c) Strommessung „A"
Die max. zulässige Spannung im Strommesskreis darf 600 V nicht überschreiten
Messungen >1 A dürfen nur für max. 30 Sekunden und nur im Intervall von 15
Minuten durchgeführt werden.
Messen Sie im 10A-Bereich auf keinen Fall Ströme über 10 A bzw. im mA-
Bereich Ströme über 400 mA, da sonst die Sicherungen auslösen.
Beginnen Sie die Strommessung immer mit dem größten Messbereich und wechseln ggf. auf einen
kleineren Messbereich. Vor Messbeginn und einem Messbereichswechsel immer die Schaltung
stromlos schalten. Alle Strommessbereiche sind abgesichert und somit gegen Überlastung geschützt.

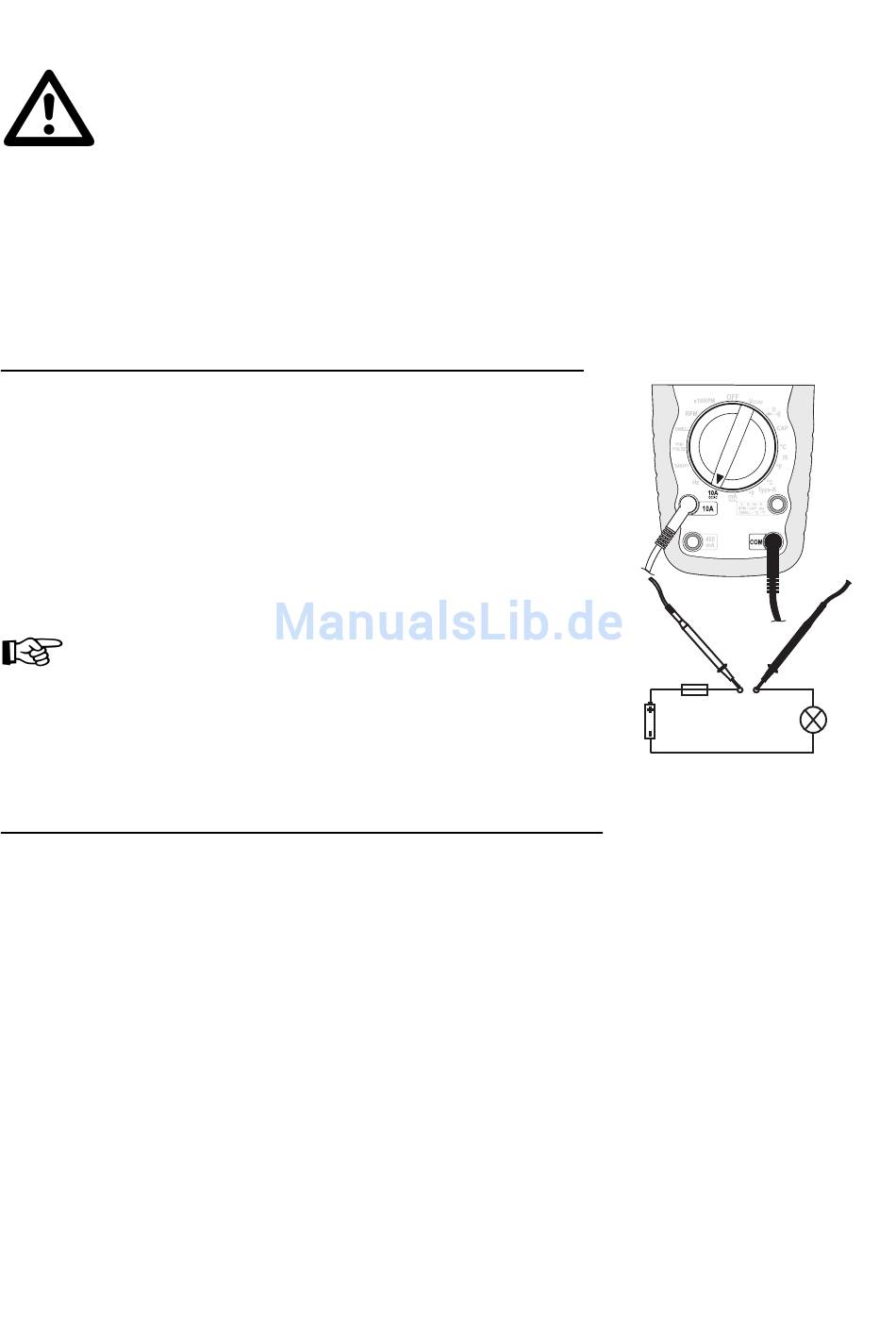

Zur Messung von Gleichströmen (A DC) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „10A" oder
„mA". Für Ströme >400 mA wählen Sie den Bereich „10A", für Ströme
<400 mA den Messbereich „mA".
- Stecken Sie je nach gewählten Messbereich die rote Messleitung in
die 10A-Buchse (6) oder 400mA-Buchse (7). Die schwarze Messlei-
tung stecken Sie in die COM-Messbuchse (8).
- Verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt
(Batterie, Schaltung usw.); die jeweilige Polarität wird zusammen
mit dem Messwert im Display angezeigt.
Sobald bei Gleichstrommessung ein Minus „-„ vor
dem Messwert erscheint, verläuft der Strom entge-
gengesetzt (oder die Messleitungen sind vertauscht).
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt
und schalten Sie das DMM aus.
Zur Messung von Wechselströmen (A AC) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „10A" oder „mA". Für Ströme >400 mA
wählen Sie den Bereich „10A", für Ströme <400 mA den Messbereich „mA". Drücken Sie die Taste
„DC/AC" (2) um in den AC-Messbereich umzuschalten. Im Display erscheint „AC".
- Stecken Sie je nach gewählten Messbereich die rote Messleitung in die 10A-Buchse (6) oder
400mA-Buchse (7). Die schwarze Messleitung stecken Sie in die COM-Messbuchse (8).
- Verbinden Sie die beiden Messspitzen in Reihe mit dem Messobjekt. Der Messwert wird angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
