Solargeo
E
x
Regler
Versorgung:
Schaltleistungen:
4 A Summe aller Relais
220 bis 240 V~
Bemessungsstoßspannung:
2,5 kV
Wirkungsweise:
Typ 1.b / Typ 1.y
Verschmutzungsgrad: 2
Elektrostatische Entladung kann zur Schädigung
elektronischer Bauteile führen.
Achtung hochspannungsführende Teile
nenräumen erfolgen. Beachten Sie, dass das Gerät
für eine einwandfreie Funktion an dem ausge-
wählten Ort keinen starken elektromagnetischen
Feldern ausgesetzt sein darf. Der Regler muss über
eine zusätzliche Einrichtung mit einer Trennstrecke
von mindestens 3 mm allpolig bzw. mittels einer
Trennvorrichtung nach den geltenden Installations-
regeln vom Netz getrennt werden können. Bei
der Installation der Netzanschlussleitung und der
Sensorleitungen auf getrennte Verlegung achten.

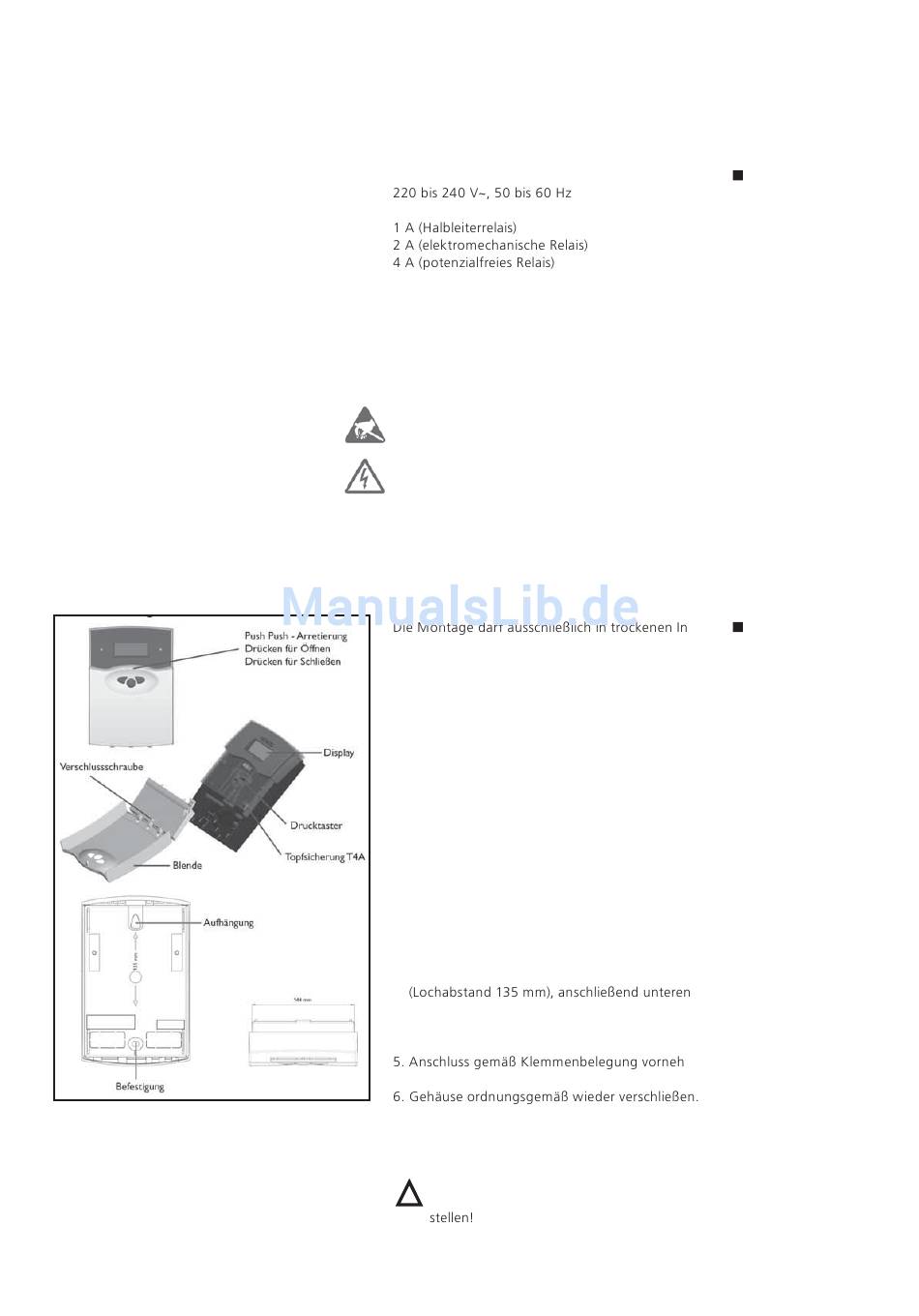

1. Reglerblende durch Drücken öffnen. Kreuz-
schlitzschraube in der Klemmenabdeckung
herausdrehen und Abdeckung zusammen mit
Blende nach unten vom Gehäuse abziehen.
2. Aufhängung auf dem Untergrund markie-
ren und beiliegenden Dübel mit zugehöriger
Schraube vormontieren.
3. Gehäuse am Aufhängungspunkt einhängen,
Befestigung auf dem Untergrund markieren
Dübel setzen.
4. Gehäuse oben einhängen und mit unterer
Befestigungsschraube fixieren.
men.
WARNUNG:
!
Vor jedem Öffnen des Gehäuses allpolige
Trennung von der Netzspannung sicher-
43
Technische Daten
-
Installation
-
