Flachkollektor Heliostar

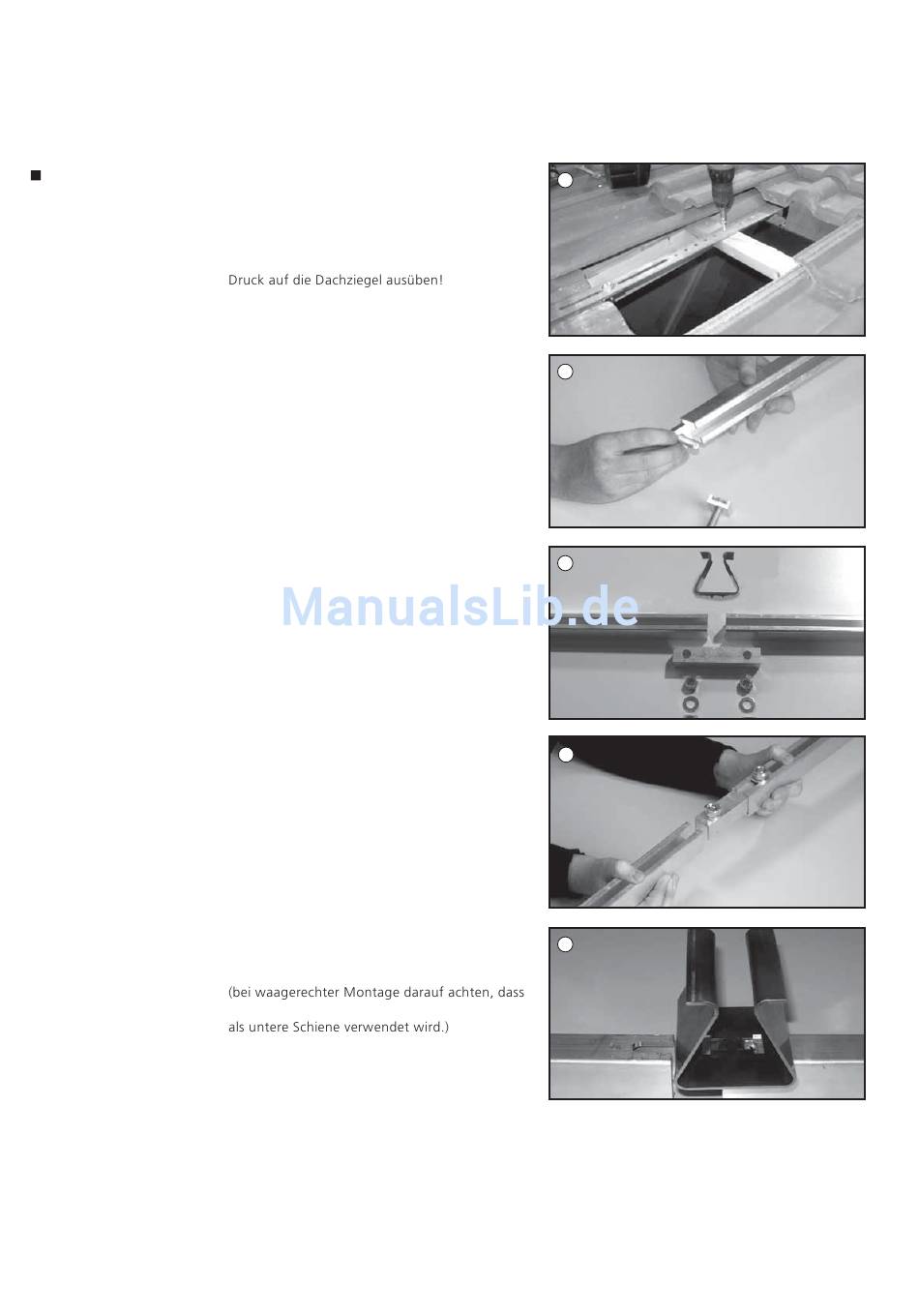

Montageschritte
Montageschritte
1. Universalbefestigungsanker mit je 3 Schrauben
6 x 80 auf Dachlatte fixieren. Universalbefesti-
gungsanker muss im Wellental über den Ziegeln
liegen.
Wichtig:
Der Universalbefestigungsanker darf keinen
2. Profilschienen auf dem Boden vormontieren.
Wichtig:
Die Schrauben für die Verbindung zwischen
Profilschiene und Universalbefestigungsanker
müssen vor dem Zusammenfügen der einzelnen
Profilsegmente eingesetzt werden. Dazu die
Positionen der Universalbefestigungsanker aus-
messen und auf den Profilschienen anzeichnen.
Dort jeweils eine Schraube mit U-Profilscheibe
einsetzen.
3./4. Danach Verbinder in Profilschienen seitlich
einführen.
5. Beim Verbinden der beiden Profilschienen die
Befestigungsklammer in die vorgesehene Nut
an der Vorderseite der Profilschienen stecken
die Profilschiene mit geschlossenem Langloch
®
252+
1
2
3
4
5
22
22
