WP 1540
3.7

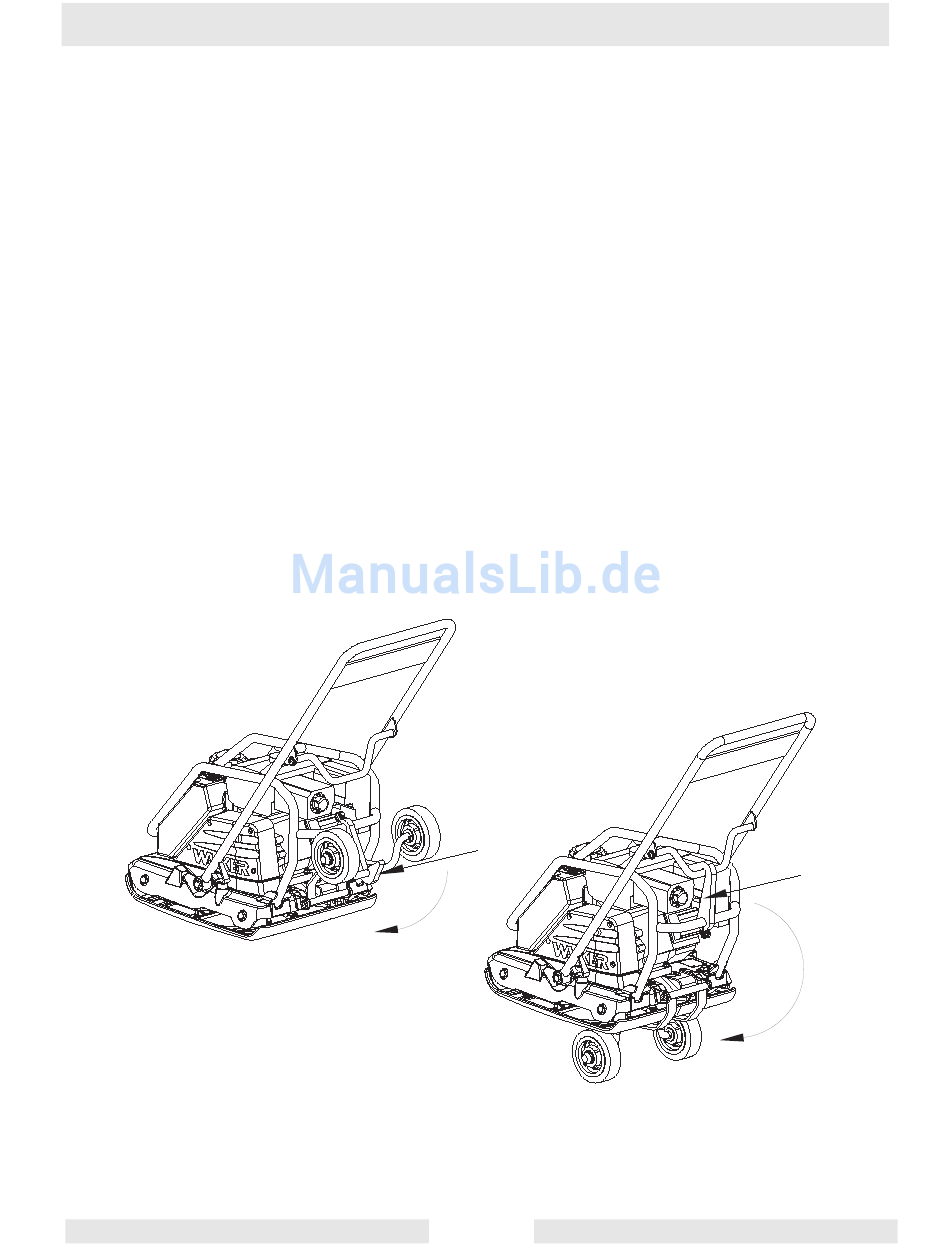

Radsatz (0162986)
S. Zeichnung: wc_gr002793
3.7.1
3.7.2
3.7.3
3.7.4
wpm_tx001127de.fm
Der Radsatz (Teile-Nr. 0162986) ist nur für Artikel-Nr. 0009545,
0009546, 0009547 und 0009548 eine Standardkomponente. Bei allen
anderen Modellen gehört es zur Sonderausstattung.
Radsatz von Halteklammer (a) lösen und Räder nach unten
schwingen.
Halteverriegelung umschwenken und Querstrebe in die Verriegelung
einrasten.
HINWEIS: Die Verriegelung verhindert, dass die Platte kippt und nach
hinten gegen die Bedienungsperson fällt.
Führungsbügel nach vorne drücken, um die Vibrationsplatte nach
vorne zu kippen und die Räder in die Betriebsposition zu schwenken.
Vor Transport Führungsbügel
Vibrationsplatte nach hinten auf die Räder zu setzen.
HINWEIS: Vibroplatte nicht mit Führungsbügel heben! Verlagerung
der Vibroplatte kann verursachen, dass die Vibroplatte fällt.
nach
a
23
Betrieb
hinten
ziehen,
um
a
wc_gr002793
die
