Arbeiten zur Störungssuche und -beseitigung

4.38 Umstecken der Jumper

(nur bei Kombigerät)
Wird die Heizungsanlage ohne Wärmebedarf erwärmt und der
Fehler ist nicht
– eine Verschmutzung / innere Leckbildungen;
– ein defektes Dreiwegeventil;
– eine zweite Zirkulationspumpe (z.B. bei Fußbodenheizung,
Abb. 42);
– eine natürliche Zirkulation (Abb. 43);
dann ist es möglich, den Jumper Con 2 (Abb. 41, Pos. Con 2)
auf Position "I" zu setzen, statt Pos. "0" (max. Nutzung).
Funktionsinformation zu Jumper Con 2 auf Position "I":
– Die Zirkulationspumpe (im Gerät) wird unmittelbar nach
Warmwasserbetrieb ausgeschaltet.
– Warmwassertemperatur ist max. 55 °C, statt 60 °C.
– Das Gebläse hat eine Nachlaufzeit von 5 Minuten
(Logamax U002/U102).
– Die Warmwasserleistung ist auf 10% begrenzt.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Gas-Umlaufwasserheizer Logamax U002/U004/U102/U104 • Ausgabe 12/2002
1
3

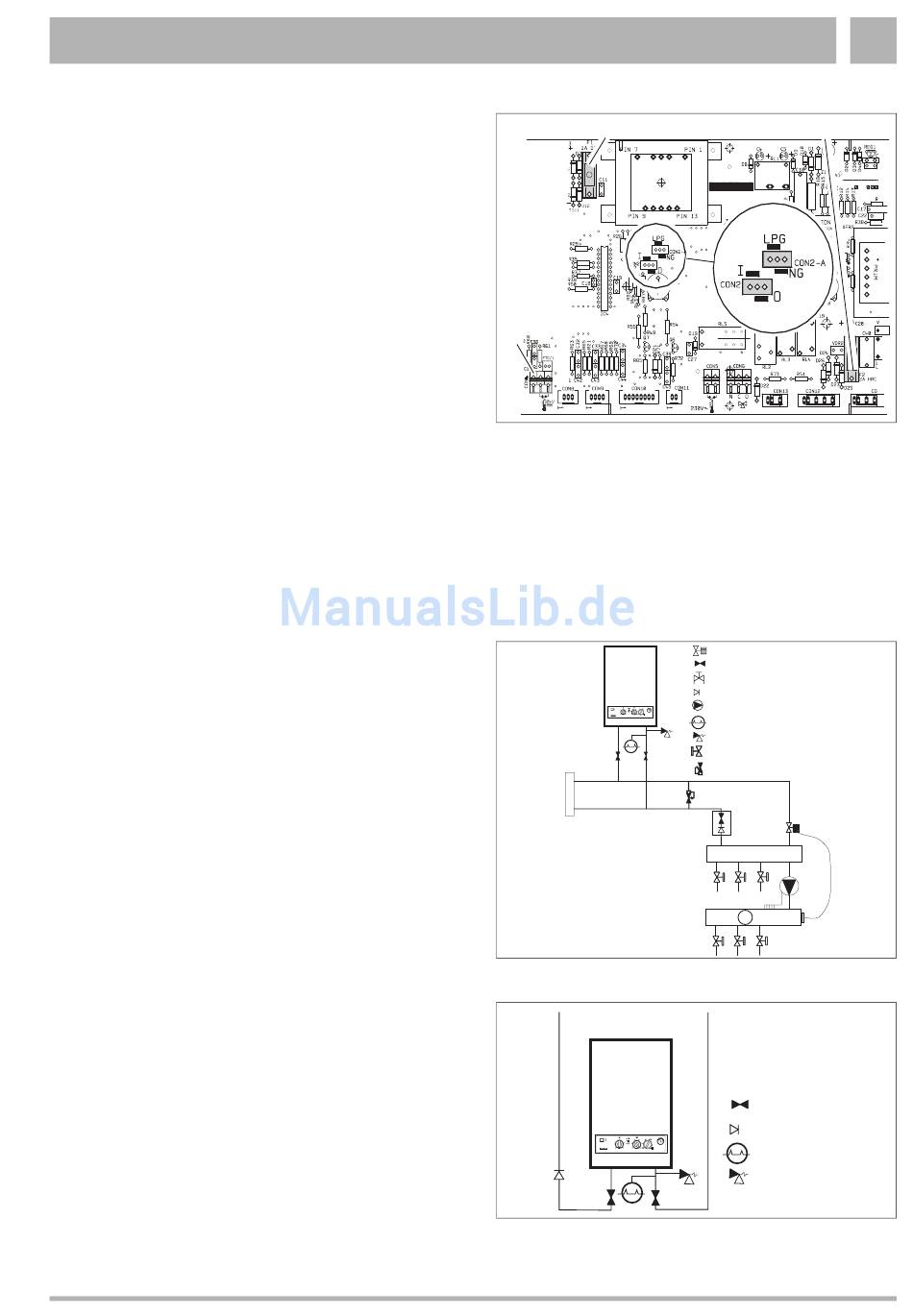

Abb. 41 Gasartumstellung SIT - Armatur
Pos. 1: Sicherung (1A)
Pos. 2: Sicherung (2A)
Pos. 3: An/Aus Raumtemperaturregler, Potentialfrei (auf Con 4)
Con 2-A: LPG: Jumperstellung Flüssiggas
NG: Jumperstellung Erdgas
Con 2: O: max. Warmwassernutzung
I: Gegen Durchwärmung (nur bei Kombigerät
zu ändern)
Kugelventil mit eingebauten
Rückflußsperre
Heizungsanlage
Hydraulisch neutrale
Fußbodenheizungsverteiler
Abb. 42 Zirkulation durch eine zweite Pumpe
Heizungsanlage
Abb. 43 Natürliche Zirkulation mittels Schwerkraftbremse
verhindern
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
4
2
Regelelement mit Tauchfühler
Thermostatventil
Einregelventil
Rückschlagventil
Pumpe
Ausdehnungsgefäß
Überströmventil
Regelventil
Differenzdruckventil
max. Thermostat
Temperatur-
messgerät
Thermostatventil
Rückschlagventil
(Swertzkraftbremse)
Ausdehnungsgefäß
Überströmventil
