Allgemein

1 Allgemein
1.1

Bedienebene

Legende zu Abb. 1:
Pos. 1: Netzschalter
Pos. 2: Warmwassertemperaturregler
Pos. 3: Vorlauftemperaturregler
Pos. 4: Wahlschalter (Sommerbetrieb / Winterbetrieb /
Schornsteinfeger / Reset)
Pos. 5: Druckanzeige
Pos. 6: Vorlauftemperaturanzeige
Pos. 7: Störungswarn-LED
Pos. 8: Ionisationsstörungs-LED
Pos. 9: Betriebs-LED
Pos. 10: Netzkontrollleuchte
1.2

Normalbetrieb

Anzeige
LED blinkt
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Gas-Umlaufwasserheizer Logamax U002/U004/U102/U104 • Ausgabe 12/2002
Erklärung
Normalbetrieb
Gerät ist in Betrieb
Normalbetrieb
Gerät ist in Betrieb /
keine Spannungsversorgung
vorhanden
Geräte-Reset
Serviceposition
(Schornsteinfegerbetrieb)
Blinkt die Betriebs-LED, läuft
das Gerät in Schornsteinfeger-
betrieb.
Durch "Reset" wird Schornstein-
fegerbetrieb aufgehoben.
9 8 7
10
1
2 3

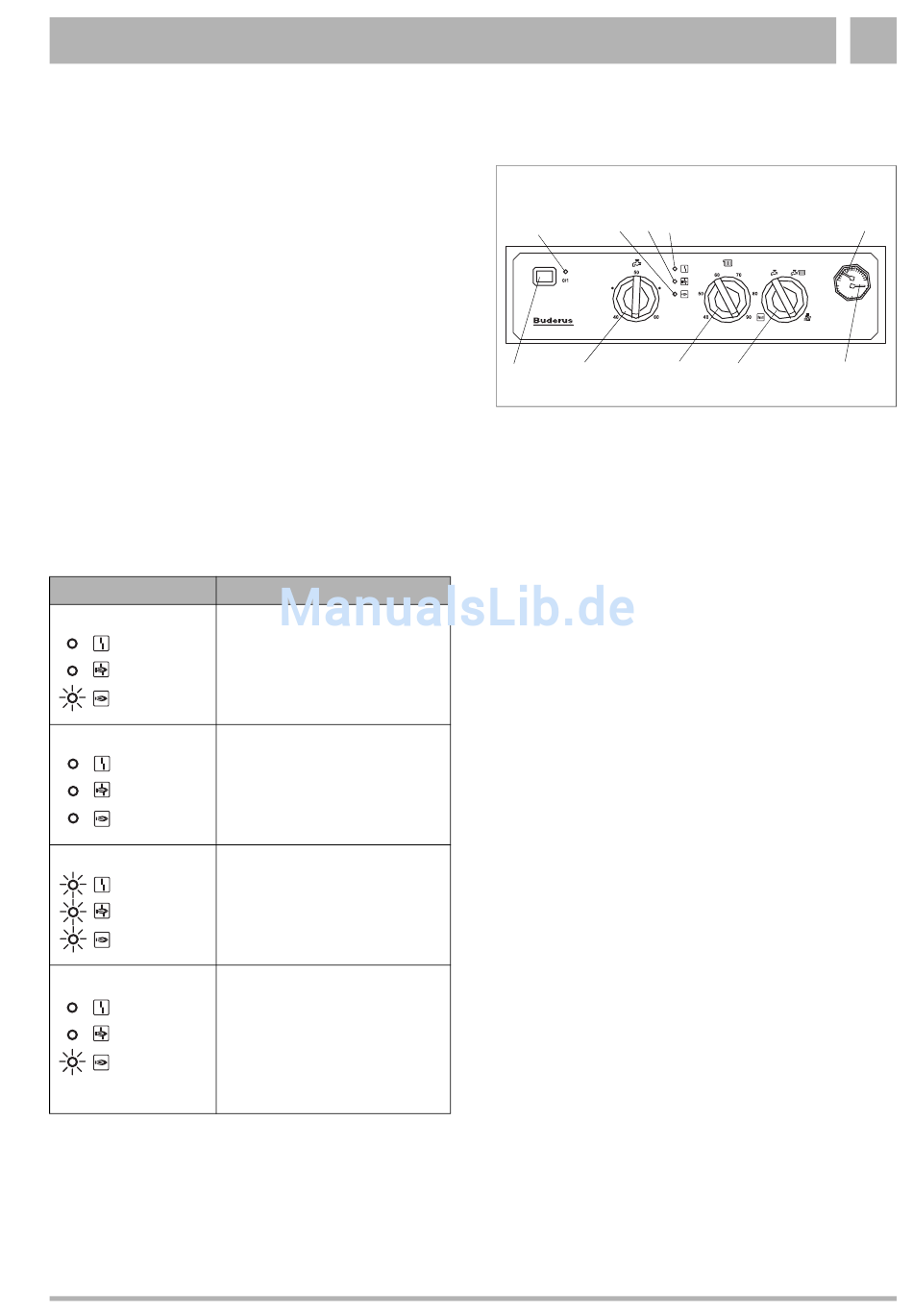

Abb. 1 Bedienebene
