Arbeiten zur Störungssuche und -beseitigung

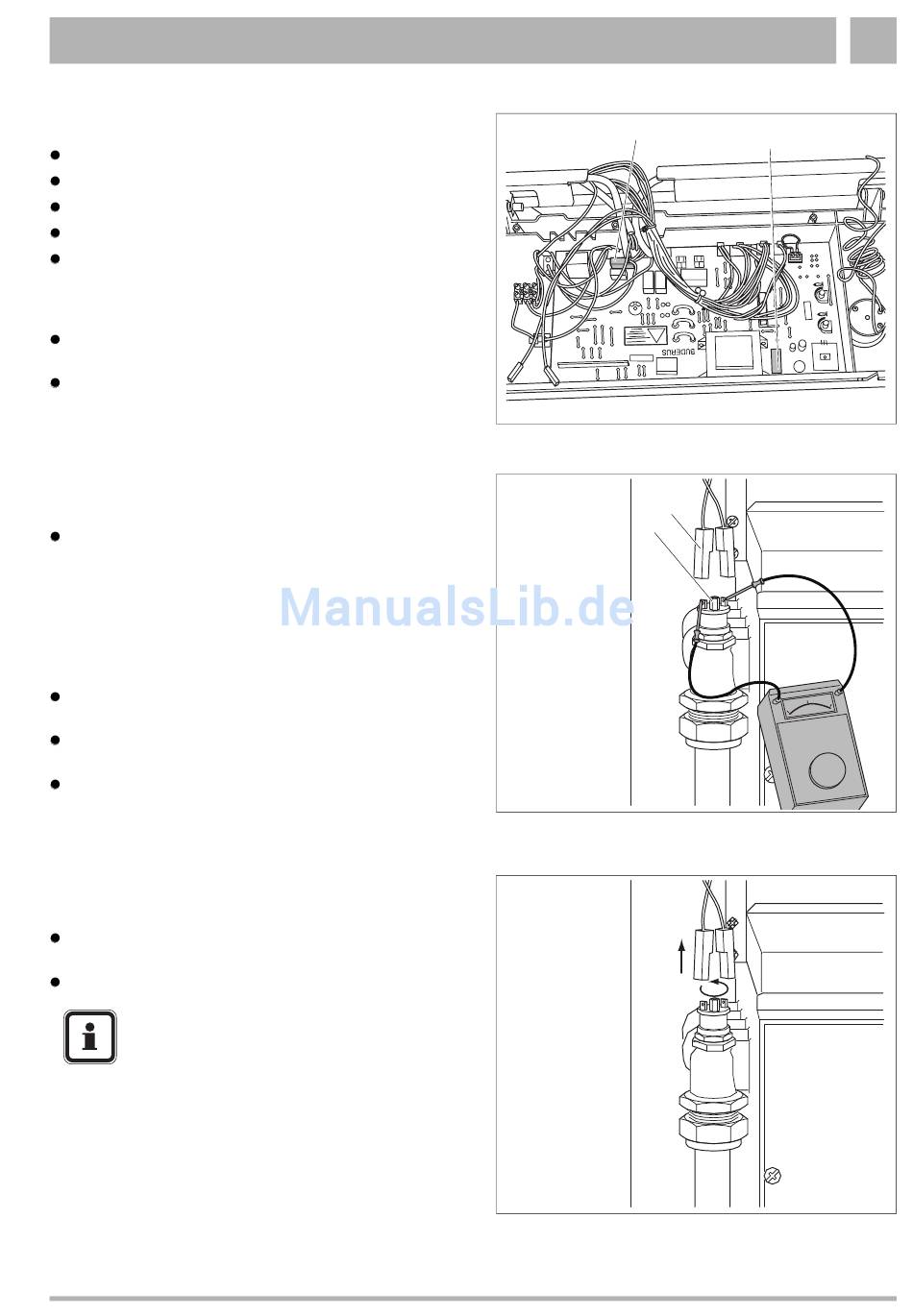

4.15 Feinsicherungen prüfen
Anlage stromlos machen.
Befestigungsschraube der Bedienebene lösen.
Bedienebene nach vorne klappen.
Rückwand öffnen.
Feinsicherung F2 (Abb. 16, Pos. 1) auf Durchgang prüfen
oder Sichtkontrolle. Wenn defekt, durch eine neue Siche-
rung 2,0 AT und Sicherung F1 (Abb. 16, Pos. 2) 1,0 AT
ersetzen.
Rückwand verschrauben, Bedienebene hochklappen und
verschrauben.
Anlage ans Stromnetz schalten.
4.16 Sicherheitstemperaturbegrenzer (STB)
entriegeln
STB durch Drücken der roten Taste entriegeln
(Abb. 17, Pos. 1).
4.17 Sicherheitstemperaturbegrenzer (STB)
prüfen
Steckverbindung (Abb. 17, Pos. 2) der Kabel zum STB
lösen.
Widerstandsmessung an der Steckverbindung.
Ist der Widerstand >3 Ω, dann ist der STB defekt.
Ist der STB in Ordnung, Steckverbindung herstellen.
4.18 Sicherheitstemperaturbegrenzer
tauschen
STB herausschrauben und neuen STB anschrauben.
Gewinde mit Wärmeleitpaste versehen (Abb. 18).
Steckverbindung herstellen.
HINWEIS!
Der STB hat keine direkte Verbindung zum
Heizwasser.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Gas-Umlaufwasserheizer Logamax U002/U004/U102/U104 • Ausgabe 12/2002
1
Abb. 16 Feinsicherungen prüfen
2
1
Abb. 17 Sicherheitstemperaturbegrenzer entriegeln bzw. prüfen
Abb. 18

Sicherheitstemperaturbegrenzer tauschen
