4 Arbeiten zur Störungssuche und -beseitigung
4.19 Umwälzpumpe prüfen
Verschlussschraube (Abb. 19, Pos. 1) an der
Umwälzpumpe aufschrauben.
Netzschalter auf "1" stellen.
Wärmeanforderung herstellen.
Prüfen ob Umwälzpumpe ruhig läuft. Durch längere Still-
standszeit der Heizungsanlage kann die Umwälzpumpe
mechanisch blockiert sein. Mit Hilfe eines Schraubendre-
hers und Drehen in Laufrichtung der Umwälzpumpe lässt
sich diese Blockade eventuell lösen. Führt das zu keinem
Erfolg, ist die Umwälzpumpe defekt.
Netzschalter auf "0" stellen.
Ist die Umwälzpumpe in Ordnung, Verschlussschraube
einschrauben.
4.20 Umwälzpumpe tauschen
Anlage stromlos machen.
Gerät wasserseitig entleeren.
Bedienebene lösen und nach vorne klappen.
Rückwand der Bedienebenes öffnen.
Steckverbindung Con13 entfernen.
Verschraubungen der Umwälzpumpe lösen und Pumpe
herausnehmen (Abb. 20).
Neue Pumpe einsetzen und verschrauben.
Steckverbindung Con13 herstellen.
Bedienebene schließen und befestigen.
Logamax U002/U004/U102/U104 entsprechend
"Montage- und Wartungsanweisung" füllen und entlüften.
Anlage ans Stromnetz schalten.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
30 Serviceanleitung Gas-Umlaufwasserheizer Logamax U002/U004/U102/U104 • Ausgabe 12/2002
1

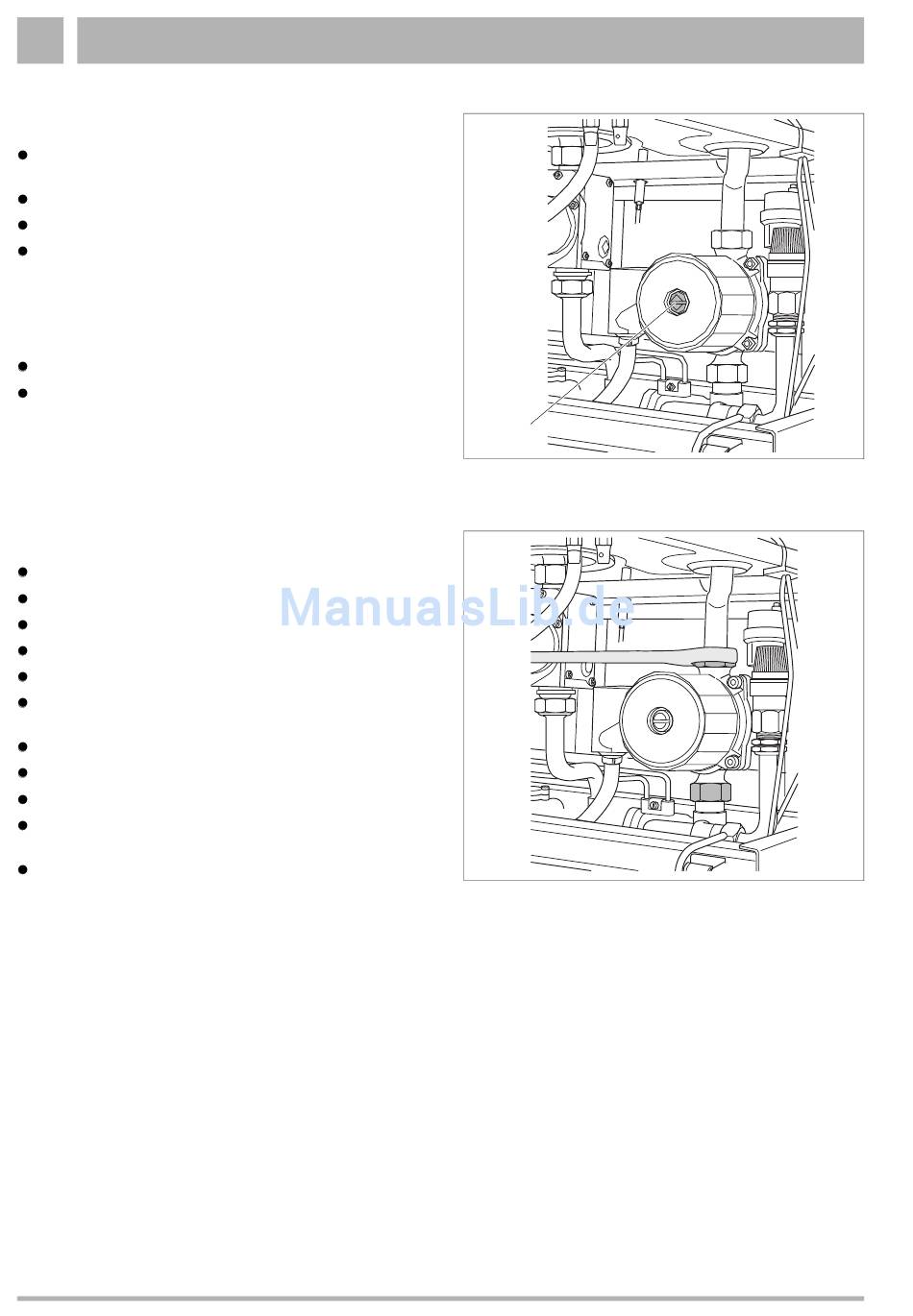

Abb. 19 Umwälzpumpe prüfen
Abb. 20 Umwälzpumpe tauschen
