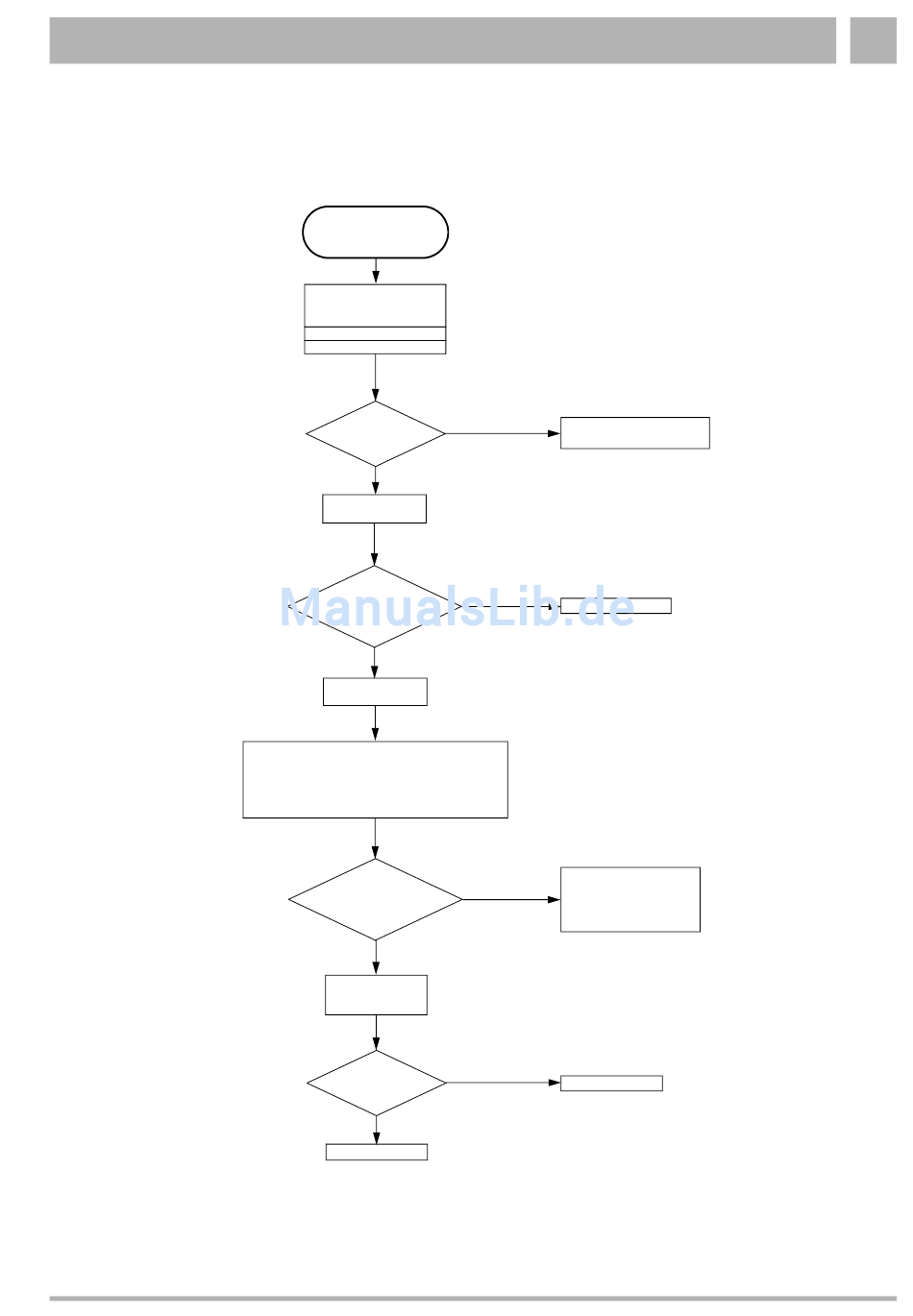

Struktogramme zur Fehlersuche
Nur Heizbetrieb, kein WW-Betrieb (Single)
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Gas-Umlaufwasserheizer Logamax U002/U004/U102/U104 • Ausgabe 12/2002
Nur Heizbetrieb
kein WW-Betrieb
(Singlegerät mit
Speicher)
Temperaturregler für
Warmwasser auf Maxi-
mum stellen.
RESET am Gerät.
WW-Zapfstelle öffnen.
Geht Gerät
in Betrieb?
Ja
Dreiwegeventil
prüfen.
Wird Zulaufleitung
zum Speicher
warm?
Nein
Dreiwegeventil
schaltet nicht.
Spannung am
Dreiwegeventil prüfen (Seite 36):
N - Blaues Kabel 0 VAC
C- Braunes Kabel 230 VAC (nur bei Heizbetrieb)
O - Schwarzes Kabel nur 230 VAC
(nur bei WW-Betrieb)
Spannung
> 200 VAC und
< 240 VAC?
Nein
Kabel und
Anschluss auf
Platine prüfen.
Kabel o.k.?
Ja
Platine tauschen.
Nein
Warmwasserfühler prüfen
(Seite 38, Abb. 36).
Ja
Gerät o.k.?
Verstellmotor
Dreiwegeventil ersetzen.
Ja
Wenn keine Ergebnisse,
Verstellventil ersetzen
(Seite 36, Abb. 33).
Nein
Kabel tauschen.
