Ansteuerung Des Dreiwegeventils Prüfen (Nur Bei Kombigerät) - Buderus Logamax U102 Serviceanleitung

Arbeiten zur Störungssuche und -beseitigung
Dreiwegeventil tauschen (Abb. 34)
HINWEIS!
Dreiwegeventil nur bei Leckbildungen an den
Rohrverschraubungen tauschen.
Wartungshähne schließen und Kessel entleeren.
Alle Rohrverschraubungen lösen.
Dreiwegeventil entnehmen und neues einsetzen.
Rohranschlüsse verschrauben.
Verstellmotor aufstecken und mit Bajonettverschluss
verriegeln.
Kabelstecker aufstecken.
LITERATUR!
Wartungshähne öffnen und Kessel
entsprechend "Montage- und Wartungsanlei-
tung" füllen und entlüften.
4.31 Ansteuerung des Dreiwegeventils prüfen
(Nur bei Kombigerät)
Tauschen des Dreiwegeventils bei Kombigerät.
Anlage vom Stromnetz trennen, Netzschalter auf "0"
stellen.
Wartungshähne schließen und Kessel entleeren.
Beide Splinten entfernen (Abb. 35, Pos. 1).
Beide Leitungen nach oben ziehen (Abb. 35, Pos. 2).
Beide Schrauben lösen.
Schaltmembrane entfernen.
Muttern von Vorlaufheizung (VK) und Ausstritt
Warmwasser (AW) lösen.
Beide Mikroschalter (Abb. 35, Pos. 3 und 4) mit Splint
entfernen.
Warmwassersensor (Abb. 35, Pos. 8) entfernen.
Schraube (Abb. 35, Pos. 9) lösen.
Dreiwegeventil austauschen.
Alle Teile in umgekehrte Reihenfolge montieren.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Gas-Umlaufwasserheizer Logamax U002/U004/U102/U104 • Ausgabe 12/2002

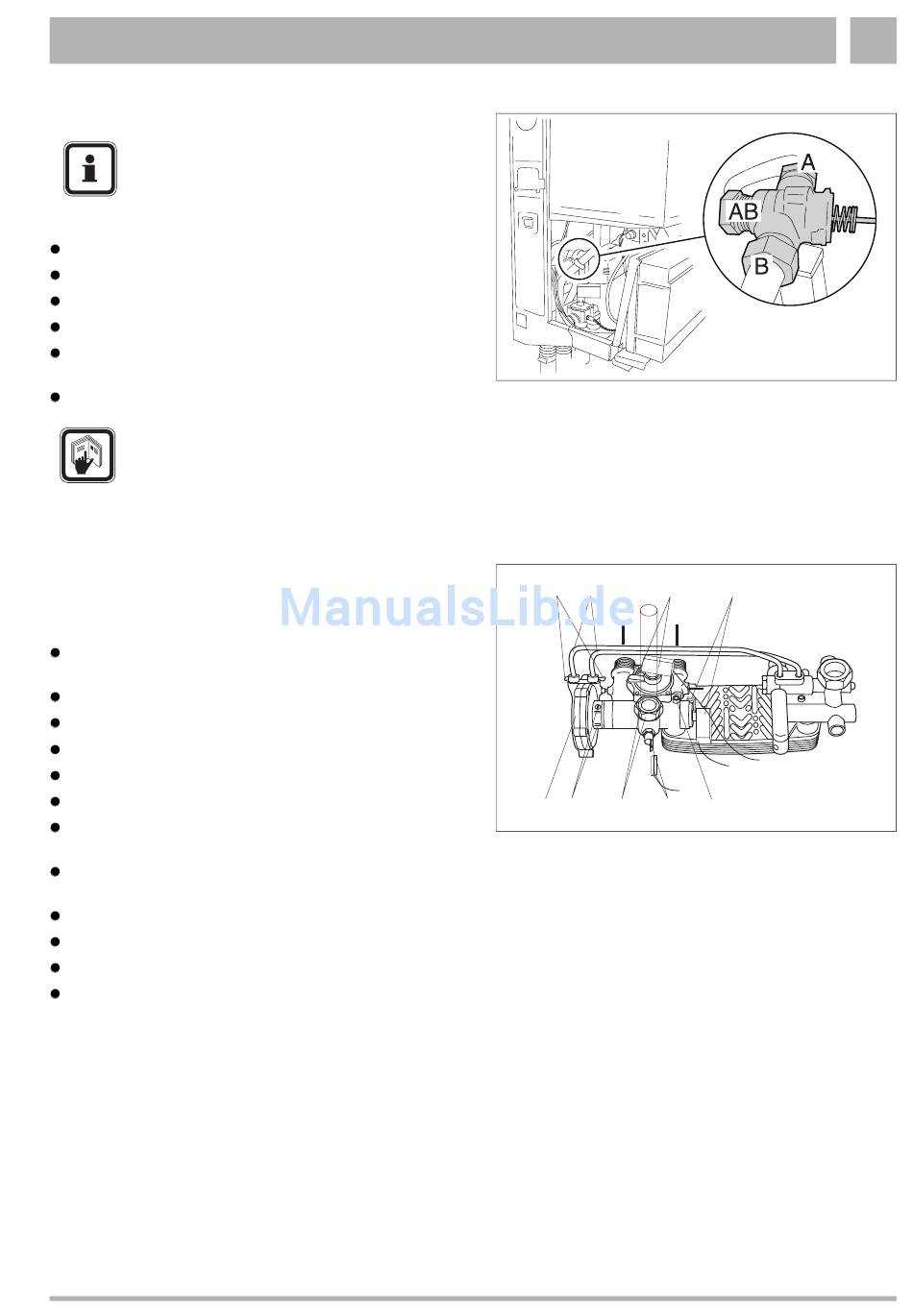

Abb. 34 Dreiwegeventil wechseln
A Brauchwasser
B Heizung
AB Kesselvorlauf
1 2 3
AW
VK
5 6 7 8
Abb. 35 Dreiwegeventil Kombigerät wechseln
