Arbeiten zur Störungssuche und -beseitigung
4.24 Ansteuerung der Gasbrennerarmatur
prüfen
Netzschalter auf Stellung "0" stellen.
Stecker (Abb. 26, Pos. 1) am Gasarmatur abziehen.
Spannungsmessgerät zwischen Kontakt 3 und 4 (Abb. 26,
Pos. EV1) an Stecker anschließen (Messbereich 230V~).
Netzschalter auf Stellung "1" stellen.
Wärmeanforderung herstellen.
Liegt die gemessene Spannung bei ca. 230V~, ist die
Verbindung zu EV1 in Ordnung.
Netzschalter auf Stellung "0" stellen.
Spannungsmessgerät zwischen Kontakt 3 und 1 (Abb. 26,
Pos. EV1) an Stecker anschließen.
Netzschalter auf Stellung "1" stellen.
Wärmeanforderung herstellen.
Liegt die Spannung bei ca. 230V~, ist die Verbindung zu
EV2 in Ordnung.
Netzschalter auf Stellung "0" stellen.
Messgerät entfernen.
Stecker anbringen (Position beachten).
Netzschalter auf Stellung "1" stellen.
4.25 Überprüfung der Spulen EV1 und EV2 an
der Gasarmatur
Netzschalter auf Stellung "0" stellen.
Stecker an Gasarmatur abziehen.
Widerstand zwischen den Kontakten 3 und 4 (Abb. 26,
Pos. EV1) an der Gasarmatur messen (ca. 900
Widerstand zwischen den Kontakten 3 und 1 (Abb. 26,
Pos. EV1) an der Gasarmatur messen (ca. 6500
4.26 Widerstand der Spule des
Modulationsventils messen
Beide Kabelstecker an der Spule des Modulationsventils
abziehen.
Widerstand messen. Ist der Widerstand ca. 80
Spule des Modulationsventils in Ordnung (Abb. 27).
Ist die Spule des Modulationsventils in Ordnung,
Kabelstecker aufstecken.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Serviceanleitung Gas-Umlaufwasserheizer Logamax U002/U004/U102/U104 • Ausgabe 12/2002

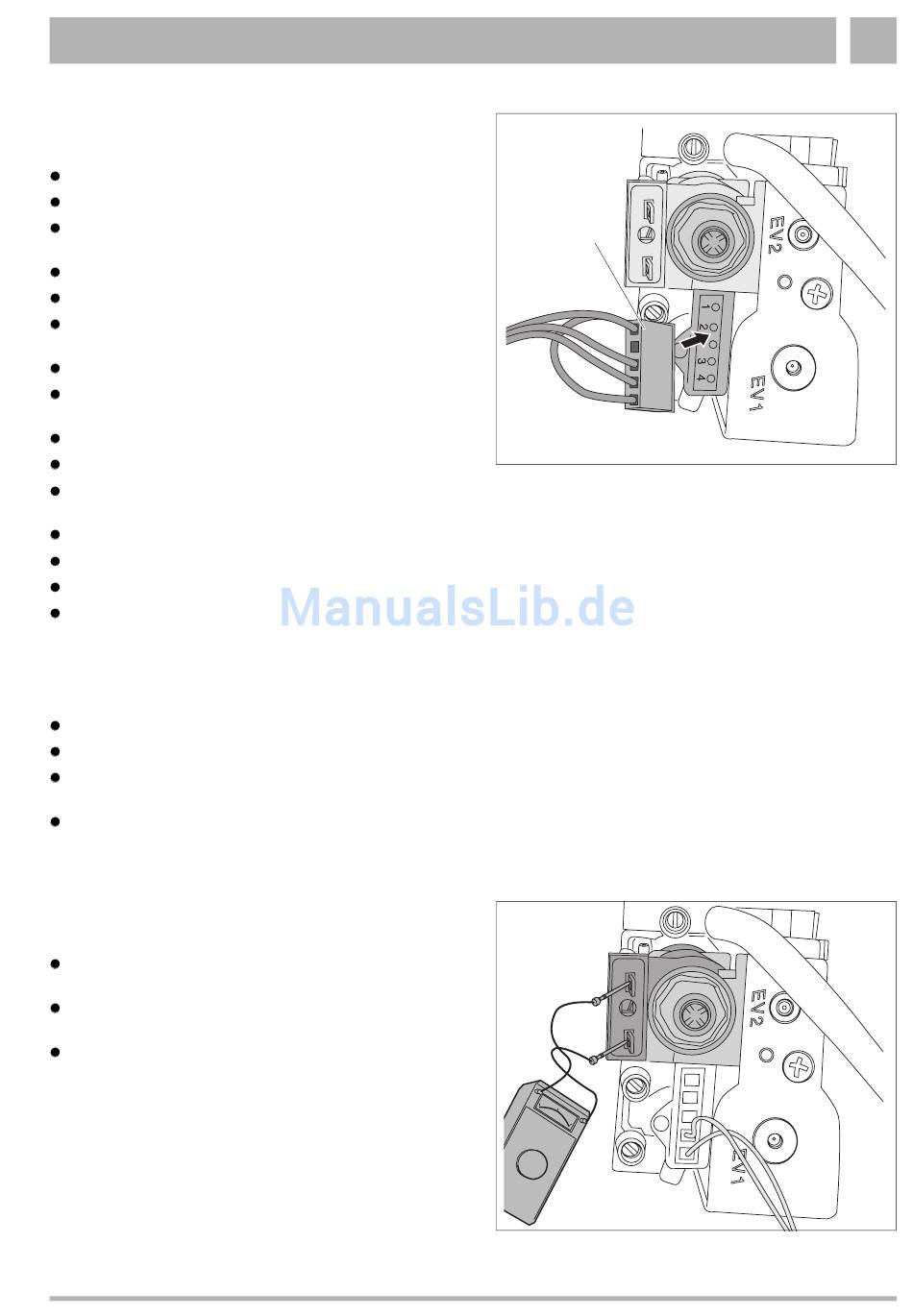

Abb. 26
Ω
).
Ω
).
Ω
, ist die
Abb. 27
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
1
Ansteuerung der Gasbrennerarmatur prüfen
Widerstand der Spule des Modulationsventils messen
4
33
