Identifizierung Der Motorteile - Vetus M2.02 Betriebsanleitung

2 Einführung
1 Öleinfüllstutzen
2 Außenwassereinlaß ø 20 mm
3 Seewasserpumpe
4 Ölmeßstab
5 Handbetätigung der Kraftstoff pumpe
6 Ölfilter
7 Ablaßhahn am Wasserabscheider/ Kraft-
stoffilter
8 Wasserabscheider/ Kraftstoffilter
9 Anschluß des Zug-Druck-Kabels für
Wendegetriebe
10 Sicherung
11 Anschluß·kasten der elektrischen Anlage
12 Anschluß für Kraftstoffrückleitung
ø 8 mm
13 Ansaugluft-Schalldämpfer
14 Entlüftungsnippel am Wasser abscheider/
Kraftstoffilter
15 Handbetätigung für elektrisches Ab-
schalten
16 Anschluß· für Kraftstoffzufuhr leitung
ø 8 mm
17 Kraftstoffpumpe
18 Anschluß· des Zug-Druck-Kabels am
Gashebel
12
10 11
9 8 7 6

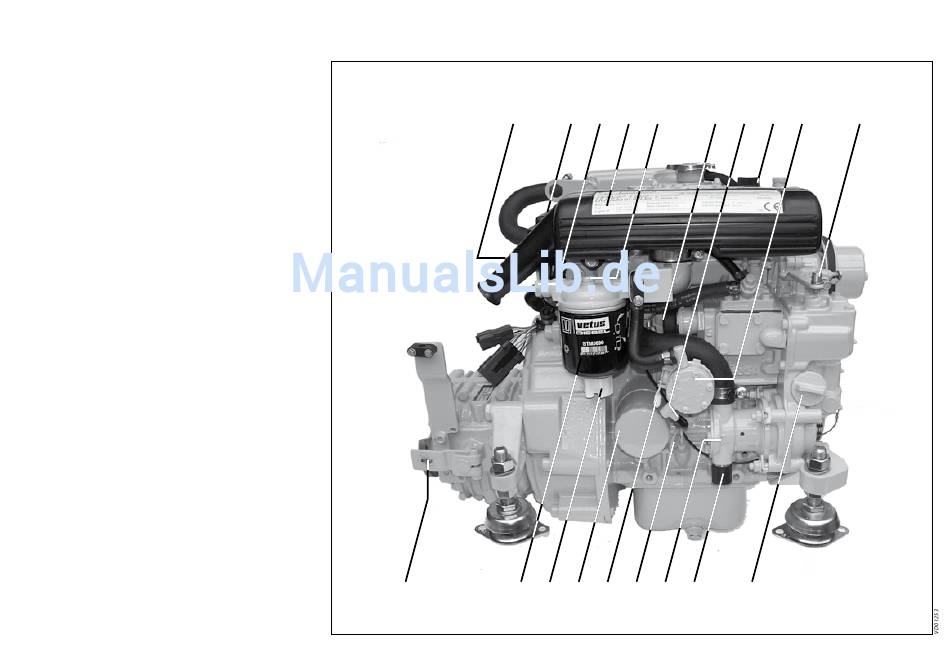

Identifizierung der Motorteile

12 13 14 15 16 1 17
5 4 3 2 1
Serviceseite
18
