Anschließen
5.1 Elektrisch

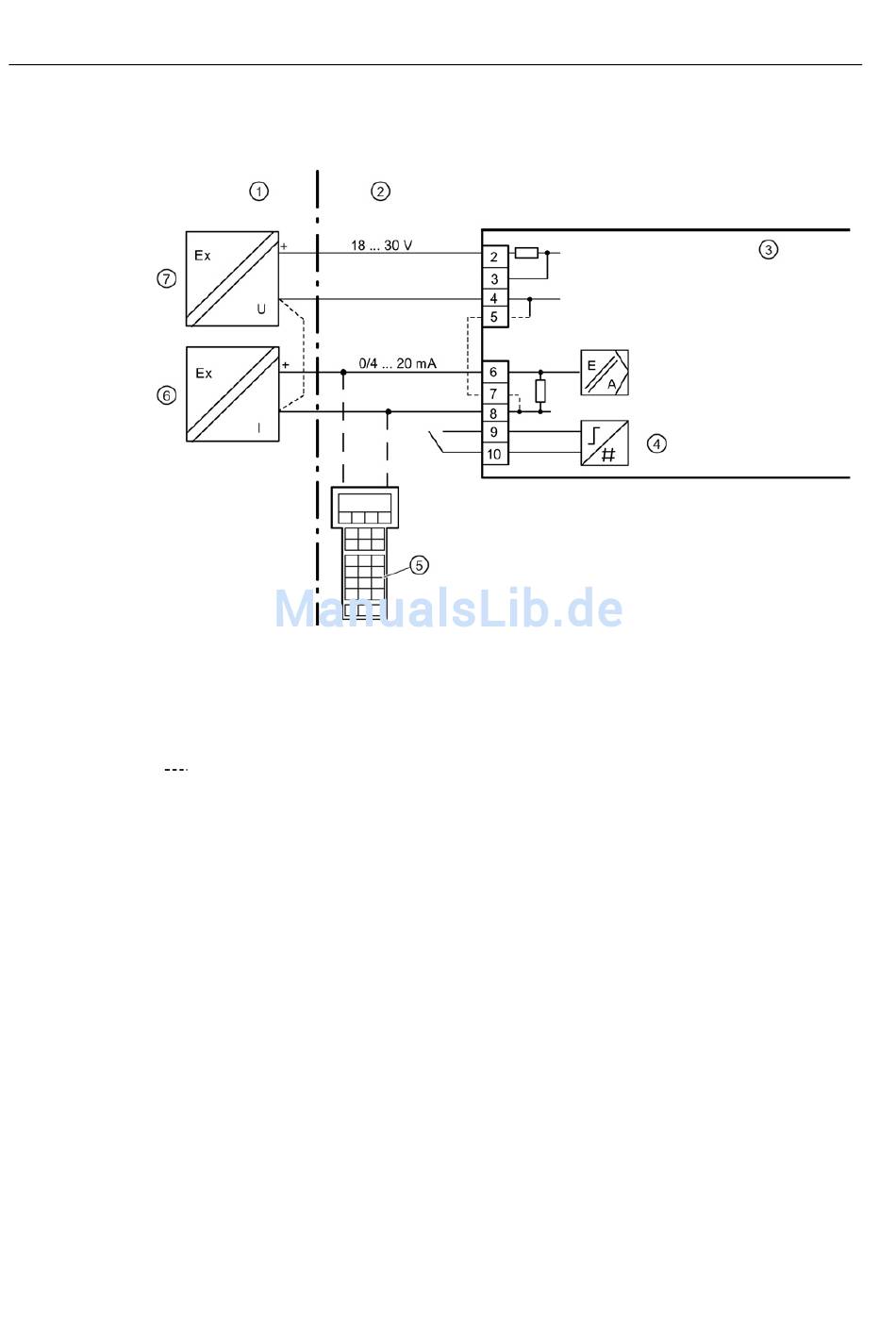

Anschlussgrafik für Bestellnummern 6DR52..-0E/D/F/G/K...; 6DR53..-0E/D/F/G/K...
①
②
③
④
Bild 5-14
82
Nicht explosionsgefährdeter Bereich
Explosionsgefährdeter Bereich
Grundelektronik
Binäreingang 1
Gestrichelte Verbindungslinien: nur für Dreileiter-Anschluss
Geräteausführung 2-/ 3-/ 4-Leiter, mit Anschlussart 3-/4-Leiter (Ex i/Ex n/Ex t)
⑤
HART-Communicator
nur für 6DR52..-0E/D/F/G/K...
⑥
Signalquelle
⑦
Speisequelle
SIPART PS2 mit und ohne HART
Betriebsanleitung, 10/2013, A5E00074630-11
