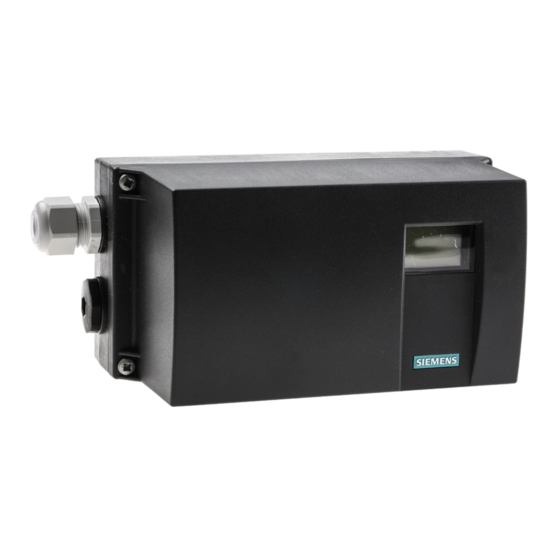

Seite 1 SIPART Elektropneumatische Stellungsregler SIPART PS2 mit und ohne HART Betriebsanleitung Ausgabe 09/2014 Answers for industry.
Seite 3: Sipart Ps2 Mit Und Ohne Hart
___________________ SIPART PS2 mit und ohne HART Einleitung ___________________ Sicherheitshinweise ___________________ SIPART Beschreibung ___________________ Einbauen/Anbauen Elektropneumatische Stellungsregler ___________________ SIPART PS2 mit und ohne HART Anschließen ___________________ Bedienen Betriebsanleitung ___________________ Inbetriebnehmen ___________________ Funktionale Sicherheit ___________________ Parametrieren/Adressieren ___________________ Alarm-, Fehler- und Systemmeldungen...
Seite 4: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 5: Inhaltsverzeichnis
Arbeitsweise HART-Funktion ....................29 3.4.4 HART Systemkonfiguration ....................29 3.4.5 SIMATIC PDM ........................30 Einbauen/Anbauen ..........................31 Grundlegende Sicherheitshinweise ..................31 4.1.1 Sachgemäße Montage......................34 Schubantrieb anbauen ......................34 Schwenkantrieb anbauen ....................... 40 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 6 Betriebsarten ........................108 6.2.1 Übersicht über die Betriebsarten ..................108 6.2.2 Wechsel der Betriebsart ....................... 109 6.2.3 Übersicht Konfigurieren ....................... 110 6.2.4 Beschreibung Betriebsarten ....................110 6.2.5 Optimierung Reglerdaten ..................... 113 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 7 '8.SPRA' Sollwert Splitrange Anfang / '9.SPRE' Sollwert Splitrange Ende ......164 9.4.2.4 '10.TSUP' Sollwertrampe auf / '11.TSDO' Sollwertrampe zu ..........165 9.4.2.5 '12.SFCT' Sollwertfunktion ....................166 9.4.2.6 '13.SL0' ... '33.SL20' Sollwert-Stützpunkt ................166 9.4.2.7 '34.DEBA' Totzone des Reglers ................... 167 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 8 Diagnoseparameter '13.PRPST' Zeit seit letztem Partial-Stroke-Test ........ 221 10.2.3.12 Diagnoseparameter '14.NXPST' Zeit bis zum nächsten Partial-Stroke-Test ...... 221 10.2.3.13 Diagnoseparameter '15.DEVI' Allgemeine Armaturstörung ..........221 10.2.3.14 Diagnoseparameter '16.ONLK' Pneumatische Leckage............222 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 9 Abhilfemaßnahmen Tabelle 1 ....................238 10.4.3 Abhilfemaßnahmen Tabelle 2 ....................239 10.4.4 Abhilfemaßnahmen Tabelle 3 ....................240 10.4.5 Abhilfemaßnahmen Tabelle 4 ....................240 10.4.6 Abhilfemaßnahmen Tabelle 5 ....................241 Instandhalten und Warten ........................243 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 10 Stellungsregler mit druckfestem Aluminiumgehäuse 6DR5..5 ..........271 Ersatzteile/Zubehör/Lieferumfang......................273 14.1 Übersicht ..........................273 14.2 Ersatzteile ..........................275 14.3 Lieferumfang Kleinteilesätze ....................276 14.4 Lieferumfang externes Stellungs-Erfassungssystem............278 14.5 Lieferumfang Grenzwert-Kontaktmodul ................278 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 11 Lieferumfang EMV-Filtermodul ..................... 279 14.7 Zubehör ..........................280 Anhang ............................... 281 Betrieb mit Booster ....................... 281 Zertifikate ..........................282 Literatur und Kataloge......................282 Technische Unterstützung ....................282 Abkürzungen............................285 Glossar ............................... 289 Index..............................299 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 12 Inhaltsverzeichnis SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 13: Einleitung
Diese Historie stellt den Zusammenhang zwischen der aktuellen Dokumentation und der gültigen Firmware des Geräts her. Die Dokumentation dieser Ausgabe gilt für folgende Firmware: Ausgabe Firmwarekennung Typschild 09/2014 Ab FW 5.00.00 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 14: Betriebsanleitung, 09/2014, A5E00074630
21 P0 bzw. 22 P100 > Verändern des oberen und unteren Anschlag ist nun ohne Initialisierung möglich. – 25 PAUTP > Einstellbare Pulspause hinzugefügt. Siehe auch Aufbau (Seite 19) Konstruktiver Aufbau (Seite 251) Stellungsregler mit druckfestem Aluminiumgehäuse 6DR5..5 (Seite 271) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 15: Verwendungszweck
4. Prüfen Sie den Lieferumfang durch Vergleichen Ihrer Bestellung mit den Lieferpapieren auf Richtigkeit und Vollständigkeit. WARNUNG Einsatz eines beschädigten oder unvollständigen Geräts Explosionsgefahr in explosionsgefährdeten Bereichen. • Benutzen Sie keine beschädigten oder unvollständigen Geräte. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 16: Transport Und Lagerung
Der Inhalt dieser Anleitung ist weder Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines früheren oder bestehenden Rechtverhältnisses noch soll er diese abändern. Sämtliche Verpflichtungen der Siemens AG ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und alleingültige Gewährleistungsregelung enthält.
Seite 17: Sicherheitshinweise
Beachten Sie bei Anschluss, Montage und Betrieb die für Ihr Land gültigen Prüfbescheinigungen, Bestimmungen und Gesetze. Dies sind zum Beispiel: ● National Electrical Code (NEC - NFPA 70) (USA) ● Canadian Electrical Code (CEC) (Canada) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 18: Konformität Mit Europäischen Richtlinien
Bereichen, können Gefahren für Personal, Anlage und Umwelt entstehen. • Ändern oder reparieren Sie das Gerät nur wie in der Anleitung zum Gerät beschrieben. Bei Nichtbeachtung werden die Herstellergarantie und die Produktzulassungen unwirksam. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 19: Anforderungen An Besondere Einsatzfälle
Fall der Inbetriebnahme, des Betriebs, der Wartung oder des Betriebs in Anlagen berücksichtigen. Sollten Sie weitere Informationen wünschen, die in dieser Anleitung nicht enthalten sind, wenden Sie sich bitte an die örtliche Siemens-Niederlassung oder Ihren Siemens-Ansprechpartner. Hinweis Einsatz unter besonderen Umgebungsbedingungen Insbesondere wird empfohlen, sich vor dem Einsatz des Geräts unter besonderen...
Seite 20 • Schließen Sie das Gerät mit der Zündschutzart Eigensicherheit ausschließlich an einen eigensicheren Stromkreis an. • Beachten Sie die Vorgaben zu den elektrischen Daten im Zertifikat und/oder im Kapitel "Technische Daten (Seite 249)". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 21: Beschreibung
Hilfsenergie die aktuelle Position des Antriebs gehalten. Funktion gilt nicht in Verbindung mit SIL. Aufbau 3.2.1 Übersicht Aufbau Nachfolgende Kapitel beschreiben den mechanischen und elektrischen Aufbau, die Gerätekomponenten und die prinzipielle Arbeitsweise des Stellungsreglers. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 22 ● Integrierter Anbau an SAMSON im nicht druckfesten Aluminiumgehäuse ① Manometerblock einfach wirkend ② Ventil ③ Laterne/Antriebsjoch ④ Stellungsregler einfach wirkend im nicht druckfesten Aluminiumgehäuse ⑤ Antrieb Bild 3-1 Stellungsregler angebaut an einfach wirkenden Schubantrieb SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 23 Bild 3-2 Stellungsregler angebaut an doppelt wirkenden Schwenkantrieb ① Stellungsregler einfach wirkend im druckfesten Aluminiumgehäuse ② Manometerblock einfach wirkend ③ Laterne/Antriebsjoch ④ Antrieb Bild 3-3 Stellungsregler im druckfesten Aluminiumgehäuse angebaut an Schubantrieb SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 24: Aufbau Typschilder
⑩ Betriebsanleitung beachten Hilfsenergie ④ ⑪ Konformität mit länderspezifischen Richtli- Bestellzusatz (Kurzangabe) nien ⑤ ⑫ Eingebautes Optionsmodul Artikelnummer ⑥ ⑬ Fabrikationsnummer Produktname ⑦ Hilfsenergie (Zuluft PZ) Bild 3-5 Aufbau Typschild, Beispiel SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 25: Erläuterung Der Ex-Angaben
Bild 3-6 Aufbau Ex-Typschilder, Beispiel Erläuterung der Ex-Angaben ① ④ Kategorie für Einsatzbereich Maximale Oberflächentemperatur (Tem- peraturklasse) ② ⑤ Zündschutzart Geräteschutzniveau ③ Gruppe (Gas, Staub) Bild 3-7 Erläuterung der Ex-Angaben SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 26: Gerätekomponenten
Anschlussbild auf Baugruppenabdeckung ⑧ ⑰ Drossel Y2 für doppelt wirkende Antriebe Spülluftumschalter ⑨ Abluftausgang mit Schalldämpfer bei doppelt wirkenden Antrieben nur bei geöffneten Stellungsregler möglich Bild 3-8 Ansicht Stellungsregler, Deckel offen SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 27: Grundelektronik
Stellungsregler möglich Bild 3-9 Ansicht Stellungsregler im druckfesten Gehäuse, Deckel offen 3.3.2 Grundelektronik Bild 3-10 Grundelektronik, schematische Darstellung Auf der Grundelektronik befinden sich: ● CPU ● Speicher ● Analog-Digital-Wandler SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 28: Arbeitsweise
Druck arbeitet gegen eine Feder. Bei doppelt wirkenden Antrieben arbeiten zwei Druckkammern gegeneinander. Dabei wird bei gleichzeitiger Belüftung eines Volumens das Gegenvolumen entlüftet. Siehe auch Blockschaltbild für einfach und doppelt wirkende Antriebe (Seite 28) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 29: Regelalgorithmus
Sie über die Kommunikationsprogramme, wie z. B. PDM und AMS, auslesen und dokumentieren. Insbesondere durch den Vergleich der Altwerte mit den aktuell ermittelten Werten können Sie Rückschlüsse auf den Verschleiß der Armatur ziehen. Dies geschieht über die Diagnosefunktion. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 30: Blockschaltbild Für Einfach Und Doppelt Wirkende Antriebe
Federbelasteter pneumatischer Stellantrieb (einfach wirkend) ⑧ Pneumatischer Stellantrieb (doppelt wirkend) Bild 3-12 Blockschaltbild des elektropneumatischen Stellungsreglers, Funktionsplan Hinweis Alarmmodul und SIA-Modul ⑤ ⑥ Alarmmodul und SIA-Modul können nur alternativ eingesetzt werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 31: Arbeitsweise Hart-Funktion
Der Stellungsregler kann in einer Vielzahl von Systemkonfigurationen eingesetzt werden: ● Stand-Alone, versorgt mit der erforderlichen Hilfsenergie, Kommunikation z. B. mit Zusatzgeräten (Handheld) ● Als Teil einer komplexen Systemlandschaft, z. B. SIMATIC S7 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 32: Simatic Pdm
SIMATIC PDM bietet eine einfache Beobachtung der Prozesswerte, Alarme und Zustandsinformationen. Mit SIMATIC PDM können Sie Prozessgerätedaten: ● Anzeigen ● Einstellen ● Ändern ● Abspeichern ● Diagnostizieren ● Auf Plausibilität prüfen ● Verwalten ● Simulieren SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 33: Einbauen/Anbauen
Explosionsgefahr in explosionsgefährdeten Bereichen oder Geräteschaden. • Verwenden Sie ausschließlich Originalzubehör bzw. Originalersatzteile. • Beachten Sie alle relevanten Einbau- und Sicherheitshinweise, die in den Anleitungen zum Gerät, zum Zubehör und zu Ersatzteilen beschrieben sind. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 34 Druckluft betrieben werden darf. • Benutzen Sie die üblichen Wasserabscheider und Filter. In extremen Fällen ist ein zusätzliches Trocknungsgerät notwendig. • Benutzen Sie Trocknungsgeräten vor allem, wenn Sie den Stellungsregler bei tiefen Umgebungstemperaturen betreiben. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 35 • Um eine Gerätebeschädigung zu vermeiden, müssen Sie beim Einschrauben der NPT- Verschraubung in den NPT-Adapter der NPT-Adapter gegengehalten. Wert für Drehmoment siehe Kapitel "Technische Daten > Konstruktiver Aufbau (Seite 251)". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 36: Sachgemäße Montage
• Stellen Sie sicher, dass das Gerät sicher verschlossen ist. Schubantrieb anbauen Voraussetzungen Es gibt Schubantriebe für den standardmäßigen Anbau nach IEC 60534 und den integrierten pneumatischen Anbau. Bei Antrieben mit integriertem Anbau verwenden Sie den reduzierten Anbausatz 6DR4004-8VK. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 37 Laterne mit Vier Sechskantschrauben • ⑧ ebener Fläche ⑪ Scheibe • ⑩ Federring • ⑦ Laterne mit Zwei U–Bolzen • Säulen ⑳ Vier Sechskantmuttern • ⑪ Scheibe • ⑩ Federring • SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 38 Sechskantmutter M6 - DIN 934–A4 ⑲ 4-Kant Mutter M6 - DIN 557–A4 ⑳ Sechskantmutter M8 - DIN 934–A4 die laufenden Nummern beziehen sich auf die Bilder der Beschreibung der nachfolgenden Anbauschritte. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 39 Wert der Skala. Wenn Sie nach der Initialisierung den Wert des Stellwegs in mm benötigen: Achten Sie darauf, dass der eingestellte Hubwert mit dem Wert des Parameters "3.YWAY" übereinstimmt. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 40 Zylinderschraube ① 9. Montieren Sie den Anbauwinkel auf der Rückseite des Stellungsreglers. Verwenden ⑨ ⑩ ⑪ Sie hierfür 2 Sechskantschrauben , 2 Federringe und 2 Scheiben Bild 4-4 Stellungsregler, Bodenplatte SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 41 2. Orientieren Sie sich dabei an der Hebelskala des Antriebs. 3. Wenn kein symmetrischer Anbau möglich ist, müssen Sie auf jeden Fall gewährleisten, dass innerhalb des Hubbereichs die waagerechte Hebelstellung durchlaufen wird. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 42: Schwenkantrieb Anbauen
⑪ Innensechs- Für Kupplungsrad kantschraube ⑪ Sechskant- Für die Innensechskantschraube schlüssel Die laufenden Nummern beziehen sich auf die Bilder der Beschreibung der Anbauschritte für einen Schwenkantrieb ohne und mit druckfestem Gehäuse. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 43 Sechskantschlüssel fest. Maximales Anziehdrehmoment = 1 Nm. Wenn Sie die Edelstahlkupplung verwenden, lassen Sie den nächsten Arbeitsschritt aus. Hinweis Kupplungsrad ① Anstelle des Kupplungsrads aus Kunststoff kann auch eine Edelstahlkupplung (Artikelnummer TGX: 16300-1556) verwendet werden. Kupplungsrad Kupplungsrad, druckfestes Gehäuse SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 44 Stellungsreglerachse des Antriebs. Ausrichtung Anbaukonsole, druckfestes Ge- Ausrichtung Anbaukonsole häuse 6. Richten Sie die Einheit Stellungsregler/Anbaukonsole mittig auf dem Antrieb aus. 7. Schrauben Sie die Einheit Stellungsregler/Anbaukonsole fest. 8. Initialisieren Sie den Stellungsregler. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 45 Drehrichtung bzw. dem Schwenkbereich auf dem ① Kupplungsrad auf. Die Aufkleber mit der Skala sind selbstklebend. Aufkleber mit Skala Aufkleber mit Skala, druckfestes Gehäuse H = Höhe Wellenstumpf ① Befestigungsebene Stellungsregler an der Anbaukonsole ② Schwenkantrieb SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 46: Stellungsregler In Feuchter Umgebung Einsetzen
Günstige und ungünstige Einbaulagen Zusatzmaßnahmen gegen das Eindringen von Flüssigkeiten Verhindern Sie mit Zusatzmaßnahmen das Eindringen von Flüssigkeiten, falls Sie durch die Gegebenheiten gezwungen sind, den Stellungsregler in einer ungünstigen Einbaulage zu betreiben. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 47: Stellungsregler, Die Starken Beschleunigungen Oder Vibrationen Ausgesetzt Sind
Extremfällen zum Verstellen der Rutschkupplung kommen. Für diese Extremfälle ist der Stellungsregler mit einer Fixierung für die Rutschkupplung ausgestattet. Zusätzlich kann die Einstellung der Getriebeübersetzung fixiert werden. Mit dem Zubehörteil "NCS-Sensor zur kontakt- und berührungslosen Stellungserfassung" SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 48: Übersichtsgrafik
Stellungserfassung kann zu einem instabilen Regelverhalten des übergeordneten Regelkreises führen. ⑤ • Stellen Sie sicher, dass Getriebeübersetzungsumschalter und die Getriebefixierung ① auf denselben Wert eingestellt sind, entweder auf 33° oder auf 90°. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 49: Voraussetzung
● Der Stellungsregler ist angebaut. ● Sie wissen, ob die Getriebeübersetzung auf 33° oder auf 90° stehen muss. ● Der Stellungsregler ist erfolgreich in Betrieb genommen, d. h. die Initialisierung wurde mit "FINISH" abgeschlossen. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 50: Externe Stellungserfassung
Schraubendreher nach links zu. ⑥ Die Rutschkupplung ist fixiert (gilt nicht für Geräteausführung "druckfestes Gehäuse"). Externe Stellungserfassung WARNUNG Externes Stellungs-Erfassungssystem Geräteausführungen in druckfester Kapselung dürfen nicht mit einem externen Stellungs- Erfassungssystem betrieben werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 51 Das EMV-Filtermodul wird für die Reglereinheit immer dann verwendetet, wenn statt des internen Positionssensors ein externes Stellungs-Erfassungssystem eingesetzt wird. Ein externes Stellungs-Erfassungssystem ist z. B. ein Potenziometer mit einem Widerstandswert 10 kΩ oder ein NCS. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 52: Einbauen Optionsmodule
Bereich zugelassen und entsprechend gekennzeichnet sind. 4.7.1.1 Einbau Optionsmodule in standard- und eigensicherer Geräteausführung Für den Stellungsregler in standard- und eigensicherer Geräteausführung gibt es folgende Optionsmodule: ● Stellungsrückmeldemodul ● Alarmmodul ● SIA-Modul ● Grenzwert-Kontaktmodul ● EMV-Filtermodul SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 53: Übersichtsbild Einbau Optionsmodule In Standard- Und Eigensicherer Geräteausführung
Warnschild auf der dem Typschild ge- genüberliegenden Seite ④ ⑭ Stellscheibenlager SIA-Modul oder Grenzwert- Kontaktmodul ⑤ ⑮ Ventilblock Isolierabdeckung ⑥ ⑯ Spezialschraube Grundelektronik ⑦ ⑰ Getriebeübersetzungsumschalter Bandkabel/Stecker für eingebautes Potenziometer oder externes Stellungs- Erfassungsystem SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 54 6. Fahren Sie fort, den Stellungsregler zusammenzubauen, indem Sie die Schritte 3 bis 1 in umgekehrter Reihenfolge ausführen. Siehe auch Stellungsrückmeldemodul (Seite 57) Alarmmodul (Seite 58) Schlitzinitiator-Alarmmodul (Seite 60) Grenzwert-Kontaktmodul (Seite 63) EMV-Filtermodul (Seite 67) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 55: Einbau Optionsmodule In Geräteausführung "Druckfeste Kapselung
Verwenden Sie dazu ausschließlich Kabeleinführungen bzw. Verschluss-Stopfen, die Ex d-zertifiziert sind. • Wenn Sie ein "Conduit-Rohrsystem" einsetzen, müssen Sie eine Zündsperre einbauen. Der Maximalabstand zwischen Zündsperre und dem Gehäuse des Stellungsreglers beträgt 46 cm (18"). SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 56 Bandkabel/Stecker für Alarmmodul Verstellrad Rutschkupplung ⑤ ⑮ Bandkabel/Stecker für Stellungsrückmeldemodul Rückmeldungswelle ⑥ ⑯ Grundelektronik Zahnkranz ⑦ ⑰ Alarmmodul Gehäuse ⑧ ⑱ Stellungsrückmeldemodul Hubabgriff mit Stift ⑨ ⑲ Schraubdeckel Stift (Hubabgriff) ⑩ Träger SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 57 ② 8. Entfernen Sie die Baugruppenabdeckung . Lösen Sie dazu die beiden Schrauben mit einem Schraubendreher. 9. Bauen Sie die Optionsmodule ein, wie in den entsprechenden Kapiteln der einzelnen Optionsmodule beschrieben. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 58 13.Wenn Sie die vorherigen Punkte alle erfolgreich abgeschlossen haben, fahren Sie fort, indem Sie die Schritte 4 bis 1 in umgekehrter Reihenfolge ausführen. Siehe auch Stellungsrückmeldemodul (Seite 57) Alarmmodul (Seite 58) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 59: Stellungsrückmeldemodul
Vorgehensweise 1. Schieben Sie das Stellungsrückmeldemodul bis zum Anschlag in den unteren Schacht des Trägers. 2. Schließen Sie das Modul an die Grundelektronik an. Verwenden Sie hierfür das mitgelieferte 6-polige Flachbandkabel. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 60: Alarmmodul
Dieser dient abhängig von den gewählten Parametern z. B. dazu, den Stellantrieb zu blockieren oder ihn in seine Endlage zu fahren. Die entsprechenden Einstellungen nehmen Sie am Parameter "BIN2" vor. Ausstattungsmerkmale Bild 4-13 Alarmmodul SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 61 1. Schieben Sie das Alarmmodul unterhalb der Grundelektronik in den Träger. Achten Sie darauf, dass Sie den Anschlag erreichen. 2. Schließen Sie das Modul an die Grundelektronik an. Verwenden Sie hierfür das mitgelieferte 8-polige Flachbandkabel. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 62: Schlitzinitiator-Alarmmodul
Stift Binärausgänge Bild 4-14 SIA-Modul ⑥ Das Schlitzinitiator-Alarmmodul, kurz SIA-Modul, enthält drei Binärausgänge Voraussetzung Sie kennen die in Kapitel "Einbau Optionsmodule in standard- und eigensicherer Geräteausführung (Seite 50)" beschriebene generelle Vorgehensweise. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 63: Vorgehensweise Schlitzinitiator-Alarmmodul Einbauen
Verwenden Sie nicht die Standard-Baugruppenabdeckung. 14.Wählen Sie vom beiliegenden Schildersatz die Schilder aus, die auch schon auf der Standardversion der Baugruppenabdeckung vorhanden sind. Kleben Sie die ausgewählten Schilder entsprechend der Standardversion auf die montierte Baugruppenabdeckung. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 64: Grenzwerte Des Schlitzinitiator-Alarmmoduls Einstellen
Betriebs zu verhindern, sind die Stellscheiben relativ schwergängig ausgelegt. Sie erreichen eine leichtere und feinfühligere Justierung, in dem Sie die Haftreibung vorübergehend reduzieren. • Fahren Sie hierfür den Antrieb mehrmals auf und zu, während Sie gleichzeitig ④ ⑤ Stellscheiben festhalten. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 65: Grenzwert-Kontaktmodul
3. Entfernen Sie die Grundelektronik. 4. Führen Sie das Grenzwert-Kontaktmodul von oben bis zur oberen Leiterplattenführung des Baugruppenträgers ein. 5. Schieben Sie das Grenzwert-Kontaktmodul in der Leiterplattenführung des Baugruppenträgers ca. 3 mm nach rechts. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 66 Schilder entsprechend der Standardversion auf die montierte Baugruppenabdeckung. 15.Stellen Sie alle elektrischen Verbindungen her. Hinweis Schutzleiteranschluss Ein Schutzleiteranschluss ist sicherheitstechnisch nicht erforderlich und daher nicht vorgesehen. Siehe auch Schildersatz für Grenzwert-Kontaktmodul (Seite 66) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 67: Grenzwerte Des Grenzwert-Kontaktmoduls Einstellen
Justierung, in dem Sie die Haftreibung vorübergehend reduzieren. • Fahren Sie hierfür den Antrieb mehrmals auf und zu, während Sie gleichzeitig ④ ⑤ Stellscheiben festhalten. Siehe auch Grenzwert-Kontaktmodul (Seite 63) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 68: Schildersatz Für Grenzwert-Kontaktmodul
Bild 4-16 Warnschild für Gerät mit Makrolongehäuse Bild 4-17 Warnschild für Gerät mit Aluminiumgehäuse Bild 4-18 Warnschild für Gerät mit Edelstahlgehäuse Siehe auch Warnsymbole auf dem Gerät (Seite 15) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 69: Emv-Filtermodul
Filtermodul bildet die Schnittstelle zwischen externen Positionssensoren und der Grundelektronik des Stellungsreglers. Das Modul schützt den Stellungsregler gegen elektromagnetische Einflüsse. Ausstattungsmerkmale ● EMV-Schutz ● Anschluss zur Grundelektronik ● Anschlussklemmen für externes Potenziometer Bild 4-19 EMV-Filtermodul SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 70 6. Befestigen Sie mit der im 4. Schritt gelösten Schraube das EMV-Filtermodul. ⑤ 7. Bauen Sie die Grundelektronik wieder in den Stellungsregler ein. ④ 8. Stecken Sie den Stecker vom Bandkabel des EMV-Filtermoduls auf die Grundelektronik des Stellungsreglers. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 71: Zubehör
Manometerblock für doppelt wirkende Antriebe dargestellt. Stelldruck Zuluft Stelldruck Manometerblock anbauen Der Manometerblock wird mit den mitgelieferten Schrauben an den seitlichen pneumatischen Anschluss des Stellungsreglers angeschraubt. Benutzen Sie die mitgelieferten O-Ringe dabei als Dichtungselemente. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 72 Einbauen/Anbauen 4.7 Einbauen Optionsmodule SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 73: Anschließen
• Schließen Sie Geräte in explosionsgefährdeten Bereichen nur im spannungslosen Zustand an. Ausnahmen: • Energiebegrenzte Stromkreise dürfen auch unter Spannung in explosionsgefährdeten Bereichen angeschlossen werden. • Für Zündschutzart "nicht funkend" nA (Zone 2) sind Ausnahmen im entsprechenden Zertifikat geregelt. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 74 • Ziehen Sie die Kabelverschraubungen gemäß den im Kapitel "Technische Daten (Seite 249)" genannten Drehmomenten an. • Verwenden Sie beim Austausch von Kabelverschraubungen nur Kabelverschraubungen gleicher Bauart. • Prüfen Sie die Kabel nach der Installation auf festen Sitz. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 75 • Bei der NPT-Ausführung wird der Stellungsregler mit einem Adapter ausgeliefert. Sorgen Sie dafür, dass beim Einbringen eines Gegenstücks in den Adapter das maximal zulässige Drehmoment von 10 Nm nicht überschritten wird. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 76: Elektromagnetische Verträglichkeit
Bild dargestellten Gewindebuchsen elektrisch leitend verbunden. Beachten Sie, dass dieser Schutz nur wirksam wird, wenn Sie mindestens eine dieser Buchsen durch elektrisch leitende (blanke) Anbauteile mit geerdeten Armaturen verbinden. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 77: Elektrisch
5.2.1 Gerät 6DR5..0/1/2/3-0N bzw. 6DR5..5-0E Tabelle 5- 1 Aufschlüsselung der Artikelnummer Artikel-Nr. Auswahl- und Bestelldaten 6DR5..0/1/2/3-0N Elektropneumatischer Stellungsregler SIPART PS2 im Makrolon-, Alumini- um- und Edelstahlgehäuse, ohne Explosionsschutz 6DR5..5-0E Elektropneumatischer Stellungsregler SIPART PS2, im druckfesten Alumi- niumgehäuse 6DR50 2-Leiter (4 bis 20 mA) > ohne HART >...
Seite 78: Grundelektronik Bei 6Dr5..0/1/2/3-0N Bzw. 6Dr5..5-0E
Geräteausführung 2-Leiter Anschlussgrafik für Artikelnummern 6DR52.0/1/2/3-0N; 6DR52.5-0E; 6DR53.0/1/2/3-0N; 6DR53.5-0E HART-Communicator nur für 6DR52.0/1/2/3-0N und 6DR52.5-0E ① ③ Grundelektronik HART-Communicator ② ④ Binäreingang 1 Signalquelle Bild 5-3 Geräteausführung 2-/3-/4-Leiter, mit Anschlussart 2-Leiter SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 79 Anschlussgrafik für Artikelnummern 6DR52.0/1/2/3-0N; 6DR52.5-0E; 6DR53.0/1/2/3-0N; 6DR53.5-0E HART-Communicator nur für 6DR52.0/1/2/3-0N und 6DR52.5-0E ① ④ Grundelektronik Speisequelle ② ⑤ Binäreingang 1 Signalquelle ③ HART-Communicator Gestrichelte Verbindungslinien: nur für Dreileiter-Anschluss Bild 5-4 Geräteausführung 2-/3-/4-Leiter, mit Anschlussart 3-/4-Leiter SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 80: Splitrange
② ⑦ Stellbereich 1 Gesamter Stellbereich Iy ③ ⑧ Binäreingang 1 Signalquelle ④ ⑨ Gerät 2 Speisequelle ⑤ Stellbereich 2 Bild 5-5 Reihenschaltung von 2 Stellungsreglern, z. B. Splitrange ohne Ex SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 81: Optionsmodule Bei 6Dr5
Enthält folgendes eingebautes Options- Artikelnummer eingebautes lungsregler modul Optionsmodul 6DR5..5-0E.1.-0.A. Alarmmodul 6DR4004-8A 6DR5..5-0E..1-0.A. Stellungsrückmeldemodul 6DR4004-8J Die Bildunterschriften der nachfolgenden Anschlussgrafiken der Optionsmodule sind zusammengesetzt aus dem Namen und der Artikelnummer des Optionsmoduls. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 82 Alarmmodul 6DR4004-8A bei 6DR5..0/1/2/3-0N bzw. 6DR5..5-0E ① ④ Alarmmodul Grenzwert ② ⑤ Binäreingang 2 Schaltverstärker ③ ⑥ Störmeldung Schaltausgang Bild 5-6 Alarmmodul Stellungsrückmeldemodul 6DR4004-8J bei 6DR5..0/1/2/3-0N bzw. 6DR5..5-0E ① Stellungsrückmeldemodul Bild 5-7 Stellungsrückmeldemodul SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 83 Maximalwerte Klemmen 41/42 und 51/52 Die folgenden Maximalwerte beziehen sich ausschließlich auf die Klemmen 41 und 42 sowie auf die Klemmen 51 und 52: Es ist keine sichere Trennung zwischen den Klemmen gewährleistet. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 84: Vorgehensweise
2. Ziehen Sie die durchsichtige Abdeckung bis zum vorderen Anschlag. 3. Schrauben Sie jede Leitung in der entsprechenden Klemme fest. ② 4. Schieben Sie die durchsichtige Abdeckung bis zum Anschlag der Grundelektronik. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 85: Gerät 6Dr5
Aufschlüsselung der Artikelnummern 6DR5..0/1/2/3-0E/D/F/G/K Tabelle 5- 4 Aufschlüsselung der Artikelnummer Artikel-Nr. Auswahl- und Bestelldaten 6DR5..0/1/2/3 Elektropneumatischer Stellungsregler SIPART PS2 im Makrolon-, Alumini- um- und Edelstahlgehäuse 6DR50 2-Leiter (4 bis 20 mA) > ohne HART > 6DR52 2-, 3-, 4-Leiter (0/4 bis 20 mA) > mit HART, explosionsgeschützt >...
Seite 86: Grundelektronik Bei 6Dr5
• Stellen Sie sicher, dass die Speisequellen der verwendeten Stromkreise als eigensicher gekennzeichnet sind. 5.2.2.2 Grundelektronik bei 6DR5..0/1/2/3-0E/D/F/G/K Anschlussgrafik für Artikelnummern 6DR50..-0E/D/F/G/K... ① ④ Nicht explosionsgefährdeter Bereich Binäreingang 1 ② ⑤ Explosionsgefährdeter Bereich Signalquelle ③ Grundelektronik Bild 5-11 Geräteausführung 2-Leiter SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 87 Anschließen 5.2 Elektrisch Anschlussgrafik für Artikelnummern 6DR52..-0E/D/F/G/K... ① ④ Nicht explosionsgefährdeter Bereich Binäreingang 1 ② ⑤ Explosionsgefährdeter Bereich HART-Communicator ③ ⑥ Grundelektronik Signalquelle Bild 5-12 Geräteausführung 2-/3-/4-Leiter, mit Anschlussart 2-Leiter SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 88 ⑤ Nicht explosionsgefährdeter Bereich HART-Communicator ② ⑥ Explosionsgefährdeter Bereich Signalquelle ③ ⑦ Grundelektronik Speisequelle ④ Binäreingang 1 Gestrichelte Verbindungslinien: nur für Dreileiter-Anschluss Bild 5-13 Geräteausführung 2-/ 3-/ 4-Leiter, mit Anschlussart 3-/4-Leiter SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 89 Gerät 1 Gesamter Stellbereich Iy ④ ⑩ Stellbereich 1 Signalquelle ⑤ ⑪ Binäreingang 1 Speisequelle ⑥ Gerät 2 Bild 5-14 Reihenschaltung von 2 Stellungsreglern, z. B. Splitrange (Hilfsenergie separat zugeführt), Ex i SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 90: Optionsmodule Bei 6Dr5
= 0; 1; 2 oder 3 b = E, D, F, G, K Die Bildunterschriften der nachfolgenden Anschlussgrafiken der Optionsmodule sind zusammengesetzt aus dem Namen und der Artikelnummer des Optionsmoduls. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 91 Alarmmodul 6DR4004-6A und -7A bei 6DR5..0/1/2/3-0E/D/F/G/K ① ⑤ Nicht explosionsgefährdeter Bereich Störmeldung ② ⑥ Explosionsgefährdeter Bereich Grenzwert ③ ⑦ Alarmmodul Schaltverstärker ④ ⑧ Binäreingang 2 Schaltausgang Bild 5-15 Alarmmodul (Ex i) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 92 Explosionsgefährdeter Bereich Speisetrenner Bild 5-16 Stellungsrückmeldemodul (Ex i) SIA-Modul 6DR4004-6G bei 6DR5..0/1/2/3-0E/D/F/G/K ① ④ Nicht explosionsgefährdeter Bereich Störmeldung ② ⑤ Explosionsgefährdeter Bereich Grenzwert ③ ⑥ SIA-Modul Schaltverstärker Bild 5-17 SIA-Modul (Ex i) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 93 2. Ziehen Sie die durchsichtige Abdeckung bis zum vorderen Anschlag. 3. Schrauben Sie jede Leitung in der entsprechenden Klemme fest. ② 4. Schieben Sie die durchsichtige Abdeckung bis zum Anschlag der Grundelektronik. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 94 6. Befestigen Sie die Leitungen jedes Schalters paarweise an der Lasche der Leiterplatte. ③ Verwenden Sie dazu die mitgelieferten Kabelbinder ① Schraube ② Abdeckung ③ Kabelbinder Bild 5-19 Anschließen der Leitungen SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 95: Ncs An Emv-Filtermodul Anschließen
⑨ Vref: grün Kabelverschraubung ④ ⑩ Vpos: schwarz Vierpoliges NCS-Kabel ⑤ ⑪ Masse: braun Non-Contacting Sensor (NCS) ⑥ ⑫ EMV-Filtermodul C73451-A430-D23 Kabelschuh des Kabelschirms Bild 5-20 Beispiel Anschluss NCS an EMV-Filtermodul SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 96 Masseanschluss funktioniert nur, wenn die Konsole niederohmig mit dem Massepotenzial der Anlage verbunden ist. Stellen Sie dies durch eine Widerstandsmessung sicher. Ggf. müssen Sie die Erdung durch eine zusätzliche Leitung vom NCS zum Massepotenzial sicherstellen. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 97: Externes Stellungs-Erfassungssystem An Emv-Filtermodul Anschließen
Stecker Bandkabel eingebautes Potenzi- Leitung ometer bzw. Stecker Bandkabel des EMV- Filtermoduls ⑤ ⑫ Grundelektronik Kabelverschraubung EMV-Filtermodul ⑥ ⑬ Schraube Eingangssignal für Stellungsregler ⑦ EMV-Filtermodul C73451-A430-D23 Bild 5-21 Anschluss an Stellungsregler SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 98: Stellungsregler Vorbereiten
Klemmen des EMV-Filtermoduls über eine Leitung, wie in der Anschlussgrafik dargestellt. ⑩ ⑫ 2. Schrauben Sie die Kabelverschraubungen fest. Siehe auch Einbau Optionsmodule in standard- und eigensicherer Geräteausführung (Seite 50) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 99: Pneumatisch
● Stelldruck Y1 ● Abluftausgang Im Auslieferungszustand sind diese Anschlüsse durch Schrauben verschlossen. Der Abluftausgang ist für die Beschleierung des Abgriffraums sowie der Federkammer mit trockener Instrumentenluft zur Verhinderung von Korrosion vorgesehen. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 100: Pneumatischer Anschluss Für 6Dr5
⑤ Drossel Y2 Stelldruck Y1 ② ⑥ Drossel Y1 Abluftausgang ③ ⑦ Stelldruck Y2 Gehäusebelüftung (2x) ④ Zuluft PZ *) bei doppelt wirkenden Antrieben Bild 5-24 Pneumatischer Anschluss im druckfesten Gehäuse SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 101: Verhalten Bei Ausfall Der Hilfsenergien
Sicherheitsstellung fahren. Vergewissern Sie sich, dass das Stellventil die Sicherheitsstellung erreicht hat. Wenn Sie nur die pneumatische Hilfsenergie zum Stellungsregler unterbrechen, wird die Sicherheitsstellung unter Umständen erst nach einer gewissen Wartezeit erreicht. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 102 Anschließen 5.3 Pneumatisch Bild 5-25 Pneumatischer Anschluss Stellwirkung SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 103 Anschließen 5.3 Pneumatisch Übersicht Stellwirkung Ausführung Fail in Place Bild 5-26 Pneumatischer Anschluss Stellwirkung bei Ausführung Fail in Place SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 104: Pneumatik Anschließen
Regeleinrichtung ist die Folge. • Prüfen Sie nach der Montage der pneumatischen Anschlüsse die Dichtigkeit der gesamten Armatur. Siehe auch Verhalten bei Ausfall der Hilfsenergien (Seite 99) Wechsel der Betriebsart (Seite 109) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 105: Drosseln
② Drossel Y2, nur bei der Geräteausführung für doppelt wirkende Antriebe ③ Innensechskantschraube 2,5 mm Bild 5-27 Drosseln Siehe auch Pneumatischer Anschluss für 6DR5..5-0E... (Seite 98) Ablauf automatische Initialisierung (Seite 119) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 106 Anschließen 5.4 Drosseln SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 107: Bedienen
Das Display ist zweizeilig aufgebaut, wobei die Zeilen unterschiedlich segmentiert sind. Die Elemente der oberen Zeile bestehen aus jeweils 7, die der unteren Zeile aus jeweils 14 Segmenten. Der Inhalt der Anzeige ist abhängig von der gewählten Betriebsart. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 108 Störmeldung ① Automatik (AUT) Stellung [%] ② Sollwert [%] ③ Störmeldung ① Diagnose Diagnosewert ② Diagnosename ③ Diagnosenummer Siehe auch Systemmeldungen vor der Initialisierung (Seite 207) Wechsel der Betriebsart (Seite 109) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 109: Tasten
Tastenabdeckklappe nicht gewährleistet. Zur Bedienung der Tasten müssen Sie beim Grundgerät bzw. bei Geräteausführung "Eigensicherheit" den Gehäusedeckel entfernen. Hinweis Schutzart Solange der Stellungsregler geöffnet ist, ist die Schutzart IP66/NEMA 4x nicht gewährleistet. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 110: Version Firmware
6.2.1 Übersicht über die Betriebsarten Um den Stellungsregler zu betreiben, stehen Ihnen fünf Betriebsarten zur Verfügung: 1. P-Handbetrieb (Auslieferungszustand) 2. Konfigurieren und Initialisierungsbetrieb 3. Handbetrieb (MAN) 4. Automatik (AUT) 5. Diagnose SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 111: Wechsel Der Betriebsart
Bedienen 6.2 Betriebsarten 6.2.2 Wechsel der Betriebsart Das folgende Bild illustriert die verfügbaren Betriebsarten sowie den Wechsel zwischen den Betriebsarten. Bild 6-3 Wechsel zwischen den Betriebsarten Siehe auch Display (Seite 105) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 112: Übersicht Konfigurieren
Sie verfahren den Antrieb mit den Tasten oder Zum Anpassen des Antriebs an den Stellungsregler wechseln Sie in die Betriebsart "Konfigurieren". Nach der vollständigen Initialisierung des Stellungsreglers ist die Ausgabe von Alarmen oder der Stellungsrückmeldung möglich. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 113 1. Halten Sie eine der beiden Richtungstasten gedrückt. 2. Drücken Sie gleichzeitig die noch verbliebene Richtungstaste. Hinweis Ausfall der Stromversorgung Wenn die Stromversorgung nach einem Ausfall wieder vorliegt, schaltet der Stellungsregler in die Betriebsart "Automatik". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 114 • In Betriebsart "Automatik" wird auf den vorgegebenen Sollwert geregelt. • In Betriebsart "Handbetrieb" wird die zuletzt erreichte Stellung gehalten. Siehe auch Übersicht Inbetriebnehmen (Seite 117) Übersicht erweiterte Diagnoseparameter A bis P (Seite 156) Übersicht über die Diagnosewerte (Seite 214) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 115: Optimierung Reglerdaten
Die geänderten Diagnosewerte sind sofort wirksam. Die Auswirkungen auf das Regelergebnis lassen sich anschließend testen. Um die Daten des Reglers zu optimieren, ändern Sie die Werte der nachfolgend aufgeführten Diagnoseparameter. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 116 Bezugsgröße Zur Optimierung der Regeldaten ist es von Vorteil, eine feste Bezugsgröße zu haben. Stellen Sie daher die Totzone des Reglers in Parameter '34.DEBA' von "Auto" auf einen festen Wert um. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 117: Inbetriebnehmen
• Prüfen Sie vor Inbetriebnahme, ob die Abdeckung, Sicherungen der Abdeckung und Kabeldurchführungen vorschriftsmäßig montiert sind. Ausnahme: Geräte der Zündschutzart Eigensicherheit "Ex i" dürfen auch unter Spannung in explosionsgefährdeten Bereichen geöffnet werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 118 • Prüfen Sie die Schwere des Fehlers. • Beheben Sie den Fehler. • Wenn der Fehler weiter besteht: – Setzen Sie das Gerät außer Betrieb. – Verhindern Sie die erneute Inbetriebnahme. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 119: Übersicht Inbetriebnehmen
1. Nach der Montage des Stellungsreglers an einen pneumatischen Antrieb müssen Sie den Stellungsregler mit pneumatischer und elektrischer Hilfsenergie versorgen. 2. Vor der Initialisierung befindet sich der Stellungsregler in der Betriebsart "P-Handbetrieb". Dabei blinkt in der unteren Zeile des Displays "NOINI". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 120 Mit einem entsprechend parametrierten und aktivierten Binäreingang schützen Sie die vorgenommenen Einstellungen gegen unbeabsichtigtes Verstellen. Siehe auch Übersicht über die Betriebsarten (Seite 108) Stellungsregler, die starken Beschleunigungen oder Vibrationen ausgesetzt sind (Seite 45) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 121: Ablauf Automatische Initialisierung
Ermittlung und Anzeige der Stellzeit (Leckagetest) RUN4 Minimierung der Stellinkremente RUN5 Optimierung des Einschwingverhaltens Ende Die folgenden Struktogramme beschreiben den Ablauf der Initialisierung. Die Bezeichnungen "Auf/Zu" bzw. "Up/Down" kennzeichnen den Wirksinn der Antriebe. Schubantrieb Schwenkantrieb SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 122 Inbetriebnehmen 7.3 Ablauf automatische Initialisierung Ablauf RUN1 Dieses Struktogramm beschreibt die Ermittlung des Wirksinns. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 123 Inbetriebnehmen 7.3 Ablauf automatische Initialisierung Ablauf RUN2 bei Schwenkantrieben Dieses Struktogramm beschreibt den Ablauf der Stellwegkontrolle. Zusätzlich finden Sie Angaben zum Ablauf des Abgleichs von unterem und oberem Anschlag. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 124 Inbetriebnehmen 7.3 Ablauf automatische Initialisierung Ablauf von RUN2 bei Schubantrieben Dieses Struktogramm beschreibt die Ermittlung der Stellwegkontrolle. Zusätzlich finden Sie Angaben zum Ablauf des Abgleichs von unterem und oberem Anschlag. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 125 7.3 Ablauf automatische Initialisierung Ablauf von RUN3 bis RUN5 Dieses Struktogramm beschreibt: ● Ermittlung und Anzeige der Stellzeit/Leckage in RUN3 ● Minimierung der Stellinkremente in RUN4 ● Optimierung des Einschwingverhaltens RUN5 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 126: Spülluftumschaltung
● In der Stellung OUT wird die Spülluft direkt nach außen geleitet. ① Spülluftumschalter ② Pneumatische Anschlüsse Y1, PZ und Y2 Bild 7-1 Spülluftumschalter am Ventilblock, Ansicht auf die pneumatische Anschlussseite des Stellungsreglers bei geöffnetem Deckel Werkseinstellung ist Stellung "IN". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 127: Schubantriebe Inbetriebnehmen
Potenziometerspannung (P) in Prozent angezeigt, z. B.: "P37.5", und auf der unteren Zeile blinkt "NOINI": 2. Verbinden Sie Antrieb und Stellungsregler mit den pneumatischen Leitungen. 3. Versorgen Sie den Stellungsregler mit der pneumatischen Hilfsenergie. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 128 Für Geräteausführungen mit druckfestem Gehäuse gilt: Die innere Rutschkupplung ist fixiert. Verstellen Sie daher nur die äußere Rutschkupplung. Siehe auch Schubantrieb anbauen (Seite 34) Einbau Optionsmodule in Geräteausführung "druckfeste Kapselung" (Seite 53) Externe Stellungserfassung (Seite 48) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 129: Automatische Initialisierung Von Schubantrieben
Einstellung Folgendes dar: 3. Überprüfen Sie, ob der angezeigte Wert im Parameter "2.YAGL" mit der Einstellung des Getriebeübersetzungsumschalters übereinstimmt. Korrigieren Sie gegebenenfalls die Einstellung des Getriebeübersetzungsumschalters auf 33° bzw. 90°. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 130 Display in der unteren Zeile dargestellt. Der Initialisierungsvorgang ist abhängig vom verwendeten Antrieb und dauert bis zu 15 Minuten. 7. Die folgende Anzeige signalisiert, dass die automatische Initialisierung abgeschlossen ist: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 131: Manuelle Initialisierung Von Schubantrieben
1. Der Stellungsregler ist für den Einsatz an Schubantrieben vorbereitet. 2. Die Antriebsspindel lässt sich vollständig verfahren. 3. Die angezeigte Potenziometerstellung befindet sich im zulässigen Bereich von "P5.0" bis "P95.0". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 132 Um Parameter "3.YWAY" einzustellen, gehen Sie wie folgt vor: 1. Lesen Sie auf der Skala des Hebels den Wert ab, den der Mitnehmerstift markiert. 2. Stellen Sie den Parameter mit Taste oder auf den abgelesenen Wert ein. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 133 Antrieb in eine andere Position. 4. Brechen Sie die manuelle Initialisierung durch Drücken der Taste 5. Wechseln Sie in die Betriebsart "P-Handbetrieb". 6. Korrigieren Sie den Stellweg sowie die Stellungserfassung. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 134 2. Verlassen Sie die Betriebsart "Konfigurieren". Drücken Sie hierfür mindestens 5 Sekunden lang die Taste . Der Software-Stand wird dargestellt. Nach Loslassen der Taste befindet sich der Stellungsregler in der Betriebsart "P-Handbetrieb". Der Stellungsregler ist nicht initialisiert. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 135: Schwenkantriebe Inbetriebnehmen
Endlage. Hinweis Endlage Durch gleichzeitiges Drücken der Tasten beschleunigen Sie das Erreichen der Endlage. 3. Fahren Sie den Antrieb nach der Prüfung in eine mittlere Position. Damit beschleunigen Sie die Initialisierung. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 136: Automatische Initialisierung Von Schwenkantrieben
1. Wechseln Sie zur Betriebsart "Konfigurieren". Drücken Sie hierfür mindestens 5 Sekunden lang die Taste , bis das Display Folgendes darstellt: 2. Wechseln Sie mit der Taste von Schubantrieb auf Schwenkantrieb, bis das Display Folgendes darstellt: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 137 Antrieb und dauert bis zu 15 Minuten. 6. Die folgende Anzeige signalisiert, dass die automatische Initialisierung abgeschlossen ist. Das Display stellt in der oberen Zeile den Gesamtdrehwinkel des Antriebs dar: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 138: Manuelle Initialisierung Von Schwenkantrieben
3. Die angezeigte Potenziometerstellung befindet sich im zulässigen Bereich von "P5.0" bis "P95.0". Hinweis Einstellung des Verstellwinkels Der übliche Verstellwinkel für Schwenkantriebe beträgt 90°. Stellen Sie den Getriebeübersetzungsumschalter im Stellungsregler entsprechend auf 90° ein. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 139 6. Nach 5 Sekunden wird im Display die aktuelle Potenziometerstellung angezeigt: 7. Legen Sie die untere Endlage des Antriebs fest. 8. Fahren Sie den Antrieb mit den Tasten oder in die gewünschte Position. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 140 . Die aktuelle Position des Antriebs wird übernommen. 12.Die Initialisierung wird automatisch fortgesetzt. Die Initialisierungsstufen "RUN1" bis "RUN5" werden im Display in der unteren Zeile dargestellt. Die folgende Darstellung signalisiert, dass die Initialisierung erfolgreich abgeschlossen ist: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 141: Gerätetausch
• Richtigkeit der Wartungsdaten Es gibt zwei Möglichkeiten einen Stellungsregler bei laufender Anlage ohne Prozessunterbrechung auszutauschen. Die beiden Möglichkeiten hängen davon ab, ob Ihr Stellungsregler über eine Kommunikation verfügt oder nicht. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 142 Stellungsregler an einem Antrieb mit ähnlichem Hub bzw. Schwenkbereich. Bauen Sie den neuen Stellungsregler an diesen Antrieb an. Initialisieren Sie den neuen Stellungsregler. 6. Bauen Sie nun den initialisierten, neuen Stellungsregler von diesem Antrieb wieder ab. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 143 Siehe auch Ablauf automatische Initialisierung (Seite 119) Automatische Initialisierung von Schubantrieben (Seite 127) Automatische Initialisierung von Schwenkantrieben (Seite 134) Manuelle Initialisierung von Schubantrieben (Seite 129) Manuelle Initialisierung von Schwenkantrieben (Seite 136) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 144 Inbetriebnehmen 7.7 Gerätetausch SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 145: Funktionale Sicherheit
Funktionale Sicherheit in der Prozessinstrumentierung (http://www.siemens.de/SIL) Sicherheitsfunktion Die Sicherheitsfunktion beim Stellungsregler SIPART PS2 ist das Entlüften des angeschlossenen Antriebs. Durch die dort eingebaute Feder wird das Ventil in die geforderte Sicherheitsstellung gebracht. Abhängig von der Wirkrichtung dieser Feder wird das Ventil vollständig geöffnet oder geschlossen.
Seite 146 Automatisierungssystem übertragen wird. Das Automatisierungssystem überwacht diesen Messwert. Bei Unterschreiten oder Überschreiten des Grenzwerts erzeugt das Automatisierungssystem ein Abschaltsignal für den angeschlossenen Aktor, der das zugehörige Ventil in die vorgegebene Sicherheitsstellung bringt. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 147: Safety Integrity Level (Sil)
Komponente z. B. Mikroprozessoren (siehe auch IEC 61508, Teil 2). ● Die detaillierten Werte für Ihr Gerät entnehmen Sie der Herstellererklärung des Geräts (Declaration of Conformity, Functional Safety according to IEC 61508 and IEC 61511): Zertifikate (http://www.siemens.de/prozessinstrumentierung/zertifikate). SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 148: Einstellungen
● Schalten Sie am Stellungsregler die Signalquelle auf 0 mA oder die Speisequelle auf 0 V. ● Führen Sie die Validierung der Sicherheitsfunktion mit Stellungsregler und Ventil grundsätzlich unter Betriebsbedingungen durch. Ergebnis Der Antrieb bringt das Ventil in die vorgesehene Sicherheitsstellung. Siehe auch Sicherheitsfunktion (Seite 143) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 149: Sicherheitstechnische Kenndaten
● Die Signalquelle mit 0 mA oder die Speisequelle mit 0 V für den Stellungsregler SIPART PS2 wird von einem sicheren System generiert, welches für den einkanaligen Betrieb SIL 2 erfüllt. ● Der angeschlossene Antrieb muss einfach wirkend sein und durch Federkraft bei folgenden Fällen das Ventil in die sichere Endlage bringen:...
Seite 150: Wartung/Überprüfung
(Seite 146)" Sicherheit überprüfen Prüfen Sie regelmäßig die Sicherheitsfunktion des gesamten Sicherheitskreises gemäß IEC 61508/61511. Die Testintervalle werden u. a. bei der Berechnung jedes einzelnen Sicherheitskreises einer Anlage (PFD ) bestimmt. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 151: Parametrieren/Adressieren
In diesem Kapitel wird die Wirkungsweise der Parameter in Form eines Konfigurationsschaltbilds erklärt. Anschließend folgt eine tabellarische Übersicht über alle Parameter. Zum Abschluss werden die einzelnen Parameter und deren Funktionsweise beschrieben. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 152: Konfigurationsschaltbild Wirkungsweise Der Parameter
Parametrieren/Adressieren 9.2 Konfigurationsschaltbild Wirkungsweise der Parameter Konfigurationsschaltbild Wirkungsweise der Parameter Bild 9-1 Konfigurationsblockschaltbild SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 153: Parameterübersicht
40 | 50 | 60 | 70 | 90 | 110 | 130 (Langer Hebel 90°, Hubbereich 40 ... 130 mm) 4.INITA Initialisierung (automatisch) NOINI | no / ###.# | Strt 5.INITM Initialisierung (manuell) NOINI | no / ###.# | Strt SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 154: Übersicht Applikationsparameter 6 Bis 52
Mit diesen Parametern stellen Sie folgende Zusatzfunktionen des Stellungsreglers ein: ● Sollwertaufbereitung ● Istwertaufbereitung ● Binärsignalbearbeitung ● Dichtschließfunktion ● Grenzwerterkennung Hinweis Werkseitig eingestellte Parameterwerte sind in der folgenden Tabelle fett abgedruckt. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 155 Stellgrößenwirksinn für Anzeige und Stellungsrückmeldung Steigend riSE Fallend FALL 39.YCLS Stellgrößen-Dichtschließen Ohne Nur oben Nur unten Oben und unten uP do 40.YCDO Wert für Dichtschließen unten 0.0 ... 0.5 ... 100.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 156 A1 = Max, A2 = Max 45.A1 Ansprechschwelle Alarm 1 0.0 ... 10.0 ... 100.0 46.A2 Ansprechschwelle Alarm 2 0.0 ... 90.0 ... 100.0 Funktion Störmeldeausgang Normal Invertiert Störung Störung + nicht Automatik SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 157 Sollwert-Stützpunkte erscheinen nur bei Auswahl von "12.SFCT = FrEE". "Öffner" bedeutet: Aktion bei geöffnetem Schalter bzw. Low-Pegel "Schließer" bedeutet: Aktion bei geschlossenem Schalter bzw. High-Pegel "Normal" bedeutet: High-Pegel, keine Störmeldung "Invers" bedeutet: Low-Pegel, keine Störmeldung "+" bedeutet: Logische ODER-Verknüpfung SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 158: Übersicht Erweiterte Diagnoseparameter A Bis P
NOINI / (C)##.# / Fdini / rEAL AA.FACT1 Faktor 1 0.1 ... 1.5 ... 100.0 Ab.FACT2 Faktor 2 0.1 ... 3.0 ... 100.0 AC.FACT3 Faktor 3 0.1 ... 5.0 ... 100.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 159: Parameter Funktion
0.1 ... 5.0 ... 100.0 d4.FACT3 Faktor 3 0.1 ... 10.0 ... 100.0 Übersicht Parameter E Parameter Funktion Parameterwerte Einheit Überwachung Totzone mit dem folgenden Parameter: E. DEBA E1.LEVL3 Schwelle 0.1 ... 2.0 ... 10.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 160 J2.LEVL1 Schwelle 1 -40 ... 75 ... 90 -40 ... 194 J3.LEVL2 Schwelle 2 -40 ... 80 ... 90 -40 ... 194 J4.LEVL3 Schwelle 3 -40 ... 90 -40 ... 194 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 161: Übersicht Parameter L
IdLE / rEF / ###.# / Strt P3.LEVL1 Schwelle 1 0.1 ... 2.0 ... 100.0 P4.LEVL2 Schwelle 2 0.1 ... 5.0 ... 100.0 P5.LEVL3 Schwelle 3 0.1 ... 10.0 ... 100.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 162: Beschreibung Der Parameter
Bedeutung Antrieb mit Standardwirksinn: • Schwenkantrieb schließt, wenn Antriebswelle, Stellungsreglerachse oder NCS sich im Uhrzeigersinn drehen. • Schubantrieb schließt, wenn Antriebsspindel sich nach unten und Stellungsreglerachse oder NCS sich gegen den Uhrzeigersinn drehen. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 163: 2.Yagl' Nenndrehwinkel Der Stellungsreglerachse
• Anbausatz 6DR4004-8V für Hübe bis 35 mm • Anbausatz 6DR4004-8L für Hübe größer 35 bis 130 mm Bei Schwenkantrieben wird mit Einstellung "turn" bzw. "-turn" au- tomatisch ein Winkel von 90° eingestellt. Werkseinstellung: 33° SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 164: 3.Yway' Hubbereich
1. Wählen Sie die Einstellung "Strt". 2. Drücken Sie dann mindestens 5 Sekunden lang die Taste Das Display stellt dabei in der unteren Zeile den Ablauf der Initiali- sierung durch "RUN1" bis "RUN5" dar. Werkseinstellung: NOINI SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 165: 5.Initm' Initialisierung (Manuell)
Beschreibung Applikationsparameter 6 bis 52 9.4.2.1 '6.SCUR' Strombereich des Sollwerts Voraussetzung: • Sie haben einen SIPART PS2 in Ausführung "2-, 3-, 4-Leiter". • Stellungsregler ist angeschlossen entsprechend den in Kapitel "Gerät 6DR5..0/1/2/3-0N bzw. 6DR5..5-0E (Seite 75)" und "Gerät 6DR5..0/1/2/3-0E/D/F/G/K (Seite 83)" dargestellten Anschlussgrafiken für 2-/3-/4-Leiter angeschlossen.
Seite 166: 7.Sdir' Sollwertrichtung
"'7.SDIR' Sollwertrichtung (Seite 164)" begrenzen Sie den wirksa- men Sollwert. So können Splitrange-Aufgaben mit den folgenden Kennlinien gelöst werden: • steigend/fallend • fallend/steigend • fallend/fallend • steigend/steigend Werkseinstellung: Bei "SPRA": 0.0 Bei "SPRE": 100.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 167: 10.Tsup' Sollwertrampe Auf / '11.Tsdo' Sollwertrampe Zu
Mit Parameter "TSUP = Auto" wird für die Sollwertrampe die lang- samere der beiden Stellzeiten verwendet, die während der Initiali- sierung ermittelt wurden. Parameterwert "TSDO" ist dann wirkungslos. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 168: 12.Sfct' Sollwertfunktion
Stützpunkt ein Durchflusskennwert im Abstand von 5 % zu. Die Sollwert-Stützpunkte führen zu einem Polygonzug mit 20 Gera- denabschnitten, der damit ein Abbild der Ventilkennlinie ergibt, siehe nachfolgendes Bild. Werkseinstellung: "0", "5" ... "95", "100" SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 169: 34.Deba' Totzone Des Reglers
über ein Zeitkriterium. Mit den Werten 0.1 bis 10.0 wird die Totzone fest eingestellt. Dadurch lassen sich Regelschwingungen unterdrücken. Die Re- gelgenauigkeit verbessert sich, je kleiner die Totzone ist. Werkseinstellung: Auto SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 170: '35.Ya' Stellgrößenbegrenzung Anfang / '36.Ye' Stellgrößenbegrenzung Ende
Maßstab dargestellt. Nachfolgend ist die Abhängigkeit des Hubs von der Normierung sowie die Abhängigkeit von den Parametern "YA" und "YE" am Beispiel eines 80-mm-Schubantriebs dargestellt, siehe nachfol- gendes Bild. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 171: Siehe Auch
Beispiel: YNRM = MPOS mit YA = 10 % und YE = 80 % Bild 9-5 Beispiel: YNRM = FLoW mit YA = 10 % und YE = 80 % Siehe auch '39.YCLS' Stellgrößen-Dichtschließen (Seite 170) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 172: 38.Ydir' Stellgrößenwirksinn Für Anzeige Und Stellungsrückmeldung
'40.YCDO' Wert für Dichtschließen unten / '41.YCUP' Wert für Dichtschließen oben Einstellbereich: 0.0 ... 100.0 Zweck: Mit diesen Parametern stellen Sie den Wert für "Dichtschließen unten" (YCDO) und "Dichtschließen oben" (YCUP) in % ein. Werkseinstellung: Bei "YCDO": 0.5 Bei "YCUP": 99.5 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 173: 42.Bin1' / '43.Bin2' Funktion Binäreingänge
ODER-Verknüpfung mit anderen Meldungen zum Ansprechen des Störmeldeausgangs. • BIN1 = bLoc1 Mit diesem Parameterwert verriegeln Sie die Betriebsart "Konfigurieren" gegen Verstellen. Die Verriegelung erfolgt z. B. durch eine Drahtbrücke zwischen Klemme 9 und 10. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 174 Wenn mit den Parametern "BIN1" und "BIN2" gleichzeitig eine der oben genannten Funktionen aktiviert wird, dann gilt: "Blockieren" hat Vorrang vor "uP". "uP" hat Vorrang vor "doWn". "doWn" hat Vorrang vor "PST". Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 175: 44.Afct' Alarmfunktion
Aktiv Weg = 50 Aktiv Aktiv Weg = 55 Aktiv A1 = 52 AFCT = -MIN / -MAX A2 = 48 Weg =45 Aktiv Weg = 50 Weg = 55 Aktiv SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 176: 45.A1' / '46.A2' Ansprechschwelle Alarme
Je nach Einstellung der Alarmfunktion in Parameter "'44.AFCT' Alarmfunktion (Seite 173)" wird der Alarm beim Überschreiten (Max) oder Unterschreiten (Min) dieser Ansprechschwelle ausge- löst. Werkseinstellung: Bei "A1": 10.0 Bei "A2": 90.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 177: 47._Fct' Funktion Störmeldung
Status der Binäreingänge zu "verodern". Stellen Sie dazu den Parameter "47. FCT" auf " nAb". Wählen Sie die Einstellung "- " wenn Sie die Störmeldung mit inversem Wirksinn ausgeben wollen. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 178: 48._Tim' Überwachungszeit Für Das Setzen Der Störmeldung "Regelabweichung
Zeit die Langsamgangzone nicht erreicht wird. Diese Zeit beträgt innerhalb von 5 bis 95 % des Stellwegs das 2- fache und außerhalb von 10 bis 90 % das 10-fache der Initialisie- rungsstellzeit. Werkseinstellung: Auto SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 179: 50.Prst' Preset
, bis im Display die gewünschte Einstellung angezeigt wird. Starten Sie die Funktion, indem Sie solange die Taste drücken, bis im Display "oCAY" dargestellt wird. Die Werte der Parametergruppe stehen nun auf Werkseinstel- lung. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 180: '51.Pneum' Fail In Place
Stellungsregler mit einem speziellen Ventil- block ausgestattet. Der Parameter "PNEUM" ist auf "FIP" vorein- gestellt. Wenn die Grundelektronik ausgetauscht wird, muss der Parameter wieder auf "FIP" eingestellt werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 181: 52.Xdiag' Aktivierung Der Erweiterten Diagnose
Bei der erweiterten Diagnose wird zusätzlich zum Fehlercode die Schwelle der Fehlermeldung durch Balken angezeigt. Die Balken werden im Display wie folgt dargestellt: Bild 9-6 Anzeige einer Schwelle-1-Fehlermeldung Bild 9-7 Anzeige einer Schwelle-2-Fehlermeldung SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 182: Beschreibung Erweiterte Diagnoseparameter A Bis P
• Die Tasten am Gerät • Einen Binäreingang • Die Kommunikation • Ein zyklisches Testintervall Die Unterparameter werden nachfolgend beschrieben. Beschreibung: Der aktuelle Wert wird im "Diagnoseparameter '15.DEVI' Allge- meine Armaturstörung (Seite 221)" angezeigt. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 183: A1.Stpos Startposition 0.0
Bereich von "0.1" bis "100.0" ein. Der Antrieb fährt beim Partial-Stroke-Test von der Startposition bis zur Zielposition. Die Zielposition ergibt sich aus dem Zusammenspiel von Startposition (A1.STPOS), Hubhöhe (A3.STRKH) und Hubrichtung (A4.STRKD). Werkseinstellung: 10.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 184: A4.Strkd Hubrichtung
• Nach Erreichen der unteren Zielposition fährt der Antrieb zurück zur Ausgangsposition. Die obere Zielposition ergibt sich aus Startposition (A1.STPOS) plus Hubhöhe (A3.STRKH). Die untere Zielposition ergibt sich aus Startposition (A1.STPOS) minus Hubhöhe (A3.STRKH). Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 185: A5.Rpmd Rampenmodus
• Auto: In Betriebsart "Automatik" wechseln. Im Display am Gerät wird "AUT" angezeigt. • HOLd: Aktuelle Stellung halten. • AirIn: Antrieb mit Zuluft PZ belüften. • AirOu: Antrieb entlüften. Werkseinstellung: Auto SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 186: A8.Intrv Testintervall
Wenn der Test beendet ist, dann wird die gemessene Referenz- hubzeit in Sekunden dargestellt. Kann die Startposition nicht ange- fahren oder das Hubziel nicht erreicht werden, wird "Fdini" dargestellt. "Fdini" steht für "failed PST initialization". Werkseinstellung: NOINI SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 187 "Ab.FACT2". Die Ermittlung der Referenzhubzeit wird unter "A9.PSTIN" beschrieben. Wenn Grenzwertschwelle 2 überschritten wird, dann wird die Schwelle-2-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 188: Überwachung Dynamisches Armaturverhalten "B._Devi
Der aktuelle Wert wird im "Diagnoseparameter '15.DEVI' Allge- meine Armaturstörung (Seite 221)" angezeigt. Wenn der aktuelle Wert eine der drei parametrierbaren Grenzwertschwellen über- schreitet, gibt der Stellungsregler eine Fehlermeldung aus. Die Unterparameter werden nachfolgend beschrieben. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 189 Produkt aus "b2.LIMIT" und "b3.FACT1". Wenn Grenzwertschwelle 1 überschritten wird, dann wird die Schwelle-1-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 190: Überwachung Pneumatische Leckage "C._Leak
Beachten Sie, dass die Überwachung nur bei einfach wirkenden, federbelasteten Antrieben eindeutige Ergebnisse liefert. Voraussetzung: Der Parameter "'52.XDIAG' Aktivierung der erweiterten Diagnose (Seite 179)" steht auf "On". Einstellmöglichkeit: • OFF • On SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 191 Leckageindikators entsprechend fest. Wenn der aktuelle Wert eine der drei parametrierbaren Grenzwert- schwellen überschreitet, gibt der Stellungsregler eine Fehlermel- dung aus. Nachfolgend wird beschrieben, wie Sie die drei Grenzwertschwellen einstellen. Werkseinstellung: 30.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 192 Produkt aus "C1.LIMIT" und "C4.FACT3" . Wenn Grenzwertschwelle 3 überschritten wird, dann wird die Schwelle-3-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 193: Überwachung Haftreibung (Slipstick-Effekt) "D._Stic
0.1 ... 100.0 % Zweck: Mit diesem Unterparameter stellen Sie den Basisgrenzwert für die Slipstick-Erkennung in Prozent ein. Stellen Sie hierfür den Basis- grenzwert ein im Bereich von "0.1" bis "100.0". Werkseinstellung: 1.0 % SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 194 Produkt aus den bei "d1.LIMIT" und "d4.FACT3" eingetragenen Werten. Wenn Grenzwertschwelle 3 überschritten wird, dann wird die Schwelle-3-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung: 10.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 195: Überwachung Totzone "E._Deba
Wenn die aktuelle Totzone beim Test die Grenzwertschwelle über- schreitet, dann wird die Schwelle-3-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermel- dung aktivieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 196: Überwachung Unterer Anschlag "F._Zero
Dejustage der Stellungsrückmeldung die Grenzwertschwellen des unteren Anschlags überschritten werden, löst die Dejustage ebenfalls eine Diagnosemeldung aus. Voraussetzung: Der Parameter "'52.XDIAG' Aktivierung der erweiterten Diagnose (Seite 179)" steht auf "On". Einstellmöglichkeit: • OFF • On SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 197 Wenn die Differenz zwischen unterem Anschlag und Initialisie- rungswert die Schwelle 1 unterschreitet, gibt der Stellungsregler eine Fehlermeldung aus. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 198: Überwachung Oberer Anschlag "G._Open
Dejustage der Stellungsrückmeldung die Grenzwertschwellen des oberen Anschlags überschritten werden, löst die Dejustage ebenfalls eine Fehlermeldung aus. Voraussetzung: Der Parameter "'52.XDIAG' Aktivierung der erweiterten Diagnose (Seite 179)" steht auf "On". Einstellmöglichkeit: • OFF • On SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 199 Wenn die Differenz zwischen oberem Anschlag und Initialisie- rungswert die Schwelle 1 unterschreitet, gibt der Stellungsregler eine Fehlermeldung aus. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 200: Überwachung Untere Grenztemperatur "H._Tmin
2. Stellen Sie in den Unterparametern die entsprechenden Parametwerwerte ein. Welche Einstellmöglichkeiten es in den Unterparametern gibt, wird nachfolgend beschrieben. Wenn der aktuelle Wert eine Schwelle überschreitet, gibt der Stellungsregler eine Fehlermeldung aus. Werkseinstellung ist "OFF". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 201 Wenn die aktuelle Temperatur im Gehäuseinnern die Schwelle 3 unterschreitet, gibt der Stellungsregler eine Fehlermeldung aus. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "-40.0C". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 202: Überwachung Obere Grenztemperatur "J._Tmax
Wenn die aktuelle Temperatur im Gehäuseinnern die Schwelle 2 überschreitet, gibt der Stellungsregler eine Fehlermeldung aus. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "80.0C". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 203: Überwachung Anzahl Gesamthübe "L._Strk
Grenzwertschwelle ist das Produkt aus "L1.LIMIT" und "L2.FACT1". Wenn Grenzwertschwelle 1 überschritten wird, dann wird die Schwelle-1-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "1.0". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 204: Überwachung Anzahl Richtungswechsel "O._Dchg
Einstellmöglichkeiten es in den Unterparametern gibt, wird nachfolgend beschrieben. Der aktuelle Wert wird im Diagnoseparameter "2 CHDIR" angezeigt. Wenn der aktuelle Wert eine Grenzwertschwelle überschreitet, gibt der Stellungsregler eine Fehlermeldung aus. Werkseinstellung ist "OFF". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 205 Wenn Grenzwertschwelle 3 überschritten wird, dann wird die Schwelle-3-Fehlermeldung ausgegeben. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "5.0". Siehe auch Anzeigen von Diagnosewerten (Seite 213) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 206: Überwachung Positionsmittelwert "P._Pavg
Referenzmittelwert gebildet wurde, dann steht der Parameter auf "IdLE". Anschließend starten Sie die Berechnung, indem Sie 5 Sekunden lang die Taste drücken. Die Darstellung im Display wechselt von "IdLE" auf "rEF". Der Referenzmittelwert wird berechnet. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 207 Wenn die Differenz zwischen Positionsmittelwert und Referenzmittelwert die Schwelle 3 überschreitet, gibt der Stellungsregler eine Fehlermeldung aus. In Parameter "XDIAG" wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung ist "10.0". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 208 Parametrieren/Adressieren 9.4 Beschreibung der Parameter SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 209: Alarm-, Fehler- Und Systemmeldungen
Grad schalten. Hebelarm sind nicht an den Stellweg ange- Wirksame Hebellänge bei Schubantrie- • passt. ben an Messbereich anpassen. NOINI Stellungsregler ist nicht initialisiert. Initialisierung starten. • Siehe auch Display (Seite 105) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 210: Systemmeldungen Während Der Initialisierung
Alarm-, Fehler- und Systemmeldungen 10.1 Darstellung von Systemmeldungen im Display 10.1.2 Systemmeldungen während der Initialisierung Anmerkungen zu den Tabellen: Steht für veränderliche Zahlenwerte Fehlersymbol (Schrägstrich): die Texte links und rechts des Schrägstrichs blinken abwechselnd SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 211: Meldungen Während Der Initialisierung
Schritte ("RUN1" bis "FINSH") laufen au- reicht tomatisch ab RUN1 / Fehler in "RUN1" keine Bewegung z. B. Für genügend Druckluft sorgen • ERROR durch Druckluftmangel Drossel(n) öffnen • Initialisierung neu starten • SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 212 Wert und Einheit des Ergebnisses nach dem Bei zu großem Wert Leckage beseitigen • Leckagetest %/MIN weiter mit "+" Taste • nn.n Initialisierung wurde erfolgreich beendet ggf. Mit Betriebsartentaste kurz quittieren und • SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 213: Systemmeldungen Beim Verlassen Der Betriebsart Konfigurieren
Kennlinie am Sollwert- Stützpunkt n 10.1.4 Systemmeldungen während des Betriebs Anmerkungen zu den Tabellen: steht für veränderliche Zahlenwerte Fehlersymbol (Schrägstrich): die Texte links und rechts des Schrägstrichs blinken abwechselnd SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 214: Meldungen Im Betrieb
(Preset) und Initia- lisierung durchfüh- EXSTP Antrieb wurde über Binä- reingang gestoppt EX UP Antrieb wird über Binä- reingang zum oberen Anschlag gefahren EXDWN Antrieb wird über Binä- reingang zum unteren Anschlag gefahren SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 215: Diagnose
Diagnosewert an. 3. Drücken Sie mindestens 2 Sekunden lang die Taste , um die Diagnoseanzeige zu verlassen. Vorgehensweise, um Diagnosewerte in umgekehrter Reihenfolge anzuwählen Drücken Sie gleichzeitig die Tasten SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 216: Übersicht Über Die Diagnosewerte
Stellzeit zu 0.0 / 0 ... 1000 ③ LEAK Leckage - / 0.0 ... 100.0 %/Minute ③ Partial-Stroke-Tests OFF / ###.#, fdini, s bei ###.# notSt, SdtSt, fdtSt, notd, Strt, StoP SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 217 Stunden ② Anzahl Betriebsstunden im Temperaturbereich 6 0 ... 4.29E9 Stunden ② Anzahl Betriebsstunden im Temperaturbereich 7 0 ... 4.29E9 Stunden ② Anzahl Betriebsstunden im Temperaturbereich 8 0 ... 4.29E9 Stunden SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 218: Bedeutung Der Diagnoseparameter
Werte in den rücksetzbaren Parameter lassen sich auf null setzen. • Drücken Sie hierfür mindestens 5 Sekunden lang die Taste Welche Werte rücksetzbar sind, entnehmen Sie der Tabelle in Kapitel "Übersicht über die Diagnosewerte (Seite 214)". SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 219: Diagnoseparameter '1.Strks' Anzahl Gesamthübe
Dieser Wert zeigt an, wie oft der Alarm angesprochen hat. 10.2.3.5 Diagnoseparameter '6.HOURS' Anzahl Betriebsstunden Anzeigebereich: 0 ... 4.29E9 Zweck: Der Betriebsstundenzähler wird stündlich hochgezählt, sobald der Stellungsregler mit elektrischer Hilfsenergie versorgt wird. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 220: Diagnoseparameter '7.Hourr' Rücksetzbarer Betriebsstundenzähler
Diagnoseparameter '9.TUP' Stellzeit AUF / '10.TDOWN' Stellzeit ZU Anzeigebereich: 0 ... 1000 Zweck: Dieser Wert zeigt die aktuelle aufwärtsgerichtete bzw. abwärtsge- richtete Stellzeit in Sekunden an, die während der Initialisierung ermittelt wurden. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 221: Diagnoseparameter '11.Leak' Leckagetest
Nach einer Minute zeigt das Display die Differenz zwischen An- triebsstellung vor und nach dem Test an. Das bedeutet: In einer Minute hat sich die Antriebsstellung um den angezeigten Wert verändert. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 222: Diagnoseparameter '12.Pst' Überwachung Des Partial-Stroke-Tests
Toleranzbereichs für den Start des Partial-Stroke-Tests. Es wird kein manueller Partial-Stroke-Test gestartet. • Strt - Start: Nach fünf Sekunden Drücken wird ein manueller Partial-Stroke-Test gestartet. • StoP - Stop: Der gerade ausgeführte Partial-Stroke-Test wird unterbrochen. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 223: Diagnoseparameter '13.Prpst' Zeit Seit Letztem Partial-Stroke-Test
• 0.0 ... 100.0 Zweck: Dieser Wert in Prozent gibt Aufschluss über die aktuelle dynamisch ermittelte Abweichung vom Modellverhalten. Wenn die zu Grunde liegende Funktion im Konfigurationsmenü deaktiviert ist, wird "OFF" angezeigt. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 224: Diagnoseparameter '16.Onlk' Pneumatische Leckage
Wert bei der Initialisierung verändert hat. Voraussetzung der Ermittlung ist die Aktivierung der "Dichtschließfunktion unten". Falls die zu Grunde liegende Funktion im Konfigurationsmenü deaktiviert ist, wird "OFF" angezeigt. Werkseinstellung: Siehe auch '39.YCLS' Stellgrößen-Dichtschließen (Seite 170) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 225: Diagnoseparameter '19.Open' Verschiebung Oberer Anschlag
• IdLE : untätig. Die Funktion ist noch nicht gestartet worden. • rEF: Referenzmittelwert wird berechnet. Die Funktion wurde gestartet und momentan läuft das Referenzintervall. • COMP: Vergleichsmittelwert wird berechnet. Die Funktion wurde gestartet und momentan läuft das Vergleichsintervall. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 226: Diagnoseparameter '21.P0' Potenziometerwert Unterer Anschlag / '22.P100' Potenziometerwert Oberer Anschlag
Wärmeausdehnung erhalten. Setzen Sie daher Parameter "P0" und/oder den Parameter "P100" neu, nach- dem sich prozessbedingte Wärmeausdehnung auf die Armatur vollständig ausgewirkt hat. Die Vorgehensweise ist nachfolgend beschrieben. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 227 5. Wechseln Sie zur Betriebsart "Automatik (AUT)". Siehe auch Anzeigen von Diagnosewerten (Seite 213) Überwachung unterer Anschlag "F._ZERO" (Seite 194) Überwachung oberer Anschlag "G._OPEN" (Seite 196) Wechsel der Betriebsart (Seite 109) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 228: Diagnoseparameter '23.Impup' Pulslänge Auf / '24.Impdn' Pulslänge Zu
Richtung bzw. in "Zu"-Richtung ab. Anzeige in Prozent. Die Werte entsprechen entweder dem manuell eingestellten Wert des Para- meters "'34.DEBA' Totzone des Reglers (Seite 167)" oder dem automatisch vom Gerät adaptierten Wert, wenn "DEBA" auf "Auto" eingestellt wurde. Werkseinstellung: 10.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 229: Diagnoseparameter '28.Ssup' Langsamgangzone Auf / '29.Ssdn' Langsamgangzone Zu
Gehäuseinnern werden laufend in Art eines Schleppzeigers ermittelt und gespeichert. Dieser Wert kann nur im Werk zurück- gesetzt werden. Um die Temperaturanzeige zwischen °C und °F umzuschalten, drücken Sie die Taste SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 230: Diagnoseparameter '33.T1
Zählvorgang bei doppelt wirkenden Antrieben: • Belüften (Y2) / Entlüften (Y1) => 42.VENT1 • Entlüften (Y1) / Belüften (Y2) => 43.VENT2 Der Wert wird stündlich in einen nicht flüchtigen Speicher geschrie- ben. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 231: Diagnoseparameter '44.Ven1R' / '45.Ven2R
Normalerweise wird diese Funktion über PDM bedient, Menübe- fehl "Gerät -> Wartungsinfo speichern". Der Vergleich der Daten der letzten Wartung mit den aktuellen Daten ist über SIMATIC PDM möglich. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 232: Diagnoseparameter '47.Prup' Prädiktion Auf / '48.Prdn' Prädiktion Zu
Sie zusätzlich zur Taste mehrmals die Taste . So erreichen Sie schneller die gewünschten Diagnose- parameter. Werkseinstellung: 10.2.3.32 Diagnoseparameter '57.mA' Sollwertstrom Hier können Sie sich den aktuellen Sollwert in mA anzeigen lassen. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 233: Online-Diagnose
Gerätestatus, der auch alle Störmeldungen beinhaltet, über den Befehl "#48" abgerufen werden. Siehe auch '52.XDIAG' Aktivierung der erweiterten Diagnose (Seite 179) Beschreibung erweiterte Diagnoseparameter A bis P (Seite 180) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 234: Übersicht Über Die Fehlercodes
Fall 1: Ventil klemmt oder ist A. PST≠OFF Stroke-Test über- Test innerhalb der Referenz- festgerostet. Erhöhte Haftrei- schreitet Refe- hubzeit erfolgreich durchge- bung. renzhubzeit. führt wird oder die Funktion deaktiviert wird. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 235 Zusätzliche Informationen zum Parameter finden Sie in den entsprechenden Parameterbeschreibungen Siehe auch Übersicht Initialisierungsparameter 1 bis 5 (Seite 151) Übersicht Applikationsparameter 6 bis 52 (Seite 152) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 236: Parameter Xdiag
Binäreingang 1, wird eine Störmeldung erzeugt. Dies kann z. B. ein Schalter zur Stopfbuchsenüberwachung, ein Temperaturschalter oder Grenzwertschalter (z. B. für Druck) sein. Binäreingang 2 (auf der Option Alarmmodul) kann in gleicher Weise konfiguriert werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 237: Überwachung Anzahl Gesamthübe
(manuelle Initialisierung, "5.INITM"). Eine entsprechende Diagnose wird für den oberen Anschlag durchgeführt. Mit dem Parameter "G. OPEN" wird der Grenzwert hierfür eingestellt. Die Aktivierung der "Dichtschließfunktion oben" (Parameter "YCLS") ist Voraussetzung. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 238: Überwachung Totzone
Störmeldung kommen. 10.3.4.12 13 Überwachung untere Grenztemperatur Diese Störmeldung tritt auf, wenn die unteren Grenztemperaturschwellen unterschritten werden. 10.3.4.13 14 Überwachung obere Grenztemperatur Diese Störmeldung tritt auf, wenn die oberen Grenztemperaturschwellen überschritten werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 239: Überwachung Positionsmittelwert
Stoß- oder Schockbeanspruchung (z. B. Dampfschläge oder losbrechende Klappen) • Feuchte (nasse) Druckluft • schmutzige (mit Feststoffpartikel verunreinigte) Druckluft • Wann tritt der Fehler auf? Ständig (reproduzierbar) • Sporadisch (nicht reproduzierbar) • Meist nach einer gewissen Betriebsdauer • SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 240: Siehe Auch
- Antrieb - Armatur Madenschraube von Kupplungsrad (Wartezeit > 5 min). überprüfen Schubantrieb: Festen Sitz von He- • bel auf Positionierwelle überprüfen. Sonstiges Spiel zwischen Antrieb • und Armatur beseitigen. Fehlertabelle 1 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 241: Abhilfemaßnahmen Tabelle 2
Alle Kontaktflächen mit Spiritus • • schen Elektronikplatte und Ventil- reinigen; Ventilblock-Kontaktfedern block können durch Abrieb bei evtl. etwas nachbiegen. Dauerbeanspruchung durch starke Vibrationen entstehen. Fehlertabelle 2 Siehe auch Reparatur/Hochrüsten (Seite 247) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 242: Abhilfemaßnahmen Tabelle 3
Schwenkantrieb: Festen Sitz der • • telwert. Antrieb - Armatur Madenschraube vom Kupplungsrad überprüfen. Schubantrieb: Festen Sitz von He- • bel auf Positionerwelle überprüfen. Sonstiges Spiel zwischen Antrieb • und Armatur beseitigen. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 243: Abhilfemaßnahmen Tabelle 5
Können sich Schrauben der elektri- • Zur Vorbeugung: Stellungsregler • schen Anschlussklemmen lösen. auf Schwingmetalle montieren. Können elektrische Anschluss- • klemmen und/oder elektronische Bauelemente losgerüttelt werden. Fehlertabelle 5 Siehe auch Reparatur/Hochrüsten (Seite 247) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 244 Alarm-, Fehler- und Systemmeldungen 10.4 Störungsbeseitigung SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 245: Instandhalten Und Warten
Instandhalten und Warten 11.1 Grundlegende Sicherheitshinweise WARNUNG Unzulässige Reparatur des Geräts • Reparaturarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. WARNUNG Unzulässiges Zubehör und unzulässige Ersatzteile Explosionsgefahr in explosionsgefährdeten Bereichen oder Geräteschaden. • Verwenden Sie ausschließlich Originalzubehör bzw. Originalersatzteile.
Seite 246: Gehäusereinigung
Wenn in der pneumatischen Hilfsenergie Schmutzpartikel enthalten sind, so setzen sich die Siebe zu und die Funktion des Stellungsreglers ist beeinträchtigt. Reinigen Sie die Siebe dann wie in den beiden folgenden Kapiteln beschrieben. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 247: Stellungsregler Mit Makrolongehäuse 6Dr5
3. Legen Sie die pneumatische Anschlussleiste ein. 4. Schrauben Sie die drei Schrauben an. Hinweis: Beim Makrolongehäuse sind die Schrauben selbstschneidend. 5. Deckel aufsetzen und festschrauben. 6. Rohrleitungen wieder anschließen und pneumatische Hilfsenergie zuführen. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 248: Stellungsregler Mit Edelstahlgehäuse 6Dr5
7. Initialisieren Sie den Stellungsregler gemäß Kapitel "Inbetriebnehmen (Seite 115)" VORSICHT Geräteschaden durch "Druckluftstoß" Nach dem Tausch der Grundelektronik, besteht die Gefahr eines Gerätschades durch einen "Druckluftstoß". • Beachten Sie die oben beschriebene Vorgehensweise. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 249: Reparatur/Hochrüsten
Zurückgesendete Geräte/Ersatzteile, denen keine Dekontaminations-Erklärung beigefügt ist, werden vor einer weiteren Bearbeitung auf Ihre Kosten fachgerecht gereinigt. Die Formulare finden Sie im Internet und auch auf der CD, die mit dem Gerät ausgeliefert wird. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 250: Entsorgung
Altgeräte (WEEE) nicht über kommunale Entsorgungsbetriebe entsorgt werden. Sie können an den Lieferanten innerhalb der EG zurückgesen- det oder an einen örtlich zugelassenen Entsorgungsbetrieb zurückgegeben werden. Beachten Sie die in Ihrem Land gel- tenden Vorschriften. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 251: Technische Daten
Bei ≤ -10 °C (≤ 14 °F) eingeschränkte Anzeigewiederholrate des Displays. Bei Verwendung mit Stellungsrückmeldemo- dul nur T4 zulässig. -20 ... +80 °C (-4 ... +176 °F) für 6DR55..-0G..., 6DR56..-0G..., 6DR55..-0D... und 6DR56..-0D... SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 252: Pneumatische Daten
< 75 dB < 80 dB A max Bei Fail in Place gilt: 3 ... 7 bar (43.5 ... 101.5 psi) Bei Ex d-Ausführung (6DR5..5-...) Werte um etwa 20 % reduziert. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 253: Konstruktiver Aufbau
5 Nm (3.7 ft lb) Schwenkantrieb Befestigungsschrauben DIN 933 M6x12- • 12 Nm (8.9 ft lb) Schubantrieb Befestigungsschrauben DIN 933 M8x16-A2 • 15 Nm (11.1 ft lb) Verschraubung Pneumatik G¼ • SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 254 • Ohne Ex-Schutz sowie mit Ex i: M20x1,5 oder ½-14 NPT Kabeldurchführung • Mit Ex-Schutz Ex d: Ex d-zertifiziert M20x1,5; ½-14 NPT oder M25x1,5 Anschlüsse, pneumatisch Innengewinde G¼ oder ¼-18 NPT SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 255: Regler
= 0,1 ... 10 % Fest einstellbar Analog-Digital-Wandler 10 ms Abtastzeit • ≤ 0,05 % Auflösung • ≤ 0,2 % Übertragungsfehler • ≤ 0,1 %/10 K (≤ 0.1 %/18 °F) Temperatureinflusseffekt • SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 256: Zertifikate, Zulassungen, Explosionsschutz
Ausführung gilt: Bei Verwendung mit Stellungsrückmeldemodul nur T4 zulässig. Bei Fail in Place gilt: T4: -20 ... +60 °C (-4 ... +140 °F) sowie T6: -20 ... +50 °C (-4 ... +122 °F) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 257: Elektrische Daten
Ohne HART • 11 nF "ic": 11 nF Mit HART • Wirksame innere Induktivität L 207 µH "ic": 207 µH Ohne HART • 310 µH "ic": 310 µH Mit HART • SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 258 U und I zw. U und I zw. U und I (2 eigensichere Stromkreise) Kommunikation HART HART-Version PC-Parametrier-Software SIMATIC PDM; unterstützt alle Geräteobjekte. Die Software ist nicht im Lieferumfang enthalten. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 259: Technische Daten Bei Erdgas Als Antriebsmedium
1) Abhängig vom Stelldruck und Volumen des Antriebs sowie der Häufigkeit der Ansteuerung. Der maximale Durchfluss beträgt 470 Nl/min bei einem Differenzdruck von 7 bar. Siehe auch Grundlegende Sicherheitshinweise (Seite 115) Pneumatischer Anschluss für 6DR5..0/1/2/3 (Seite 97) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 260: Optionsmodule
Potenzialfreier Kontakt, offen Signalzustand 1 Potenzialfreier Kontakt, geschlossen Kontaktbelastung 3 V, 5 μA Galvanisch vom Grundgerät ge- • trennt Signalzustand 0 ≤ 4,5 V oder offen Signalzustand 1 ≥ 13 V SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 261: Stellungsrückmeldemodul
= 100 mA "nA"/"t": ≤ DC 30 V ≤ 100 mA ≤ 1 W Wirksame innere Kapazität = 11 nF = 11 nF Wirksame innere Induktivität = vernachlässigbar klein L = vernachlässigbar klein SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 262: Sia-Modul
• R = 1,1 kΩ > 2,1 mA > 2,1 mA Signalzustand High • (nicht angesprochen) R = 10 kΩ < 1,2 mA < 1,2 mA Signalzustand Low (angespro- • chen) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 263: Grenzwert-Kontaktmodul
• An Schaltverstärker nach EN 60947-5-6: (NAMUR), Anschluss • = 8,2 V, R = 1 kΩ). R = 1,1 kΩ > 2,1 mA > 2,1 mA Signalzustand High • (nicht angesprochen) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 264: Emv-Filtermodul
= 100 mA = 75 mA = 33 mW = 120 mW = 1 μF = 1 μF = 1 mH = 1 mH Galvanische Trennung Galvanisch mit dem Grundgerät verbunden SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 265: Ncs-Sensor
= 180 nF Wirksame innere Induktivität = 922 μH = 922 μH Zertifikate und Zulassungen CE-Konformität Die zutreffenden Richtlinien und angewandten Normen mit deren Ausgabeständen finden Sie in der EG-Konformitätserklärung im Internet. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 266: Externes Stellungs-Erfassungssystem
(NAMUR) mit Rippe, Säulen oder ebener Fläche. Über Anbausatz 6DR4004-8D an Antriebe mit Befesti- An Schwenkantrieb • gungsebene gemäß VDI/VDE 3845 und IEC 60534-6-2: Die erforderliche Anbaukonsole ist antriebsseitig vorzuse- hen. Werkstoff SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 267 Nicht funkend "nA" Zone 2: II 3 G Ex nA IIC T6/T4 Gc Zul. Umgebungstemperatur T4: -40 ... +90 °C (-40 ... +194 °F) T6: -40 ... +60 °C (-40 ... +140 °F) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 268 Technische Daten 12.8 Optionsmodule SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 269: Maßbilder
Maße Edelstahlausführung (siehe hochgestellte Fußnoten in der Grafik) 99 mm (3.89 inch) 74 mm (2.91 inch) 98 mm (3.86 inch) Bild 13-1 Ausführung Makrolongehäuse und Edelstahlgehäuse (Maße siehe Fußnoten), Maße in mm (inch) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 270: Stellungsregler Mit Aluminiumgehäuse Schmal 6Dr5
13.2 Stellungsregler mit Aluminiumgehäuse schmal 6DR5..1 13.2 Stellungsregler mit Aluminiumgehäuse schmal 6DR5..1 ① Alle Luftanschlüsse G¼ oder ¼" NPT ② M20 x 1,5 oder NPT-Adapter Bild 13-2 Ausführung Aluminiumgehäuse schmal, Maße in mm (inch) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 271: Stellungsregler Mit Aluminiumgehäuse 6Dr5
Stellungsregler mit Aluminiumgehäuse 6DR5..3 ① Maß bei pneumatischer Anschlussleiste NPT ② Alle Luftanschlüsse G¼ oder ¼" NPT ③ M20 x 1,5 oder NPT-Adapter Bild 13-3 Ausführung Aluminiumgehäuse, Maße in mm (inch) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 272: Anschlussleiste Für Stellungsregler Mit Makrolongehäuse 6Dr5
Maßbilder 13.4 Anschlussleiste für Stellungsregler mit Makrolongehäuse 6DR5..0 und Aluminiumgehäuse 6DR5..3 13.4 Anschlussleiste für Stellungsregler mit Makrolongehäuse 6DR5..0 und Aluminiumgehäuse 6DR5..3 ① Gewindetiefe Bild 13-4 Anschlussleiste, Maße in mm (inch) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 273: Stellungsregler Mit Druckfestem Aluminiumgehäuse 6Dr5
13.5 Stellungsregler mit druckfestem Aluminiumgehäuse 6DR5..5 ① Alle Luftanschlüsse G¼ oder ¼" NPT ② Luftanschluss Y2, nur bei doppelt wirkender Variante Bild 13-5 Ausführung mit druckfestem Gehäuse, Maße in mm (inch) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 274 Maßbilder 13.5 Stellungsregler mit druckfestem Aluminiumgehäuse 6DR5..5 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 275: Ersatzteile/Zubehör/Lieferumfang
● Makrolongehäuse für einfach und doppelt wirkende Antriebe ● Aluminiumgehäuse für einfach und doppelt wirkende Antriebe ● Edelstahlgehäuse für einfach und doppelt wirkende Antriebe ● Druckfestes Gehäuse für einfach und doppelt wirkende Antriebe SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 276 ● Anbauflansch (NAMUR) für Sicherheitsventilblock ● Anbausätze für Schub– und Schwenkantrieb Zum getrennten Anbau von Stellungsregler und Positionssensor ● Externes Stellungs-Erfassungssystem ● Berührungsloser Stellungssensor (NCS) Hinweis Die Geräteausführung ist durch ein spezielles Typschild gekennzeichnet. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 277: Ersatzteile
6DR5..0; 6DR5..1; 6DR5..2; 6DR5..3 Manometer 0 ... 10 bar, Metall, G1/8, 3 Stück A5E32527731 6DR5... Manometer 0 ... 10 bar, Edelstahl, G1/8, 3 Stück A5E32527735 6DR5... Kleinteilesatz 1/4" NPT A5E33519994 6DR5..0; 6DR5..3 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 278: Lieferumfang Kleinteilesätze
Der Kleinteilesatz 1 mit der Artikelnummer C73451-A430-D85 umfasst folgende Positionen: Position Menge [Stück] Klemmstein Abgriffbügel Schraube DIN 7984 M6x25-A2 Federring DIN 127 B6-SN06031 Schraube SN 62217 G4x45-/16WN1452-TX-ST Schraube SN 62217 G4x14-Kombi-Torx-TX-ST Schraube SN 62217 G5x18-WN1452-T20-A2 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 279: Kleinteilesatz
Kleinteilesatz 2 Der Kleinteilesatz 2 mit der Artikelnummer C73451-A430-D86 umfasst folgende Positionen: Position Menge [Stück] Anschlussleiste C73451-A430-C21 Anschlussleiste C73451-A430-C22 Siebronde, umspritzt O-Ring 14-P431ANBR75 (schwarz) O-Ring 5.5-P431ANBR75 (schwarz) Schraube SN 62217 G5x18-WN1452-T20-A2 Schalldämpfer SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 280: Lieferumfang Externes Stellungs-Erfassungssystem
● Ein Grenzwert-Kontaktmodul mit Zubehör ● DVD mit Produktdokumentation ● Eine Gehäuseabdeckung mit vergrößertem Ausschnitt ● Eine Isolierabdeckung ● Zwei Kabelbinder ● Einen Satz Schilder, die je nach Geräteausführung aufgeklebt werden müssen. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 281: Lieferumfang Emv-Filtermodul
6DR55..-0.R/S • 6DR56..-0.R/S • ③ ⑥ Kabelverschraubung für Anschlussgewin- Adapter M20 auf ½-14 NPT für de M20x1,5 für 6DR5..0/1/2/3-0.N/P • 6DR5..0/1/2/3-0.G/M • Bild 14-1 Stellungsregler mit den unterschiedlichen Kabelverschraubungen und Adapter SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 282: 14.7 Zubehör
Stopfen Dichteinsatz für Schraube für Kunststoff Linsenschraube M3x6 14.7 Zubehör Zubehör finden Sie im Katalog FI 01 "Feldgeräte für die Prozessautomatisierung", zum Beispiel: ● Optionsmodule ● Berührungslose Stellungserfassung (NCS) ● Anbausätze ● Bediensoftware SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 283: A.1 Betrieb Mit Booster
Bleibt der Istwert auf dem Display nicht stabil oder wird bei einem konstanten Sollwert keine konstante Stellgröße erreicht, dann ist eine weitere Optimierung der Reglerdaten notwendig. Dies wird beschrieben in Kapitel "Optimierung Reglerdaten (Seite 113) ". Siehe auch Ablauf automatische Initialisierung (Seite 119) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 284: A.2 Zertifikate
Falls diese Dokumentation Ihre technischen Fragen nicht vollständig beantwortet, wenden Sie sich an den technischen Support unter: ● Support Request (http://www.siemens.de/automation/support-request) ● Weitere Informationen zu unserem technischen Support finden Sie unter Technischer Support (http://www.siemens.de/automation/csi/service) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 285 Neuigkeiten zum Support, Support-Dokumente einschließlich EDDs und Software und auch Support durch Experten. Weitere Unterstützung Wenn Sie weitere Fragen zum Gerät haben, wenden Sie sich bitte an Ihre Siemens- Vertretung vor Ort. Ihren Ansprechpartner vor Ort finden Sie unter: ● Partner (http://www.automation.siemens.com/partner) Dokumentationen zu diversen Produkten und Systemen finden Sie unter: ●...
Seite 286 Anhang A.4 Technische Unterstützung SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 287: Abkürzungen
Verband der Anwender der Prozessleittechnik Mess- und Regeltechnik in der che- mischen Industrie µC Mikrocontroller Ein-Chip-Computersystem Non-Contacting Position Sensor Berührungsloser Stellungssensor NEMA National Electrical Manufacturers US-amerikanische Normierungsinstitution Association Nationale Vereinigung der Elektrikhersteller SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 288 Mittlere Wahrscheinlichkeit Gefahr bringender Ausfälle einer Failure on Demand Sicherheitsfunktion im Anforderungsfall Safe Failure Fraction Anteil ungefährlicher Ausfälle: Anteil von Ausfällen ohne Potenzial, das sicherheitsbezogene System in einen gefährlichen oder unzulässigen Funktionszu- stand zu versetzen. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 289 Ein sicherheitsbezogenes System (SIS) führt die Sicherheits- funktionen aus, die erforderlich sind, um einen sicheren Zu- stand in einer Anlage zu erreichen oder aufrechtzuerhalten. Es besteht aus Sensor, Logikeinheit/Leitsystem und Aktor. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 290 Abkürzungen SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 291: Glossar
Die Bezeichnung ATEX ist die Abkürzung des französischen Begriffs "Atmosphère explosible". ATEX steht für die beiden Richtlinien der Europäischen Gemeinschaft auf dem Gebiet des Explosionsschutzes: die ATEX-Produktrichtlinie 94/9/EG und die ATEX- Betriebsrichtlinie 1999/92/EG. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 292 Störungen zu verursachen, die für andere in dieser Umwelt vorhandene Geräte unannehmbar sind. Ex d Zündschutzart "Druckfeste Kapselung". Wenn explosionsfähige Gemische in das Gehäuse des Betriebsmittels gelangen und sich im Gehäuse eine Zündquelle befindet. Die SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 293 Gegensatz zu Software, die auf Festplatten, CD-ROMs oder anderen Medien gespeichert ist. Die Firmware ist heute meistens in einem Flash-Speicher oder einem EEPROM gespeichert. Firmware nimmt als Software in der Hardware eine Mittelstellung zwischen SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 294: Frequenzumtastverfahren
Störungen, z. B. bei Defekten am Gerät, das erforderliche Maß an Sicherheit gewährleisten und Zündquellen vermeiden. Geräte dieser Kategorie sind für den Einsatz in Zone 2 bzw. 22 geeignet. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 295 Inkrement Von lat. incrementare, vergrößern. Bei der schrittweisen Erhöhung einer Größe oder Variablen ist das Inkrement der festgelegte Betrag der Änderung. Bezeichnet in der Informatik die stufenweise Erhöhung eines numerischen Werts.→Dekrement. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 296: Konfigurieren
Derselbe Schutz wie bei NEMA 4. Zusätzlicher Schutz der Gehäuse vor Korrosion. Parametrieren Beim Parametrieren werden einzelne Parametereinstellungen gezielt verändert, um den Stellungsregler an den Antrieb oder sonstige Erfordernisse anzupassen. Das Parametrieren erfolgt nach der vollständigen Inbetriebnahme des Stellungsreglers. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 297 Im umgekehrten Fall führt das Anlegen eines elektrischen Feldes an bestimmten Kristallflächen zu einer Kristallverformung. Process Device Manager PDM ist ein Siemens Software-Paket zur Projektierung, Parametrierung, Inbetriebnahme, und Wartung von Netzkonfigurationen und Feldgeräten. Bestandteil von SIMATIC Step7. Dient der Konfiguration und der Diagnose.
Seite 298: Sicherheitsbezogenes System
● Mittlere Wahrscheinlichkeit Gefahr bringender Ausfälle einer Sicherheitsfunktion im Anforderungsfall (PFDAVG) ● Hardwarefehler-Toleranz (HFT) ● Anteil ungefährlicher Ausfälle (SFF) SIMATIC Software Programme zur Prozessautomatisierung (z. B. PCS7, WinCC, WinAC, PDM, Step7). SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 299 Zone 22 ist ein Bereich, in dem bei Normalbetrieb eine gefährliche explosionsfähige Atmosphäre in Form einer Wolke aus in der Luft enthaltenem brennbaren Staub normalerweise nicht oder aber nur kurzzeitig auftritt. SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 300 Glossar SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 301: Index
Druckluft, 32 Optionsmodule, 24 Durchfluss, 257 Anschlussleiste, 124 Arbeitsweise, 26 Artikelnummer auf dem Typschild, 22 Einbauen Alarmmodul, 58 SIA-Modul, 61 Stellungsrückmeldemodul, 57 Bandkabel einkanaliger Betrieb, 144 Grafik, 51 Einstellungen, 146 Lage, 54 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 302 Mitnehmer, 40, 152 Modem, 30 Mitnehmerstift, 128, 130 HART-Modul, 29 Motherboard, (Siehe Grundelektronik) Hilfsenergie Ausfall, 99 Historie, 11 Hotline, 282 Hubabgriff NCS, 67 Lage, 54 Anschließen an EMV-Filtermodul, 93 Netzdruck, (siehe Zuluft) SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 303 Lage, 24 Schildersatz, 66 Schlitzinitiator, (siehe SIA-Modul) Tasten Schubantrieb Anbauen, 34 Lage, 24 Anbauerweiterung, 20 Träger Automatisch inbetriebnehmen, 127 Lage, 54 Automatisch inbetriebnehmen Typschild (Ablaufdiagramm), 119 Lage, 52 Einfach wirkend, 20 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 304 Verstärker, (Siehe Booster) Warnschild, (Siehe Schildersatz) Warnsymbole, 15 Weitere Unterstützung, 283 Werkseinstellung Auf ~ zurücksetzen, 127, 134 Y1, 147 Zahnkranz Lage, 54 Zertifikate, 15, 282 Zubehör, 274 Zuluft Lage, 24 Zuluft PZ, 147 SIPART PS2 mit und ohne HART Betriebsanleitung, 09/2014, A5E00074630-12...
Seite 306: Weitere Informationen
Weitere Informationen: www.siemens.de/prozessautomatisierung www.siemens.de/prozessinstrumentierung Siemens AG Änderungen vorbehalten A5E00074630 Industry Sector A5E00074630-12 Sensors and Communication © Siemens AG 2014 76181 Karlsruhe DEUTSCHLAND A5E00074630 www.siemens.com/automation...
