Einbauen/Anbauen

4.4 Stellungsregler in feuchter Umgebung einsetzen

Siehe auch
Schwenkantriebe vorbereiten für die Inbetriebnahme (Seite 127)
4.4 Stellungsregler in feuchter Umgebung einsetzen
Einleitung
Diese Information gibt Ihnen wichtige Hinweise für die Montage und den Betrieb des
Stellungsreglers in nasser Umgebung mit häufigem und starkem Regen oder/und lang
anhaltender tropischer Betauung. In dieser Umgebung ist die Schutzart IP66 nicht mehr
ausreichend, insbesondere wenn die Gefahr besteht, dass das Wasser einfriert.

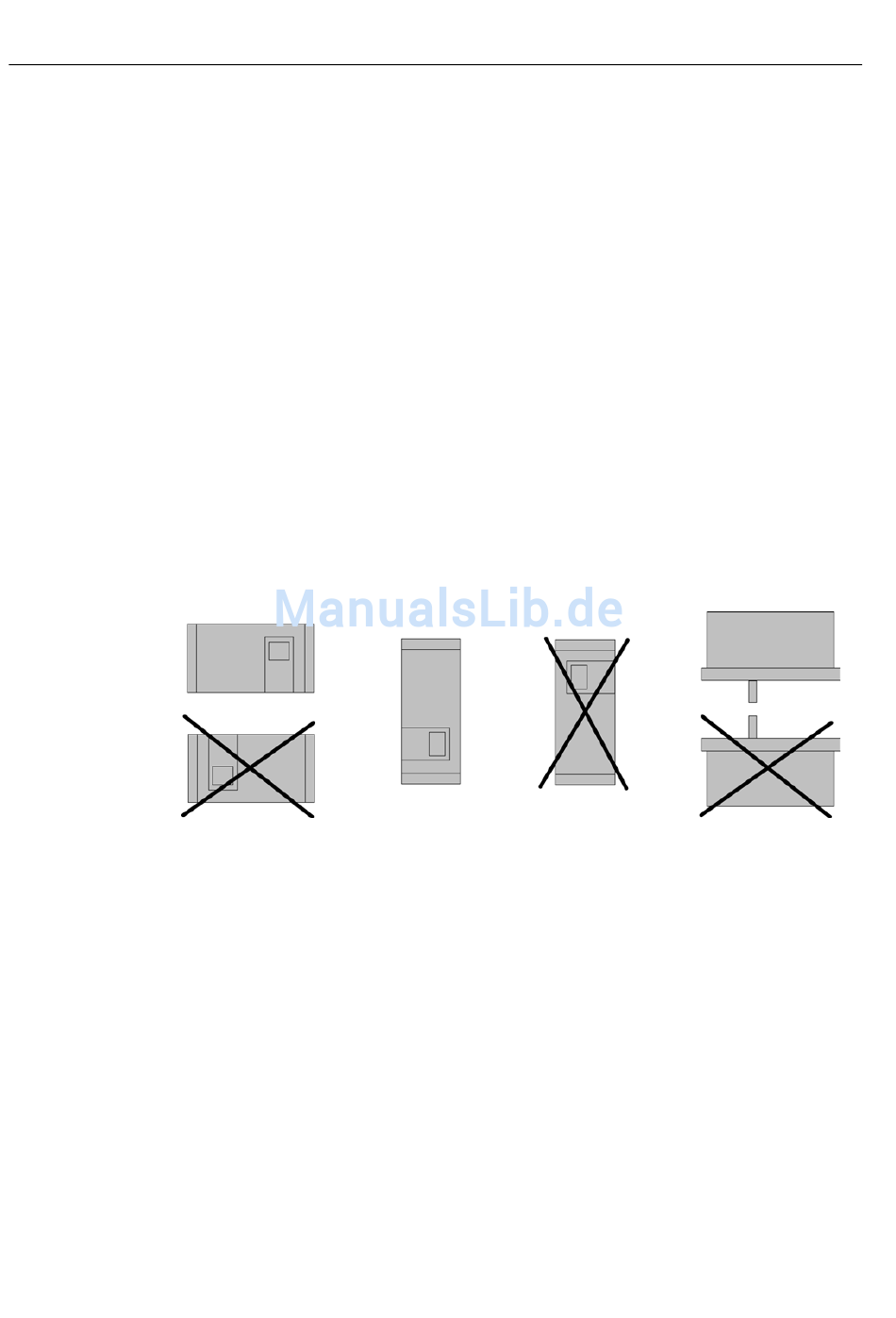

Günstige und ungünstige Einbaulagen
Vermeiden Sie ungünstige Einbaulagen:
● Um das Eindringen von Flüssigkeiten im normalen Betrieb in das Gerät z. B. durch die
Abluftöffnungen zu verhindern.
● Da sonst das Display schlecht lesbar ist.
Bild 4-8
Zusatzmaßnahmen gegen das Eindringen von Flüssigkeiten
Verhindern Sie mit Zusatzmaßnahmen das Eindringen von Flüssigkeiten, falls Sie durch die
Gegebenheiten gezwungen sind, den Stellungsregler in einer ungünstigen Einbaulage zu
betreiben.
Die notwendigen Zusatzmaßnahmen gegen das Eindringen von Flüssigkeiten sind abhängig
von der gewählten Einbaulage. Sie benötigen im Bedarfsfall zusätzlich:
● Verschraubung mit Dichtungsring, z. B. FESTO: CK - 1 / 4-PK-6
● Kunststoffschlauch ca. 20 bis 30 cm, z. B. FESTO: PUN - 8 x 1,25 SW
● Kabelbinder, die Anzahl und Länge ist abhängig von örtlicher Gegebenheit.
42
Günstige und ungünstige Einbaulagen
SIPART PS2 mit und ohne HART
Betriebsanleitung, 10/2013, A5E00074630-11
