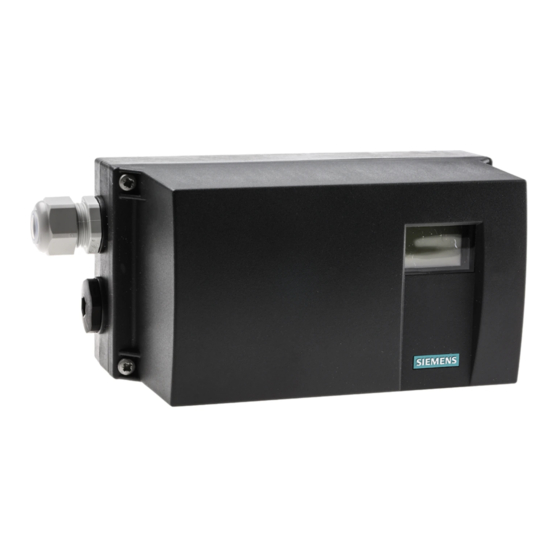

Siemens SIPART PS2 Betriebsanleitung
Vorschau ausblenden Andere Handbücher für SIPART PS2:
Inhaltsverzeichnis

Werbung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens SIPART PS2

  • Seite 3: Sipart Ps2 Mit Und Ohne Hart

    ___________________ SIPART PS2 mit und ohne HART Einleitung ___________________ Sicherheitshinweise ___________________ SIPART Beschreibung ___________________ Einbauen/Anbauen Elektropneumatische Stellungsregler ___________________ SIPART PS2 mit und ohne HART Anschließen ___________________ Bedienen Betriebsanleitung ___________________ In Betrieb nehmen ___________________ Funktionale Sicherheit ___________________ Parametrieren ___________________ Alarm-, Fehler- und...
  • Seite 4: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
  • Seite 5: Inhaltsverzeichnis

    Blockschaltbild für einfach und doppelt wirkende Antriebe ............ 30 3.4.2 Arbeitsweise HART-Funktion ....................31 3.4.3 HART Systemkonfiguration ....................31 3.4.4 SIMATIC PDM ........................32 Einbauen/Anbauen ..........................35 Grundlegende Sicherheitshinweise ..................35 4.1.1 Sachgemäße Montage......................38 Schubantrieb anbauen ......................38 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 6 Verhalten bei Ausfall der Hilfsenergien .................. 99 5.3.5 Pneumatik anschließen ......................102 Drosseln ..........................103 Bedienen ............................. 105 Bedienelemente ........................105 6.1.1 Display ..........................105 6.1.2 Tasten ..........................106 6.1.3 Version Firmware ......................... 108 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 7 9.4.1.2 '2.YAGL' Nenndrehwinkel der Stellungsreglerachse ............159 9.4.1.3 '3.YWAY' Hubbereich ......................160 9.4.1.4 '4.INITA' Initialisierung (automatisch) ................... 160 9.4.1.5 '5.INITM' Initialisierung (manuell) ..................161 9.4.2 Applikationsparameter 6 bis 52 .................... 161 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 8 10.2.4.4 Diagnosewert '4.A1CNT - Anzahl Alarme 1' / '5.A2CNT - Anzahl Alarme 2' ....... 216 10.2.4.5 Diagnosewert '6.HOURS - Anzahl Betriebsstunden' ............216 10.2.4.6 Diagnosewert '7.HOURR - Rücksetzbarer Betriebsstundenzähler' ........217 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 9 14 Überwachung obere Grenztemperatur ................235 10.3.4.14 15 Überwachung Positionsmittelwert ..................235 10.3.4.15 16 Überwachung Plausibilität der Werte für den Partial-Stroke-Test ........236 10.4 Störungsbeseitigung ......................236 10.4.1 Fehleridentifikation ........................ 236 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 10 Stellungsregler im nicht druckfesten Gehäuse ..............269 13.2 Anschlussleiste für Stellungsregler mit Makrolongehäuse 6DR5..0 und Aluminiumgehäuse 6DR5..3 ....................271 13.3 Stellungsregler mit druckfestem Gehäuse ................272 Ersatzteile / Zubehör / Lieferumfang ..................... 275 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 11 Betrieb mit Booster ....................... 281 Zertifikate ..........................282 Technische Unterstützung ....................282 Abkürzungen............................283 Abkürzungen für Stellungsregler ..................283 Abkürzungen für die Funktionale Sicherheit ................. 284 Glossar ............................... 287 Index..............................297 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 13: Einleitung

    1. Kapitel Einbauen/Anbauen (Seite 35) > Einfachere Inbetriebnahme von Schwenkantrieben durch Kupplungsrad mit zwei Stifte 2. Kapitel Technische Daten (Seite 249) > Erweiterung der zulässige Umgebungs- temperatur für den Betrieb bei -40 °C für Geräteausführung SIPART PS2 mit und ohne HART; Bestellzusatz -Z M40 Siehe auch Aufbau (Seite 22) Stellungsregler mit druckfestem Gehäuse (Seite 272)
  • Seite 14: Verwendungszweck

    4. Prüfen Sie den Lieferumfang durch Vergleichen Ihrer Bestellung mit den Lieferpapieren auf Richtigkeit und Vollständigkeit. WARNUNG Einsatz eines beschädigten oder unvollständigen Geräts Explosionsgefahr in explosionsgefährdeten Bereichen. • Benutzen Sie keine beschädigten oder unvollständigen Geräte. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 15: Transport Und Lagerung

    Der Inhalt dieser Anleitung ist weder Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines früheren oder bestehenden Rechtverhältnisses noch soll er diese abändern. Sämtliche Verpflichtungen der Siemens AG ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und alleingültige Gewährleistungsregelung enthält.
  • Seite 16 Einleitung 1.7 Hinweise zur Gewährleistung SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 17: Sicherheitshinweise

    ● National Electrical Code (NEC - NFPA 70) (USA) ● Canadian Electrical Code (CEC) (Canada) Weitere Bestimmungen für Anwendungen in explosionsgefährdeten Bereichen sind z. B.: ● IEC 60079-14 (international) ● EN 60079-14 (EG) Siehe auch Zertifikate (http://www.siemens.de/prozessinstrumentierung/zertifikate) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 18: Konformität Mit Europäischen Richtlinien

    Bereichen, können Gefahren für Personal, Anlage und Umwelt entstehen. • Ändern oder reparieren Sie das Gerät nur wie in der Anleitung zum Gerät beschrieben. Bei Nichtbeachtung werden die Herstellergarantie und die Produktzulassungen unwirksam. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 19: Anforderungen An Besondere Einsatzfälle

    Fall der Inbetriebnahme, des Betriebs, der Wartung oder des Betriebs in Anlagen berücksichtigen. Sollten Sie weitere Informationen wünschen, die in dieser Anleitung nicht enthalten sind, wenden Sie sich bitte an die örtliche Siemens-Niederlassung oder Ihren Siemens-Ansprechpartner. Hinweis Einsatz unter besonderen Umgebungsbedingungen Insbesondere wird empfohlen, sich vor dem Einsatz des Geräts unter besonderen...
  • Seite 20 • Schließen Sie das Gerät mit der Zündschutzart Eigensicherheit ausschließlich an einen eigensicheren Stromkreis an. • Beachten Sie die Vorgaben zu den elektrischen Daten im Zertifikat und/oder im Kapitel "Technische Daten (Seite 249)". SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 21: Beschreibung

    Getriebe. ● Bei Stellungsreglern mit Funktion "Fail in Place" wird bei Ausfall der elektrischen und/oder pneumatischen Hilfsenergie die aktuelle Position des Antriebs gehalten. Funktion gilt nicht in Verbindung mit SIL. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 22: Aufbau

    ● Integrierter Anbau an SAMSON, nicht für Ex d ① Manometerblock einfach wirkend ② Ventil ③ Laterne/Antriebsjoch ④ Stellungsregler einfach wirkend im nicht druckfesten Aluminiumgehäuse ⑤ Antrieb Bild 3-1 Stellungsregler angebaut an einfach wirkenden Schubantrieb SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 23 Bild 3-2 Stellungsregler angebaut an doppelt wirkenden Schwenkantrieb ① Stellungsregler einfach wirkend im druckfesten Aluminiumgehäuse ② Manometerblock einfach wirkend ③ Laterne/Antriebsjoch ④ Antrieb Bild 3-3 Stellungsregler im druckfesten Aluminiumgehäuse angebaut an Schubantrieb SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 24: Aufbau Typschilder

    Konformität mit länderspezifischen Richtlinien Hilfsenergie ⑤ ⑫ Eingebautes Optionsmodul Bestellzusatz (Kurzangabe) ⑥ ⑬ QR-Code zu mobiler Webseite mit gerätespe- Artikelnummer zifischen Informationen zum Produkt ⑦ ⑭ Fabrikationsnummer Produktname Bild 3-5 Aufbau Typschild, Beispiel SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 25: Erläuterung Der Ex-Angaben

    Aufbau Ex-Typschilder, Beispiel 3.2.3 Erläuterung der Ex-Angaben Erläuterung der Ex-Angaben ① ④ Kategorie für Einsatzbereich Maximale Oberflächentemperatur (Tem- peraturklasse) ② ⑤ Zündschutzart Geräteschutzniveau ③ Gruppe (Gas, Staub) Bild 3-7 Erläuterung der Ex-Angaben SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 26: Gerätekomponenten

    Anschlussbild auf Baugruppenabdeckung ⑧ ⑰ Drossel Y2 für doppelt wirkende Antriebe Spülluftumschalter ⑨ Abluftausgang mit Schalldämpfer bei doppelt wirkenden Antrieben nur bei geöffneten Stellungsregler möglich Bild 3-8 Ansicht Stellungsregler, Deckel offen SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 27: Grundelektronik

    Stellungsregler möglich Bild 3-9 Ansicht Stellungsregler im druckfesten Gehäuse, Deckel offen 3.3.2 Grundelektronik Bild 3-10 Grundelektronik, schematische Darstellung Auf der Grundelektronik befinden sich: ● CPU ● Speicher ● Analog-Digital-Wandler SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 28: Arbeitsweise

    Dabei werden die Ventile bei großen Regelabweichungen mit Dauerkontakt angesteuert. Dies erfolgt in der so genannten Schnellgangzone. Bei mittleren Regelabweichungen erfolgt die Ventilansteuerung durch pulslängenmodulierte Impulse. Dies erfolgt in der so genannten Langsamgangzone. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 29 Sie über die Kommunikationsprogramme, wie z. B. SIMATIC PDM und AMS, auslesen und dokumentieren. Insbesondere durch den Vergleich der Altwerte mit den aktuell ermittelten Werten können Sie Rückschlüsse auf den Verschleiß der Armatur ziehen. Dies geschieht über die Diagnosefunktion. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 30: Blockschaltbild Für Einfach Und Doppelt Wirkende Antriebe

    Federbelasteter pneumatischer Stellantrieb (einfach wirkend) ⑧ Pneumatischer Stellantrieb (doppelt wirkend) Bild 3-12 Blockschaltbild des elektropneumatischen Stellungsreglers, Funktionsplan Hinweis Alarmmodul und SIA-Modul ⑤ ⑥ Alarmmodul und SIA-Modul können nur alternativ eingesetzt werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 31: Arbeitsweise Hart-Funktion

    Der Stellungsregler kann in einer Vielzahl von Systemkonfigurationen eingesetzt werden: ● Stand-Alone, versorgt mit der erforderlichen Hilfsenergie, Kommunikation z. B. mit Zusatzgeräten (Handheld) ● Als Teil einer komplexen Systemlandschaft, z. B. SIMATIC S7 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 32: Simatic Pdm

    SIMATIC PDM bietet eine einfache Beobachtung der Prozesswerte, Alarme und Zustandsinformationen. Mit SIMATIC PDM können Sie Prozessgerätedaten: ● Anzeigen ● Einstellen ● Ändern ● Abspeichern ● Diagnostizieren ● Auf Plausibilität prüfen ● Verwalten ● Simulieren SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 33 Beschreibung 3.4 Arbeitsweise Weitere Informationen zu SIMATIC PDM finden Sie unter SIMATIC PDM Anleitungen und Handbücher (https://support.industry.siemens.com/cs/products?dtp=Manual&pnid=16983&lc=de-WW). SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 34 Beschreibung 3.4 Arbeitsweise SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 35: Einbauen/Anbauen

    Explosionsgefahr in explosionsgefährdeten Bereichen oder Geräteschaden. • Verwenden Sie ausschließlich Originalzubehör bzw. Originalersatzteile. • Beachten Sie alle relevanten Einbau- und Sicherheitshinweise, die in den Anleitungen zum Gerät, zum Zubehör und zu Ersatzteilen beschrieben sind. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 36 Druckluft betrieben werden darf. • Benutzen Sie die üblichen Wasserabscheider und Filter. In extremen Fällen ist ein zusätzliches Trocknungsgerät notwendig. • Benutzen Sie Trocknungsgeräten vor allem, wenn Sie den Stellungsregler bei tiefen Umgebungstemperaturen betreiben. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 37 • Um eine Gerätebeschädigung zu vermeiden, muss beim Einschrauben der NPT- Verschraubung in den NPT-Adapter der NPT-Adapter gegengehalten werden. Wert für Drehmoment siehe Kapitel "Technische Daten > Konstruktiver Aufbau (Seite 251)". SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 38: Sachgemäße Montage

    Es gibt Schubantriebe für den standardmäßigen Anbau nach IEC 60534 und den integrierten Anbau. Bei Antrieben mit integriertem Anbau verwenden Sie den reduzierten Anbausatz 6DR4004-8VK. Der integrierte Anbau ist nicht möglich bei druckfestem Edelstahlgehäuse (6DR5..6). SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 39 Laterne mit Vier Sechskantschrauben • ⑧ ebener Fläche ⑪ Scheibe • ⑩ Federring • ⑦ Laterne mit Zwei U–Bolzen • Säulen ⑳ Vier Sechskantmuttern • ⑪ Scheibe • ⑩ Federring • SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 40: Vorgehensweise

    Sechskantmutter M6 - DIN 934–A4 ⑲ 4-Kant Mutter M6 - DIN 557–A4 ⑳ Sechskantmutter M8 - DIN 934–A4 die laufenden Nummern beziehen sich auf die Bilder der Beschreibung der nachfolgenden Anbauschritte. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 41 Wert der Skala. Wenn Sie nach der Initialisierung den Wert des Stellwegs in mm benötigen: Achten Sie darauf, dass der eingestellte Hubwert mit dem Wert des Parameters "3.YWAY" übereinstimmt. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 42 Zylinderschraube ① 9. Montieren Sie den Anbauwinkel auf der Rückseite des Stellungsreglers. Verwenden ⑨ ⑩ ⑪ Sie hierfür 2 Sechskantschrauben , 2 Federringe und 2 Scheiben Bild 4-4 Montage mit Anbauwinkel SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 43 2. Orientieren Sie sich dabei an der Hebelskala des Antriebs. 3. Wenn kein symmetrischer Anbau möglich ist, müssen Sie auf jeden Fall gewährleisten, dass innerhalb des Hubbereichs die waagerechte Hebelstellung durchlaufen wird. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 44: Schwenkantrieb Anbauen

    Stellungsreglers auf. Schrauben Sie die Anbaukonsole mit den Sechskantschrauben ⑦ ⑧ und den Sicherungsscheiben fest. ⑤ 2. Kleben Sie die Zeigermarke auf die Anbaukonsole. Positionieren Sie die Zeigermarke ⑤ mittig zum Zentrierloch. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 45 (Artikelnummer TGX: 16300-1556) verwendet werden. Kupplungsrad Kupplungsrad, druckfestes Gehäuse ② 4. Setzen Sie den Mitnehmer auf den Stummel der Antriebsachse auf. Schrauben Sie ② ⑨ ⑩ den Mitnehmer mit der Zylinderschraube und der Scheibe fest. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 46 Verwenden Sie den Stift, an dem die Einkerbung in V-Form (B) ist, für Antriebe, die im Uhrzeigersinn schließen. Für Antriebe, die im Uhrzeigersinn öffnen, verwenden Sie den Stift, an dem die Einkerbung in rechteckiger Form (A) ist. Ausrichtung Anbaukonsole SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 47 7. Richten Sie die Einheit Stellungsregler/Anbaukonsole mittig auf dem Antrieb aus. 8. Schrauben Sie die Einheit Stellungsregler/Anbaukonsole fest. 9. Initialisieren Sie den Stellungsregler. 10.Fahren Sie den Stellungsregler nach der Inbetriebnahme in die Endlage. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 48 Die Aufkleber mit der Skala sind selbstklebend. Aufkleber mit Skala Aufkleber mit Skala, druckfestes Gehäuse H = Höhe Wellenstumpf ① Befestigungsebene Stellungsregler an der Anbaukonsole ② Schwenkantrieb Bild 4-6 Maße Anbaukonsole nach VDI/VDE 3845 (antriebsabhängig) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 49: Stellungsregler In Feuchter Umgebung Einsetzen

    ● Verschraubung mit Dichtungsring, z. B. FESTO: CK - 1 / 4-PK-6 ● Kunststoffschlauch ca. 20 bis 30 cm, z. B. FESTO: PUN - 8 x 1,25 SW ● Kabelbinder, die Anzahl und Länge ist abhängig von örtlicher Gegebenheit. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 50: Vorgehensweise Kunststoffschlauch An Die Verschraubung Montieren

    4. Befestigen Sie den Kunststoffschlauch mit einem Kabelbinder an der Armatur so, dass die Öffnung nach unten zeigt. 5. Stellen Sie sicher, dass der Kunststoffschlauch keinen Knick aufweist und die Abluft ungehindert ausströmt. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 51: Stellungsregler, Die Starken Beschleunigungen Oder Vibrationen Ausgesetzt Sind

    Stellungserfassung kann zu einem instabilen Regelverhalten des übergeordneten Regelkreises führen. ⑤ • Stellen Sie sicher, dass Getriebeübersetzungsumschalter und die Getriebefixierung ① auf denselben Wert eingestellt sind, entweder auf 33° oder auf 90°. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 52: Voraussetzung

    ● Der Stellungsregler ist angebaut. ● Sie wissen, ob die Getriebeübersetzung auf 33° oder auf 90° stehen muss. ● Der Stellungsregler ist erfolgreich in Betrieb genommen, d. h. die Initialisierung wurde mit "FINISH" abgeschlossen. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 53 Schraubendreher in die Rutschkupplungsfixierung (gilt nicht für Geräteausführung "druckfestes Gehäuse"). ⑦ 5. Drehen Sie die Rutschkupplungsfixierung mit dem Schraubendreher nach links zu. ⑥ Die Rutschkupplung ist fixiert (gilt nicht für Geräteausführung "druckfestes Gehäuse"). SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 54: Externe Stellungserfassung

    Das EMV-Filtermodul wird für die Reglereinheit immer dann verwendet, wenn statt des internen Positionssensors ein externes Stellungs-Erfassungssystem eingesetzt wird. Ein externes Stellungs-Erfassungssystem ist z. B. ein Potenziometer mit einem Widerstandswert 10 kΩ oder ein NCS-Sensor. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 55: Einbauen Optionsmodule

    Einbau Optionsmodule in standard- und eigensicherer Geräteausführung Einleitung Für den Stellungsregler in standard- und eigensicherer Geräteausführung gibt es folgende Optionsmodule: ● Stellungsrückmeldemodul ● Alarmmodul ● SIA-Modul ● Grenzwert-Kontaktmodul ● Internes NCS-Modul ● EMV-Filtermodul SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 56: Übersichtsbild

    Warnschild auf der dem Typschild ge- meter oder externes Stellungs- genüberliegenden Seite Erfassungssystem ⑤ ⑮ Bandkabel/Stecker für Alarmmodul, SIA-Modul SIA-Modul oder Grenzwert- oder Grenzwert-Kontaktmodul Kontaktmodul ⑥ ⑯ Bandkabel/Stecker für Stellungsrückmeldemo- Isolierabdeckung, gelb ⑦ ⑰ Grundelektronik Spezialschraube SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 57 Ventils zu vermeiden. ② Drehen Sie beide Befestigungsschrauben im Uhrzeigersinn gefühlvoll fest. 6. Fahren Sie fort, den Stellungsregler zusammenzubauen, indem Sie die Schritte 3 bis 1 in umgekehrter Reihenfolge ausführen. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 58: Einbau Optionsmodule In Geräteausführung "Druckfeste Kapselung

    Verwenden Sie dazu ausschließlich Kabeleinführungen bzw. Verschluss-Stopfen, die Ex d-zertifiziert sind. • Wenn Sie ein "Conduit-Rohrsystem" einsetzen, müssen Sie eine Zündsperre einbauen. Der Maximalabstand zwischen Zündsperre und dem Gehäuse des Stellungsreglers beträgt 46 cm (18"). SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 59 Bandkabel/Stecker für Alarmmodul, SIA-Modul oder Stift (Hubabgriff) Grenzwert-Kontaktmodul ⑥ ⑱ Bandkabel/Stecker für Stellungsrückmeldemodul Verstellrad der äußeren Rutschkupplung ⑦ ⑲ Grundelektronik Rückmeldungswelle ⑧ ⑳ Alarmmodul Befestigungsschrauben Träger ⑨ Stellungsrückmeldemodul Deckelsicherung ⑩ Typschild Zahnkranz SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 60 ② 8. Entfernen Sie die Baugruppenabdeckung . Lösen Sie dazu die beiden Schrauben mit einem Schraubendreher. 9. Bauen Sie die Optionsmodule ein, wie in den entsprechenden Kapiteln der einzelnen Optionsmodule beschrieben. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 61 Entnahmepunkt, beachten Sie die zuvor durchgeführten Schritte. 13.Wenn Sie die vorherigen Punkte alle erfolgreich abgeschlossen haben, fahren Sie fort, indem Sie die Schritte 4 bis 1 in umgekehrter Reihenfolge ausführen. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 62: Stellungsrückmeldemodul

    Vorgehensweise 1. Schieben Sie das Stellungsrückmeldemodul bis zum Anschlag in den unteren Schacht des Trägers. 2. Schließen Sie das Modul an die Grundelektronik an. Verwenden Sie hierfür das mitgelieferte 6-polige Flachbandkabel. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 63: Alarmmodul

    Dieser dient abhängig von den gewählten Parametern z. B. dazu, den Stellantrieb zu blockieren oder ihn in seine Endlage zu fahren. Die entsprechenden Einstellungen nehmen Sie am Parameter "BIN2" vor. Ausstattungsmerkmale Bild 4-12 Alarmmodul SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 64 3. Schließen Sie das Modul an die Grundelektronik an. Verwenden Sie hierfür das mitgelieferte 8-polige Flachbandkabel. 4. Fahren Sie fort mit den entsprechenden Schritten aus Kapitel Generelles zum Einbau der Optionsmodule (Seite 55). SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 65: Schlitzinitiator-Alarmmodul (Sia)

    Das Schlitzinitiator-Alarmmodul, kurz SIA-Modul, enthält drei Binärausgänge Vorgehensweise Schlitzinitiator-Alarmmodul einbauen 1. Sie haben die entsprechenden Schritte aus Kapitel Generelles zum Einbau der Optionsmodule (Seite 55) ausgeführt. 2. Entfernen Sie alle elektrischen Anschlüsse der Grundelektronik. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 66 Standardversion der Baugruppenabdeckung vorhanden sind. Kleben Sie die ausgewählten Schilder entsprechend der Standardversion auf die montierte Baugruppenabdeckung. 15.Fahren Sie fort mit den entsprechenden Schritten aus Kapitel Generelles zum Einbau der Optionsmodule (Seite 55). SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 67 Betriebs zu verhindern, sind die Stellscheiben relativ schwergängig ausgelegt. Sie erreichen eine leichtere und feinfühligere Justierung, in dem Sie die Haftreibung vorübergehend reduzieren. • Fahren Sie hierfür den Antrieb mehrmals auf und zu, während Sie gleichzeitig ④ ⑤ Stellscheiben festhalten. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 68: Grenzwert-Kontaktmodul

    3. Entfernen Sie die Grundelektronik. 4. Führen Sie das Grenzwert-Kontaktmodul von oben bis zur oberen Leiterplattenführung des Baugruppenträgers ein. 5. Schieben Sie das Grenzwert-Kontaktmodul in der Leiterplattenführung des Baugruppenträgers ca. 3 mm nach rechts. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 69 Standardversion der Baugruppenabdeckung vorhanden sind. Kleben Sie die ausgewählten Schilder entsprechend der Standardversion auf die montierte Baugruppenabdeckung. 15.Stellen Sie alle elektrischen Verbindungen her. Hinweis Schutzleiteranschluss Ein Schutzleiteranschluss ist sicherheitstechnisch nicht erforderlich und daher nicht vorgesehen. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 70 Betriebs zu verhindern, sind die Stellscheiben relativ schwergängig ausgelegt. Sie erreichen eine leichtere und feinfühligere Justierung, in dem Sie die Haftreibung vorübergehend reduzieren. • Fahren Sie hierfür den Antrieb mehrmals auf und zu, während Sie gleichzeitig ④ ⑤ Stellscheiben festhalten. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 71: Internes Ncs-Modul 6Dr4004-5L/-5Le

    ● Der für das interne NCS-Modul benötigte Steckplatz im Träger ist frei. Die folgenden Optionsmodule nutzen denselben Steckplatz im Träger: – Alarmmodul – SIA-Modul – Grenzwert-Kontaktmodul – Internes NCS-Modul ● Der Stellungsregler ist bzw. wird über die Stellungsreglerachse direkt an der Armatur angebaut. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 72: Vorgehensweise Internes Ncs-Modul Einbauen

    Bandkabel (A) vorhanden. Hier befestigen Sie das Bandkabel mit einem Kabelbinder am Container. 5. Schrauben Sie die Spezialschraube (E) in die Achse des Stellungsreglers ein. Ziehen Sie die Spezialschraube (E) mit einem Drehmoment von 2 Nm fest. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 73 Standardversion der Baugruppenabdeckung vorhanden sind. Kleben Sie die ausgewählten Schilder entsprechend der Standardversion auf die montierte Baugruppenabdeckung. 17.Fahren Sie fort mit den entsprechenden Schritten aus Kapitel Generelles zum Einbau der Optionsmodule (Seite 55). SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 74: Emv-Filtermodul

    ● Die Baugruppenabdeckung ist entfernt. ● Ein eventuell bereits eingebautes Optionsmodul ist entfernt. Wie Sie die Baugruppenabdeckung entfernen und Optionsmodule einbauen ist beschrieben in Kapitel "Generelles zum Einbau der Optionsmodule (Seite 55)" SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 75: Vorgehensweise Emv-Filtermodul Einbauen

    Bandkabel (A) vorhanden. Hier befestigen Sie das Bandkabel mit dem mitgelieferten Kabelbinder am Container. ⑥ 6. Befestigen Sie mit der im 4. Schritt gelösten Schraube das EMV-Filtermodul. ⑤ 7. Bauen Sie die Grundelektronik wieder in den Stellungsregler ein. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 76 Grundelektronik des Stellungsreglers. 9. Befestigen Sie wieder die Baugruppenabdeckung. Achten Sie darauf, dass kein Bandkabel eingeklemmt wird. 10.Fahren Sie fort mit den entsprechenden Schritten aus Kapitel "Generelles zum Einbau der Optionsmodule (Seite 55)". SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 77: Zubehör

    Manometerblock für doppelt wirkende Antriebe dargestellt. Stelldruck Zuluft Stelldruck Manometerblock anbauen Der Manometerblock wird mit den mitgelieferten Schrauben an den seitlichen pneumatischen Anschluss des Stellungsreglers angeschraubt. Benutzen Sie die mitgelieferten O-Ringe dabei als Dichtungselemente. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 78 Einbauen/Anbauen 4.7 Einbauen Optionsmodule SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 79: Anschließen

    • Stellen Sie sicher, dass die Speisequellen der verwendeten Stromkreise als eigensicher gekennzeichnet sind. WARNUNG Unsichere Kleinspannungsversorgung Explosionsgefahr in explosionsgefährdeten Bereichen durch Spannungsüberschlag. • Schließen Sie das Gerät an eine Kleinspannungsversorgung mit sicherer Trennung (SELV) an. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 80 Explosionsgefahr durch Ausgleichsströme zwischen dem explosionsgefährdeten Bereich und dem nicht explosionsgefährdeten Bereich. • Erden Sie geschirmte Leitungen, die in den explosionsgefährdeten Bereich führen, nur auf einer Seite. • Bei beidseitiger Erdung müssen Sie einen Potenzialausgleichsleiter verlegen. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 81 Zu hohe Umgebungstemperatur Beschädigung der Leitungsisolierung. • Setzen Sie bei einer Umgebungstemperatur ≥ 60 °C (140 °F) hitzebeständige Leitungen ein, die für eine mindestens 20 °C (36 °F) höhere Umgebungstemperatur ausgelegt sind. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 82 • Schließen Sie den Stromeingang I niemals an eine Spannungsquelle an, sonst kann der Stellungsregler zerstört werden. • Benutzen Sie immer eine Stromquelle mit einem maximalen Ausgangsstrom von I = 20 mA. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 83: Elektromagnetische Verträglichkeit

    Bild dargestellten Gewindebuchsen elektrisch leitend verbunden. Beachten Sie, dass dieser Schutz nur wirksam wird, wenn Sie mindestens eine dieser Buchsen durch elektrisch leitende (blanke) Anbauteile mit geerdeten Armaturen verbinden. Schirm Bild 5-1 Bodenplatte SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 84: Anschließen Elektrisch

    ③ ⑥ Grundelektronik HART-Communicator Bild 5-2 Geräteausführung 2-Leiter ① ④ Nicht explosionsgefährdeter Bereich Binäreingang 1 ② ⑤ Explosionsgefährdeter Bereich Signalquelle ③ ⑥ Grundelektronik HART-Communicator Bild 5-3 Geräteausführung 2-/3-/4-Leiter, mit Anschlussart 2-L SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 85 Bild 5-4 Geräteausführung 2-/3-/4-Leiter, mit Anschlussart 3-Leiter ① ⑤ Nicht explosionsgefährdeter Bereich Speisequelle ② ⑥ Explosionsgefährdeter Bereich Signalquelle ③ ⑦ Grundelektronik HART-Communicator ④ Binäreingang 1 Bild 5-5 Geräteausführung 2-/3-/4-Leiter, mit Anschlussart 4-Leiter SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 86: Anschlussgrafik Splitrange

    Stellbereich 2 ③ ⑧ Gerät 1 Binäreingang 2 ④ ⑨ Stellbereich 1 Gesamter Stellbereich Iy ⑤ ⑩ Binäreingang 1 Signalquelle ⑪ Speisequelle Bild 5-6 Reihenschaltung von zwei Stellungsreglern, z. B. Split-Range SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 87: Ncs-Sensor An Emv-Filtermodul Anschließen

    ⑨ Vref: grün Kabelverschraubung ④ ⑩ Vpos: schwarz Vierpoliges NCS-Kabel ⑤ ⑪ Masse: braun Non-Contacting Sensor (NCS) ⑥ ⑫ EMV-Filtermodul C73451-A430-D23 Kabelschuh des Kabelschirms Bild 5-7 Beispiel Anschluss NCS an EMV-Filtermodul SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 88 Dieser Masseanschluss funktioniert nur, wenn die Konsole niederohmig mit dem Massepotenzial der Anlage verbunden ist. Stellen Sie dies durch eine Widerstandsmessung sicher. Ggf. müssen Sie die Erdung durch eine zusätzliche Leitung vom NCS-Sensor zum Massepotenzial sicherstellen. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 89: Externes Stellungs-Erfassungssystem An Emv-Filtermodul Anschließen

    Stecker Bandkabel eingebautes Potenzi- Leitung ometer bzw. Stecker Bandkabel des EMV- Filtermoduls ⑤ ⑫ Grundelektronik Kabelverschraubung EMV-Filtermodul ⑥ ⑬ Schraube Eingangssignal für Stellungsregler ⑦ EMV-Filtermodul C73451-A430-D23 Bild 5-8 Anschluss an Stellungsregler SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 90 1. Verbinden Sie die drei Klemmen des externen Stellungs-Erfassungssystems mit den ① drei Klemmen des EMV-Filtermoduls über eine Leitung, wie in der Anschlussgrafik dargestellt. ⑩ ⑫ 2. Schrauben Sie die Kabelverschraubungen fest. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 91: Optionsmodule

    5.2 Anschließen elektrisch 5.2.4 Optionsmodule 5.2.4.1 Alarmmodul 6DR4004-6A und -8A ① ⑤ Nicht explosionsgefährdeter Bereich Störmeldung ② ⑥ Explosionsgefährdeter Bereich Grenzwert ③ ⑦ Alarmmodul Schaltverstärker ④ ⑧ Binäreingang 2 Schaltausgang Bild 5-9 Alarmmodul SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 92: Stellungsrückmeldemodul 6Dr4004-6J Und -8J

    ② ④ Explosionsgefährdeter Bereich Speisetrenner Bild 5-10 Stellungsrückmeldemodul 5.2.4.3 SIA-Modul 6DR4004-6G und -8G ① ④ Nicht explosionsgefährdeter Bereich Störmeldung ② ⑤ Explosionsgefährdeter Bereich Grenzwert ③ ⑥ SIA-Modul Schaltverstärker Bild 5-11 SIA-Modul SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 93: Grenzwert-Kontaktmodul 6Dr4004-6K Und -8K

    Zulassung zulässig. Die maximale Anschlussspannung beträgt hierbei AC/DC 30 V. Das Grenzwert-Kontaktmodul 6DR4004-8K ist für den Einsatz bei Stellungsreglern mit UL- Zulassung nicht zugelassen. Bei Nichtbeachtung erlischt die UL-Zulassung für den Stellungsregler. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 94 Anschlag der Grundelektronik. ① ② 5. Ziehen Sie die Schraube der durchsichtigen Abdeckung 6. Befestigen Sie die Leitungen jedes Schalters paarweise an der Lasche der Leiterplatte. ③ Verwenden Sie dazu die mitgelieferten Kabelbinder SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 95: Optionale Ausführung Stecker M12

    Technische Daten Beachten Sie die Vorgaben zu den elektrischen Daten im Zertifikat und/oder im Kapitel "Technische Daten (Seite 249)". Ansicht Polbild Steckseite Polbezeichnung Litzenfarbe Ste- cker M12 braun schwarz blau weiß SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 96: Stecker M12 Im Grundgerät

    Ausführung des Stellungsreglers ist der Stromausgang des Stellungsrückmeldemoduls mit einem Stecker M12 elektrisch verbunden. Tabelle 5- 3 Belegungsplan Klemme Stromausgang Polbezeichnung 61 (+) 1 - braun Schirmauflage Gehäuse 4 - schwarz 62 (-) 3 - blau SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 97: Stecker M12 Zum Anschluss Des Externen Stellungs-Erfassungssystems (-Z D54)

    4 - schwarz 42 (-) 3 - blau 51 (+) 2 - weiß Anschließen pneumatisch 5.3.1 Pneumatischer Anschluss für 6DR5..0/1/2/3 Aufbau Die pneumatischen Anschlüsse befinden sich auf der rechten Seite des Stellungsreglers. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 98: Integrierter Pneumatischer Anschluss

    Im Auslieferungszustand sind diese Anschlüsse durch Schrauben verschlossen. Der Abluftausgang ist für die Beschleierung des Abgriffraums sowie der Federkammer mit trockener Instrumentenluft zur Verhinderung von Korrosion vorgesehen. ① Stelldruck Y1 ② Abluftausgang Bild 5-15 Integrierter pneumatischer Anschluss SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 99: Pneumatischer Anschluss Für 6Dr5

    Sicherheitsstellung fahren. Vergewissern Sie sich, dass das Stellventil die Sicherheitsstellung erreicht hat. Wenn Sie nur die pneumatische Hilfsenergie zum Stellungsregler unterbrechen, wird die Sicherheitsstellung unter Umständen erst nach einer gewissen Wartezeit erreicht. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 100 Anschließen 5.3 Anschließen pneumatisch Bild 5-17 Pneumatischer Anschluss Stellwirkung SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 101 Anschließen 5.3 Anschließen pneumatisch Übersicht Stellwirkung Ausführung Fail in Place Bild 5-18 Pneumatischer Anschluss Stellwirkung bei Ausführung Fail in Place SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 102: Pneumatik Anschließen

    Regeleinrichtung ist die Folge. • Prüfen Sie nach der Montage der pneumatischen Anschlüsse die Dichtigkeit der gesamten Armatur. Siehe auch Verhalten bei Ausfall der Hilfsenergien (Seite 99) Wechsel der Betriebsart (Seite 109) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 103: Drosseln

    ② Drossel Y2, nur bei der Geräteausführung für doppelt wirkende Antriebe ③ Innensechskantschraube 2,5 mm Bild 5-19 Drosseln Siehe auch Pneumatischer Anschluss für 6DR5..5-0E... (Seite 99) Ablauf automatische Initialisierung (Seite 119) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 104 Anschließen 5.4 Drosseln SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 105: Bedienen

    Blinkender Indikator für nicht initialisierten Zustand. ① Initialisierungsbetrieb Potenziometereinstellung [%] ② Anzeige des aktuellen Stands der Initialisierung oder einer Störmeldung. ③ Indikator für laufende Initialisierung oder für eine Störmeldung. ① Konfigurieren Parameterwert ② Parametername ③ Parameternummer SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 106: Tasten

    Diagnosenummer Siehe auch Systemmeldungen vor der Initialisierung (Seite 207) Wechsel der Betriebsart (Seite 109) 6.1.2 Tasten ① Display ② Betriebsartentaste ③ Dekrement-Taste ④ Inkrement-Taste Bild 6-1 Display und Tasten des Stellungsreglers SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 107 Betriebsart "Konfigurieren" ebenfalls zur Auswahl von Parameterwerten. In Betriebsart "Handbetrieb" verfahren Sie mit dieser Taste den Antrieb. Hinweis Reihenfolge Durch gleichzeitiges Drücken der Taste werden die Parameter in umgekehrter Reihenfolge aktiviert. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 108: Version Firmware

    6.2.1 Übersicht über die Betriebsarten Um den Stellungsregler zu betreiben, stehen Ihnen fünf Betriebsarten zur Verfügung: 1. P-Handbetrieb (Auslieferungszustand) 2. Konfigurieren und Initialisierungsbetrieb 3. Handbetrieb (MAN) 4. Automatik (AUT) 5. Diagnose SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 109: Wechsel Der Betriebsart

    Bedienen 6.2 Betriebsarten 6.2.2 Wechsel der Betriebsart Das folgende Bild illustriert die verfügbaren Betriebsarten sowie den Wechsel zwischen den Betriebsarten. Bild 6-3 Wechsel zwischen den Betriebsarten Siehe auch Display (Seite 105) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 110: Übersicht Konfigurieren

    Sie verfahren den Antrieb mit den Tasten oder Zum Anpassen des Antriebs an den Stellungsregler wechseln Sie in die Betriebsart "Konfigurieren". Nach der vollständigen Initialisierung des Stellungsreglers ist die Ausgabe von Alarmen oder der Stellungsrückmeldung möglich. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 111: Konfigurieren Und Initialisieren

    Automatik ist die übliche Betriebsart. In dieser Betriebsart vergleicht der Stellungsregler die Sollwertposition mit der Istwertposition. Der Stellungsregler verfährt den Antrieb so lange, bis die Regelabweichung die parametrierbare Totzone erreicht. Wenn das Erreichen der Totzone nicht möglich ist, wird eine Störmeldung ausgegeben. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 112: Optimierung Reglerdaten

    Die ermittelten Daten sind für eine kurze Ausregeldauer bei geringem Überschwingen optimiert. Durch Datenoptimierung lässt sich das Ausregeln beschleunigen oder die Dämpfung verstärken. Folgende Sonderfälle bieten sich z. B. für eine gezielte Datenoptimierung an: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 113 Stellinkrementen und häufigem Ansteuern des Antriebs. Große Werte sind bei großen Antriebsvolumina vorteilhaft. Hinweis Stellinkremente • Zu kleine Werte bewirken keine Bewegung. • Große Stellinkremente führen bei kleinen Antrieben auch zu großen Bewegungen. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 114 Bezugsgröße Zur Optimierung der Regeldaten ist es von Vorteil, eine feste Bezugsgröße zu haben. Stellen Sie daher die Totzone des Reglers in Parameter '34.DEBA' von "Auto" auf einen festen Wert um. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 115: In Betrieb Nehmen

    • Prüfen Sie vor Inbetriebnahme, ob die Abdeckung, Sicherungen der Abdeckung und Kabeldurchführungen vorschriftsmäßig montiert sind. Ausnahme: Geräte der Zündschutzart Eigensicherheit "Ex i" dürfen auch unter Spannung in explosionsgefährdeten Bereichen geöffnet werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 116 • Prüfen Sie die Schwere des Fehlers. • Beheben Sie den Fehler. • Wenn der Fehler weiter besteht: – Setzen Sie das Gerät außer Betrieb. – Verhindern Sie die erneute Inbetriebnahme. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 117: Übersicht

    1. Nach der Montage des Stellungsreglers an einen pneumatischen Antrieb müssen Sie den Stellungsregler mit pneumatischer und elektrischer Hilfsenergie versorgen. 2. Vor der Initialisierung befindet sich der Stellungsregler in der Betriebsart "P-Handbetrieb". Dabei blinkt in der unteren Zeile des Displays "NOINI". SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 118 Mit einem entsprechend parametrierten und aktivierten Binäreingang schützen Sie die vorgenommenen Einstellungen gegen unbeabsichtigtes Verstellen. Siehe auch Übersicht über die Betriebsarten (Seite 108) Stellungsregler, die starken Beschleunigungen oder Vibrationen ausgesetzt sind (Seite 51) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 119: Ablauf Automatische Initialisierung

    Ermittlung und Anzeige der Stellzeit (Leckagetest) RUN4 Minimierung der Stellinkremente RUN5 Optimierung des Einschwingverhaltens Ende Die folgenden Struktogramme beschreiben den Ablauf der Initialisierung. Die Bezeichnungen "Auf/Zu" bzw. "Up/Down" kennzeichnen den Wirksinn der Antriebe. Schubantrieb Schwenkantrieb SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 120 In Betrieb nehmen 7.3 Ablauf automatische Initialisierung Ablauf RUN1 Dieses Struktogramm beschreibt die Ermittlung des Wirksinns. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 121: Ablauf Run2 Bei Schwenkantrieben

    In Betrieb nehmen 7.3 Ablauf automatische Initialisierung Ablauf RUN2 bei Schwenkantrieben Dieses Struktogramm beschreibt den Ablauf der Stellwegkontrolle. Zusätzlich finden Sie Angaben zum Ablauf des Abgleichs von unterem und oberem Anschlag. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 122 In Betrieb nehmen 7.3 Ablauf automatische Initialisierung Ablauf von RUN2 bei Schubantrieben Dieses Struktogramm beschreibt die Ermittlung der Stellwegkontrolle. Zusätzlich finden Sie Angaben zum Ablauf des Abgleichs von unterem und oberem Anschlag. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 123 7.3 Ablauf automatische Initialisierung Ablauf von RUN3 bis RUN5 Dieses Struktogramm beschreibt: ● Ermittlung und Anzeige der Stellzeit/Leckage in RUN3 ● Minimierung der Stellinkremente in RUN4 ● Optimierung des Einschwingverhaltens RUN5 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 124: Spülluftumschaltung

    ● In der Stellung OUT wird die Spülluft direkt nach außen geleitet. ① Spülluftumschalter ② Pneumatische Anschlüsse Y1, PZ und Y2 Bild 7-1 Spülluftumschalter am Ventilblock, Ansicht auf die pneumatische Anschlussseite des Stellungsreglers bei geöffnetem Deckel Werkseinstellung ist Stellung "IN". SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 125: Schubantriebe In Betrieb Nehmen

    Potenziometerspannung (P) in Prozent angezeigt, z. B.: "P37.5", und auf der unteren Zeile blinkt "NOINI": 2. Verbinden Sie Antrieb und Stellungsregler mit den pneumatischen Leitungen. 3. Versorgen Sie den Stellungsregler mit der pneumatischen Hilfsenergie. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 126 Magnethalters, siehe Kapitel Internes NCS-Modul 6DR4004-5L/-5LE (Seite 71)". Voraussetzung: Parameter '1.YFCT' Stellantriebsart (Seite 157) ist eingestellt. Siehe auch Schubantrieb anbauen (Seite 38) Einbau Optionsmodule in Geräteausführung "druckfeste Kapselung" (Seite 58) Externe Stellungserfassung (Seite 54) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 127: Automatische Initialisierung Von Schubantrieben

    Einstellung Folgendes dar: 3. Überprüfen Sie, ob der angezeigte Wert im Parameter "2.YAGL" mit der Einstellung des Getriebeübersetzungsumschalters übereinstimmt. Korrigieren Sie gegebenenfalls die Einstellung des Getriebeübersetzungsumschalters auf 33° bzw. 90°. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 128 Display in der unteren Zeile dargestellt. Der Initialisierungsvorgang ist abhängig vom verwendeten Antrieb und dauert bis zu 15 Minuten. 7. Die folgende Anzeige signalisiert, dass die automatische Initialisierung abgeschlossen ist: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 129: Manuelle Initialisierung Von Schubantrieben

    1. Der Stellungsregler ist für den Einsatz an Schubantrieben vorbereitet. 2. Die Antriebsspindel lässt sich vollständig verfahren. 3. Die angezeigte Potenziometerstellung befindet sich im zulässigen Bereich von "P5.0" bis "P95.0". SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 130: Schubantrieb Manuell Initialisieren

    2. Stellen Sie den Parameter mit Taste oder auf den abgelesenen Wert ein. 5. Rufen Sie Parameter "5.INITM" auf. Drücken Sie hierfür zweimal die Taste . Das Display stellt Folgendes dar: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 131 5. Wechseln Sie in die Betriebsart "P-Handbetrieb". 6. Korrigieren Sie den Stellweg sowie die Stellungserfassung. 10.Legen Sie die obere Endlage der Antriebsspindel fest. Fahren Sie den Antrieb mit Taste oder in die gewünschte Position. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 132: Manuelle Initialisierung Abbrechen

    2. Verlassen Sie die Betriebsart "Konfigurieren". Drücken Sie hierfür mindestens 5 Sekunden lang die Taste . Der Software-Stand wird dargestellt. Nach Loslassen der Taste befindet sich der Stellungsregler in der Betriebsart "P-Handbetrieb". Der Stellungsregler ist nicht initialisiert. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 133: Schwenkantriebe In Betrieb Nehmen

    Endlage. Hinweis Endlage Durch gleichzeitiges Drücken der Tasten beschleunigen Sie das Erreichen der Endlage. 3. Fahren Sie den Antrieb nach der Prüfung in eine mittlere Position. Damit beschleunigen Sie die Initialisierung. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 134: Automatische Initialisierung Von Schwenkantrieben

    Schubantrieb auf Schwenkantrieb, bis das Display Folgendes darstellt: 3. Rufen Sie Parameter "2.YAGL" auf. Drücken Sie hierfür kurz die Taste . Dieser Parameter wurde bereits automatisch auf 90° eingestellt. Das Display stellt Folgendes dar: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 135: Automatische Initialisierung Abbrechen

    Sekunden lang die Taste Der Software-Stand wird angezeigt. Nach Loslassen der Taste befindet sich der Stellungsregler in der Betriebsart "P- Handbetrieb". Der Schwenkantrieb ist nicht initialisiert. Siehe auch Ablauf automatische Initialisierung (Seite 119) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 136: Manuelle Initialisierung Von Schwenkantrieben

    2. Stellen Sie den Parameter "YFCT" auf "turn". Drücken Sie hierfür die Taste . Das Display stellt Folgendes dar: 3. Rufen Sie den zweiten Parameter "YAGL" auf. Drücken Sie hierfür die Taste . Das Display stellt Folgendes dar: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 137 5. Wechseln Sie in die Betriebsart "P-Handbetrieb". 6. Korrigieren Sie den Stellweg sowie die Stellungserfassung. 10.Legen Sie die obere Endlage des Antriebs fest. Fahren Sie den Antrieb mit Taste oder in die gewünschte Position. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 138: Gerätetausch

    Anpassung des Stellungsreglers an Ihren Antrieb möglich. Der Stellungsregler arbeitet nach der Initialisierung zunächst mit den manuell voreingestellten Parametern. • Führen Sie daher so bald wie möglich eine automatische oder manuelle Initialisierung durch. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 139 9. Wenn der angezeigte Stellungsistwert vom notierten Wert abweicht, korrigieren Sie die Abweichung durch Verstellen der Rutschkupplung. 10.Stimmen angezeigter und notierter Wert miteinander überein, ist der neue Stellungsregler betriebsbereit. 11.Lösen Sie die Fixierung des Antriebs. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 140 Siehe auch Ablauf automatische Initialisierung (Seite 119) Automatische Initialisierung von Schubantrieben (Seite 127) Automatische Initialisierung von Schwenkantrieben (Seite 134) Manuelle Initialisierung von Schubantrieben (Seite 129) Manuelle Initialisierung von Schwenkantrieben (Seite 136) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 141: Funktionale Sicherheit

    Funktionale Sicherheit in der Prozessinstrumentierung (http://www.siemens.de/SIL) Sicherheitsfunktion Die Sicherheitsfunktion beim Stellungsregler SIPART PS2 ist das Entlüften des angeschlossenen Antriebs. Durch die dort eingebaute Feder wird das Ventil in die geforderte Sicherheitsstellung gebracht. Abhängig von der Wirkrichtung dieser Feder wird das Ventil vollständig geöffnet oder geschlossen.
  • Seite 142 Automatisierungssystem übertragen wird. Das Automatisierungssystem überwacht diesen Messwert. Bei Unterschreiten oder Überschreiten des Grenzwerts erzeugt das Automatisierungssystem ein Abschaltsignal für den angeschlossenen Aktor, der das zugehörige Ventil in die vorgegebene Sicherheitsstellung bringt. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 143: Safety Integrity Level (Sil)

    SIL 3 60 bis 90 % SIL 2 SIL 3 SIL 4 90 bis 99 % SIL 3 SIL 4 SIL 4 > 99 % SIL 3 SIL 4 SIL 4 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 144: Einstellungen

    ● Die Signalquelle mit 0 mA oder die Speisequelle mit 0 V für den Stellungsregler SIPART PS2 wird von einem sicheren System generiert, welches für den einkanaligen Betrieb SIL 2 erfüllt. ● Der angeschlossene Antrieb muss einfach wirkend sein und durch Federkraft bei folgenden Fällen das Ventil in die sichere Endlage bringen:...
  • Seite 145: Wartung/Überprüfung

    (Seite 144)" Sicherheit überprüfen Prüfen Sie regelmäßig die Sicherheitsfunktion des gesamten Sicherheitskreises gemäß IEC 61508/61511. Die Testintervalle werden u. a. bei der Berechnung jedes einzelnen Sicherheitskreises einer Anlage (PFD ) bestimmt. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 146 Funktionale Sicherheit 8.6 Wartung/Überprüfung SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 147: Parametrieren

    ● Logbuch mit Zeitstempel zur Dokumentation aller Ereignisse, wie zum Beispiel das Überschreiten von Schwellen. ● Assistenten, die durch die relevanten Parameter führen bei der Inbetriebnahme, beim Partial-Stroke-Test sowie bei den Offline-Test. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 148: Konfigurationsschaltbild Wirkungsweise Der Parameter

    Parametrieren 9.2 Konfigurationsschaltbild Wirkungsweise der Parameter Konfigurationsschaltbild Wirkungsweise der Parameter Bild 9-1 Konfigurationsblockschaltbild SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 149: Parameterübersicht, Tabellarisch

    Wenn Sie den Stellungsregler in allen Details kennen lernen wollen, erproben Sie schrittweise die Wirkungen der restlichen Parameter durch gezieltes Probieren. Hinweis Werkseitig eingestellte Parameterwerte sind in der folgenden Tabelle fett abgedruckt. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 150 Wenn benutzt, muss der Wert am Antrieb mit dem eingestellten Hubbereich am Hebelarm übereinstimmen. Mitnehmer muss auf den Wert des Antriebshubs bzw., wenn dieser nicht skaliert ist, auf den nächstgrößeren ska- lierten Wert eingestellt werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 151: Übersicht Applikationsparameter 6 Bis 52

    - 25 33 : 1 n1 - 33 50 : 1 n1 - 50 Frei einstellbar FrEE 13.SL0 ... Sollwert-Stützpunkt 33.SL20 13.SL0 0.0 ... 100.0 14.SL1 ..5 % ... SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 152 -doWn Bewegung blockieren StoP -StoP Partial-Stroke-Test -PSt 44.AFCT Alarmfunktion Normal Invertiert Ohne A1 = Min, A2 = Max A1 = Min, A2 = Min A1 = Max, A2 = Max SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 153 Sollwert-Stützpunkte erscheinen nur bei Auswahl von '12.SFCT = FrEE'. 'Öffner' bedeutet: Aktion bei geöffnetem Schalter bzw. Low-Pegel 'Schließer' bedeutet: Aktion bei geschlossenem Schalter bzw. High-Pegel 'Normal' bedeutet: High-Pegel, keine Störmeldung 'Invers' bedeutet: Low-Pegel, keine Störmeldung '+' bedeutet: Logische ODER-Verknüpfung SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 154: Übersicht Erweiterte Diagnoseparameter A Bis P

    DEVI Überwachung dynamisches Armaturverhalten mit den folgenden Parametern: b1.TIM Zeitkonstante Auto / 1 ... 400 b2.LIMIT Grenzwert 0.1 ... 1.0 ... 100.0 b3.FACT1 Faktor 1 0.1 ... 5.0 ... 100.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 155: Übersicht Parameter C

    Überwachung unterer Anschlag mit den folgenden Parametern: F1.LEVL1 Schwelle 1 0.1 ... 1.0 ... 10.0 F2.LEVL2 Schwelle 2 0.1 ... 2.0 ... 10.0 F3.LEVL3 Schwelle 3 0.1 ... 4.0 ... 10.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 156: Übersicht Parameter G

    Grenzwert Anzahl Gesamthübe 1 ... 1E6 ... 1E8 L2.FACT1 Faktor 1 0.1 ... 1.0 ... 40.0 L3.FACT2 Faktor 2 0.1 ... 2.0 ... 40.0 L4.FACT3 Faktor 3 0.1 ... 5.0 ... 40.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 157: Beschreibung Der Parameter

    • ncSLL • -ncLL Zweck: Mit diesem Parameter passen Sie den Stellungsregler an den jeweiligen Antrieb an. • turn/-turn: Verwenden Sie diese Einstellung für einen Schwenkantrieb bei einem direkt angebauten Stellungsregler. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 158 • Parameter '3.YWAY' Hubbereich (Seite 160) wird bei Einstellung 'WAY', '-WAY', 'ncSLL' oder '-ncLL' angezeigt. • turn/-turn: Parameter '2.YAGL' Nenndrehwinkel der Stellungsreglerachse (Seite 159) stellt sich automatisch fest auf 90° ein. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 159: 2.Yagl' Nenndrehwinkel Der Stellungsreglerachse

    '2.YAGL' ist nur einstellbar, wenn '1.YFCT' auf 'WAY'/'-WAY' oder auf 'FWAY'/'-FWAY' steht. Bei allen anderen Einstellungen von '1.YFCT' wird bei '2.YAGL' automatisch ein Winkel von 90° eingestellt. Werkseinstellung: 33° Siehe auch Ablauf automatische Initialisierung (Seite 119) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 160: 3.Yway' Hubbereich

    1. Wählen Sie die Einstellung "Strt". 2. Drücken Sie dann mindestens 5 Sekunden lang die Taste Das Display stellt dabei in der unteren Zeile den Ablauf der Initiali- sierung durch "RUN1" bis "RUN5" dar. Werkseinstellung: NOINI SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 161: 5.Initm' Initialisierung (Manuell)

    9.4.2 Applikationsparameter 6 bis 52 9.4.2.1 '6.SCUR' Strombereich des Sollwerts Voraussetzung: • Sie haben einen SIPART PS2 in Ausführung "2-, 3-, 4-Leiter". • Stellungsregler ist angeschlossen entsprechend den in Kapitel "Anschließen elektrisch (Seite 84)" dargestellten Anschlussgrafiken für 2-/3-/4-Leiter. Einstellmöglichkeit: • 0 MA •...
  • Seite 162: 7.Sdir' Sollwertrichtung

    • Fallend (FALL): Ein höherer Wert am Sollwerteingang führt zum Schließen des Ventils. Die Sollwertrichtung wird hauptsächlich für den Splitrange-Betrieb sowie bei einfach wirkenden Antrieben mit der Sicherheitsstellung 'uP' verwendet. Werkseinstellung: riSE SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 163: 8.Spra' Sollwert Splitrange Anfang / '9.Spre' Sollwert Splitrange Ende

    Sollwert. So können Splitrange-Aufgaben mit den folgenden Kennlinien gelöst werden: • steigend/fallend • fallend/steigend • fallend/fallend • steigend/steigend Werkseinstellung: Bei "SPRA": 0.0 Bei "SPRE": 100.0 Bild 9-2 Beispiel: Splitrange-Betrieb mit zwei Stellungsreglern SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 164: 10.Tsup' Sollwertrampe Auf / '11.Tsdo' Sollwertrampe Zu

    Parameter "'13.SL0' ... '33.SL20' Sollwert-Stützpunkt (Seite 165)" dargestellt. Werkseinstellung: Sieben Ventilkennlinien sind im Stellungsregler hinterlegt und werden über Parameter "SFCT" eingestellt: Ventilkennlinie Einstellen mit Parameterwert Linear Gleichprozentig 1:25 1-25 Gleichprozentig 1:33 1-33 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 165: 13.Sl0

    Die Eingabe der Sollwert-Stützpunkte ist nur möglich, wenn Parameter "'12.SFCT' Sollwertfunktion (Seite 164)" auf Einstellung "FrEE" gesetzt ist. Sie dürfen nur eine monoton steigende Kennlinie eingeben und zwei aufeinander folgende Stützwerte müssen sich um mindestens 0,2 % unterscheiden. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 166: 34.Deba' Totzone Des Reglers

    Integralsättigung des führenden Reglers vermieden wer- den. Siehe Bild in Beschreibung des Parameters '37.YNRM' Stellgrö- ßennormierung (Seite 167). Werkseinstellung: Bei 'YA': 0.0 Bei 'YE': 100.0 Hinweis 'YE' muss stets größer als 'YA' eingestellt werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 167: 37.Ynrm' Stellgrößennormierung

    Abhängigkeit von den Parametern 'YA' und 'YE' am Bei- spiel eines 80-mm-Schubantriebs dargestellt, siehe nachfolgendes Bild. Werkseinstellung: MPOS Bild 9-3 YNRM = MPOS oder YNRM = FLoW; Voreinstellung: YA = 0 % und YE = 100 % SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 168: 38.Ydir' Stellgrößenwirksinn Für Anzeige Und Stellungsrückmeldung

    '38.YDIR' Stellgrößenwirksinn für Anzeige und Stellungsrückmeldung Einstellmöglichkeit: • riSE • FALL Zweck: Mit diesem Parameter stellen Sie den Wirksinn der Anzeige und die Stellungsrückmeldung I ein. Der Wirksinn kann steigend oder fallend sein. Werkseinstellung: riSE SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 169: 39.Ycls' Stellgrößen-Dichtschließen

    Parameter "YCDO: < 0 %" und Parameter "YCUP: > 100 %". Diese Funktionalität ist vor allem bei Ventilen mit weichen Sitzen vorteilhaft. Für eine Langzeitüberwachung der Endlagenpositionen empfehlen wir die Parameter "F. ZERO" und "G. OPEN" zu aktivieren. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 170: '40.Ycdo' Wert Für Dichtschließen Unten / '41.Ycup' Wert Für Dichtschließen Oben

    -StoP -PST Zweck: Mit diesen Parametern legen Sie die Funktion der Binäreingänge fest. Welche Funktionen möglich sind, wird nachfolgend beschrie- ben. Der Wirksinn kann an einen Schließer oder Öffner angepasst werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 171 Wenn mit den Parametern "BIN1" und "BIN2" gleichzeitig eine der oben genannten Funktionen aktiviert wird, dann gilt: "Blockieren" hat Vorrang vor "uP". "uP" hat Vorrang vor "doWn". "doWn" hat Vorrang vor "PST". Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 172: 44.Afct' Alarmfunktion

    Aktiv Weg = 50 Aktiv Aktiv Weg = 55 Aktiv A1 = 52 AFCT = -MIN / -MAX A2 = 48 Weg =45 Aktiv Weg = 50 Weg = 55 Aktiv SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 173: 45.A1' / '46.A2' Ansprechschwelle Alarme

    '47.\\FCT' Funktion Störmeldung Voraussetzung: Mindestens eins der folgenden Module ist eingebaut • Alarmmodul • Schlitzinitiator-Alarmmodul (SIA-Modul) • Grenzwert-Kontaktmodul Einstellmöglichkeit: Standardwirksinn Inverser Wirksinn • - • • - nA • • - nAb • SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 174: '48.\\Tim' Überwachungszeit Für Das Setzen Der Störmeldung 'Regelabweichung

    Stellungsregler den ausgeregelten Zustand erreicht haben muss. Die zugehörige Ansprechschwelle wird über Parameter '49. LIM' vorgegeben. Bei Überschreiten der eingestellten Zeit wird der Störmeldeaus- gang gesetzt. Werkseinstellung: Auto SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 175: 49.\\Lim' Ansprechschwelle Der Störmeldung 'Regelabweichung

    'YCDO: < 0 %' und 'YCUP: > 100 %'. Diese Funktionalität ist vor allem bei ausgekleideten Ventilen vorteilhaft. Für eine Langzeitüberwachung der Endlagenpositionen empfehlen wir die Parameter 'F. ZERO' und 'G. OPEN' zu aktivieren. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 176: 50.Prst' Preset

    Wirkung nicht ab- schätzen können und es daraufhin zu ungewollten Reaktionen kommt. Verwenden Sie dafür die Einstellung 'ALL'. Werkseinstellung: Siehe auch Anzeigen von Diagnosewerten (Seite 212) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 177: 51.Pneum' Fail In Place

    Stellungsregler mit einem speziellen Ventil- block ausgestattet. Der Parameter "PNEUM" ist auf "FIP" vorein- gestellt. Wenn die Grundelektronik ausgetauscht wird, muss der Parameter wieder auf "FIP" eingestellt werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 178: 52.Xdiag' Aktivierung Der Erweiterten Diagnose

    Bei der erweiterten Diagnose wird zusätzlich zum Fehlercode die Schwelle der Meldung ① ① durch Balken angezeigt. Die Balken werden im Display wie folgt dargestellt: Bild 9-6 Anzeige einer Schwelle-1-Meldung (Instandhaltungsbedarf) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 179 Bild 9-7 Anzeige einer Schwelle-2-Meldung (Instandhaltungsanforderung) Bild 9-8 Anzeige einer Schwelle-3-Meldung (Instandhaltungsalarm) Werkseinstellung ist 'OFF'. Siehe auch Partial-Stroke-Test 'A.\\PST' (Seite 180) Überwachung Positionsmittelwert 'P.\\PAVG' (Seite 203) Übersicht über die Fehlercodes (Seite 231) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 180: Erweiterte Diagnoseparameter A Bis P

    (Grenzwerte) ist auf die MPOS-Skalierung bezogen. Der Antrieb fährt beim Partial-Stroke-Test von der Startposition bis zur Zielposition. Die Zielposition ergibt sich aus dem Zusammen- spiel von Startposition (A1.STPOS), Hubhöhe (A3.STRKH) und Hubrichtung (A4.STRKD). Werkseinstellung: 100.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 181 • Der Antrieb fährt von seiner Startposition zur unteren Zielposition. • Nach Erreichen der unteren Zielposition fährt der Antrieb zurück zur Ausgangsposition. Formel (do): Untere Zielposition = Startposition (A1.STPOS) ± Starttoleranz (A2.STTOL) - Hubhöhe (A3.STRKH) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 182 (%/s) eingestellt. Kleinere Werte verlängern die Dauer, größere Wer- te verkürzen die Dauer des Partial-Stroke-Tests. Beispiel: Einstel- lung '10.0' bedeutet, dass der Partial-Stroke-Test mit 10 %-Hub pro Sekunde durchgeführt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 183 • (C)##.#: Eine mittlere Stellzeit von zum Beispiel 1,2 Sekunden wird im Display dargestellt als 'C 1.2', wobei 'C' für 'calculated' steht. Die mittlere Stellzeit kann als Referenzhubzeit verwendet werden, stellt aber nur einen groben Richtwert dar. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 184 'Ab.FACT2'. Die Ermittlung der Referenzhubzeit wird unter 'A9.PSTIN' beschrieben. Wenn Schwelle 2 überschritten wird, dann wird die Schwelle-2- Meldung ausgegeben. In Parameter 'XDIAG' wird beschrieben, wie Sie diese Meldung aktivieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 185: Überwachung Dynamisches Armaturverhalten 'B.\\Devi

    Der aktuelle Wert wird angzeigt im Diagnosewert '15.DEVI - All- gemeine Armaturstörung' (Seite 220). Wenn der aktuelle Wert eine der drei Schwellen überschreitet, gibt der Stellungsregler eine Meldung aus. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 186 Meldung ausgegeben. Diese Meldung wird nur dann ausgegeben, wenn nicht auch die Schwelle 2 oder 3 überschritten wurde. In Parameter 'XDIAG' wird beschrieben, wie Sie diese Meldung akti- vieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 187: Überwachung Pneumatische Leckage 'C.\\Leak

    Beachten Sie, dass die Überwachung bei aktivierter Dichtschließfunktion nur bei einem Sollwert mit folgenden Werten Ergebnisse liefert: Wert für Dichtschließen unten (YCDO) +5 % bis Wert für Dichtschließen oben (YCUP) -5 % SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 188 Charakteristik des Sollwertes. 3. Während der Rampenfahrt gibt der Diagnosewert '16.ONLK - Pneumatische Leckage' (Seite 221) Aufschluss über die tatsächlich auftretenden Werte. Legen Sie den Grenzwert des Leckageindikators entsprechend fest. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 189 '0.1' bis '100.0'. Die Schwelle ist das Produkt aus 'C1.LIMIT' und 'C4.FACT3' . Wenn Schwelle 3 überschritten wird, dann wird die Schwelle-3- Meldung ausgegeben. In Parameter 'XDIAG' wird beschrieben, wie Sie diese Meldung aktivieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 190: Überwachung Haftreibung (Slipstick-Effekt) 'D.\\Stic

    0.1 ... 100.0 Zweck: Mit diesem Unterparameter stellen Sie den Basisgrenzwert für die Slipstick-Erkennung in Prozent ein. Stellen Sie hierfür den Basis- grenzwert ein im Bereich von '0.1' bis '100.0'. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 191 'd1.LIMIT' und 'd4.FACT3' eingetragenen Werten. Wenn Schwelle 3 überschritten wird, dann wird die Schwelle-3- Meldung ausgegeben. In Parameter 'XDIAG' wird beschrieben, wie Sie diese Meldung aktivieren und wie diese angezeigt wird. Werkseinstellung: 10.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 192: Überwachung Totzone 'E.\\Deba

    'XDIAG' wird beschrieben, wie Sie diese Fehlermeldung aktivie- ren und wie diese angezeigt wird. Werkseinstellung: Hinweis Störmeldungsausgabe Bei der Überwachung der Totzone ist die dreistufige Störmeldungsausgabe nicht implementiert. Der Stellungsregler löst einstellungsabhängig nur Schwelle-3- Fehlermeldungen aus. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 193: Überwachung Unterer Anschlag 'F.\\Zero

    Wenn die Differenz zwischen unterem Anschlag und Initialisie- rungswert die Schwelle 1 unterschreitet, gibt der Stellungsregler eine Meldung aus. In Parameter 'XDIAG' wird beschrieben, wie Sie diese Meldung aktivieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 194: Überwachung Oberer Anschlag 'G.\\Open

    Der Parameter '52.XDIAG' Aktivierung der erweiterten Diagnose (Seite 178) steht auf 'On1', 'On2' oder 'On3'. Der Parameter '39.YCLS' Stellgrößen-Dichtschließen (Seite 169) steht auf 'uP' oder 'uP do'. Einstellmöglichkeit: • OFF • On SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 195 Wenn die Differenz zwischen oberem Anschlag und Initialisie- rungswert die Schwelle 2 überschreitet, gibt der Stellungsregler eine Meldung aus. In Parameter 'XDIAG' wird beschrieben, wie Sie diese Meldung aktivieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 196: Überwachung Untere Grenztemperatur 'H.\\Tmin

    H1.TUNIT - Temperatureinheit Einstellmöglichkeit: °C °F Zweck: Mit diesem Unterparameter stellen Sie die Temperatureinheit '°C' oder '°F' ein. Die gewählte Temperatureinheit gilt dann auch für alle anderen temperaturbezogenen Parameter. Werkseinstellung: °C SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 197 Stellungsregler eine Meldung aus. In Pa- rameter 'XDIAG' wird beschrieben, wie Sie diese Meldung aktivie- ren und wie diese angezeigt wird. Werkseinstellung: -40.0C Siehe auch '39.YCLS' Stellgrößen-Dichtschließen (Seite 169) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 198: Überwachung Obere Grenztemperatur 'J.\\Tmax

    Wenn die aktuelle Temperatur im Gehäuseinnern die Schwelle 1 überschreitet, gibt der Stellungsregler eine Meldung aus. In Para- meter 'XDIAG' wird beschrieben, wie Sie diese Meldung aktivieren und wie diese angezeigt wird. Werkseinstellung: 75.0C SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 199 Wenn die aktuelle Temperatur im Gehäuseinnern die Schwelle 3 unterschreitet, gibt der Stellungsregler eine Meldung aus. In Pa- rameter 'XDIAG' wird beschrieben, wie Sie diese Meldung aktivie- ren und wie diese angezeigt wird. Werkseinstellung: 90.0C SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 200: Überwachung Anzahl Gesamthübe 'L.\\Strk

    '0.1' bis '40.0'. Die Schwelle ist das Produkt aus 'L1.LIMIT' und 'L2.FACT1'. Wenn Schwelle 1 überschritten wird, dann wird die Schwelle-1- Meldung ausgegeben. In Parameter 'XDIAG' wird beschrieben, wie Sie diese Meldung aktivieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 201 Wenn Schwelle 1 überschritten wird, dann wird die Schwelle-1- Meldung ausgegeben. In Parameter 'XDIAG' wird beschrieben, wie Sie diese Meldung aktivieren und wie diese angezeigt wird. Werkseinstellung: Siehe auch Anzeigen von Diagnosewerten (Seite 212) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 202: Überwachung Anzahl Richtungswechsel 'O.\\Dchg

    Schwelle ist das Produkt aus 'O1.LIMIT' und 'O2.FACT1'. Wenn Schwelle 1 überschritten wird, dann wird die Schwelle-1-Meldung aus- gegeben. In Parameter 'XDIAG' wird beschrieben, wie Sie diese Meldung akti- vieren und wie diese angezeigt wird. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 203: Überwachung Positionsmittelwert 'P.\\Pavg

    Der aktuelle Wert wird angezeigt im Diagnosewert '20.PAVG - Positionsmittelwert' (Seite 222). Wenn der aktuelle Positionsmit- telwert eine der drei Schwellen unterschreitet, gibt der Stellungs- regler eine Meldung aus. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 204 Referenzmittelwert dar. Werkseinstellung: IdLE Hinweis Aktueller Positionsmittelwert Der jeweils aktuelle Positionsmittelwert wird im Diagnosewert '20.PAVG - Positionsmittelwert' (Seite 222) angezeigt. Solange kein Positionsmittelwert berechnet wurde, wird als Diagnosewert 'COMP' angezeigt. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 205 Wenn die Differenz zwischen Positionsmittelwert und Referenzmit- telwert die Schwelle 3 überschreitet, gibt der Stellungsregler eine Meldung aus. In Parameter 'XDIAG' wird beschrieben, wie Sie diese Fehlermeldung aktivieren und wie diese angezeigt wird. Werkseinstellung: 10.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 206 Parametrieren 9.4 Beschreibung der Parameter SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 207: Alarm-, Fehler- Und Systemmeldungen

    Grad schalten. Hebelarm sind nicht an den Stellweg ange- Wirksame Hebellänge bei Schubantrie- • passt. ben an Messbereich anpassen. NOINI Stellungsregler ist nicht initialisiert. Initialisierung starten. • Siehe auch Display (Seite 105) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 208: Systemmeldungen Während Der Initialisierung

    P-Handbetrieb wechseln und den Stellweg und die Stellungserfassung kor- rigieren. Nur bei manueller Initialisierung zulässiger Mit Betriebsartentaste quittieren, restliche • Messbereich der Endpositionen wurde er- Schritte ("RUN1" bis "FINSH") laufen au- reicht tomatisch ab. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 209 • D nn.n Anzeige der Stellzeit "Down" Warten bis Initialisierung in RUN4 fort- • fährt. U->d Zum Verändern der Stellzeit Initialisie- • rung mit Taste unterbrechen. Leckagetest mit Taste aktivieren. • SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 210: Systemmeldungen Beim Verlassen Der Betriebsart Konfigurieren

    Meldungen beim Verlassen der Betriebsart Konfigurieren: Meldung Zeile Betriebsart Bedeutung / Ursache Maßnahme Oben unten Automatik Handbetrieb P-Handbetrieb n.nn.nn- Softwareversion Warten • Error Monotonieverletzung Wert korrigieren • SLnn der freien Kennlinie am Sollwert- Stützpunkt n SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 211: Systemmeldungen Während Des Betriebs

    Werkeinstellung (Pre- • set) und Initialisierung durchführen. EXSTP Antrieb wurde über Binäreingang gestoppt. EX UP Antrieb wird über Binäreingang zum oberen Anschlag gefahren. EXDWN Antrieb wird über Binäreingang zum unteren Anschlag gefahren. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 212: Diagnose

    Diagnosewert an. 3. Drücken Sie mindestens 2 Sekunden lang die Taste , um die Diagnoseanzeige zu verlassen. Vorgehensweise, um Diagnosewerte in umgekehrter Reihenfolge anzuwählen Drücken Sie gleichzeitig die Tasten SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 213: Speichern Der Diagnosewerte

    A2CNT Anzahl Alarme 2 0 ... 4.29E9 ② HOURS Anzahl Betriebsstunden 0 ... 4.29E9 Stunden ① HOURR Rücksetzbarer Betriebsstundenzähler 0 ... 4.29E9 ② Ermittelter Stellweg 0 ... 130 mm bzw. ° SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 214 TMAX Maximaltemperatur (Schleppzeiger) -50 ... 100 °C -58 ... 212 °F ② Anzahl Betriebsstunden im Temperaturbereich 1 0 ... 4.29E9 Stunden ② Anzahl Betriebsstunden im Temperaturbereich 2 0 ... 4.29E9 Stunden SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 215 0 ... 4.29E9 Stunden ① WT90 Anzahl Betriebsstunden in Stellbereich WT90 0 ... 4.29E9 Stunden ① WT95 Anzahl Betriebsstunden in Stellbereich WT95 0 ... 4.29E9 Stunden ② Sollwertstrom 0.0 ... 20.0 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 216: Bedeutung Der Diagnosewerte

    Dieser Wert zeigt an, wie oft der Alarm angesprochen hat. 10.2.4.5 Diagnosewert '6.HOURS - Anzahl Betriebsstunden' Anzeigebereich: 0 ... 4.29E9 Zweck: Der Betriebsstundenzähler wird stündlich hochgezählt, sobald der Stellungsregler mit elektrischer Hilfsenergie versorgt wird. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 217: Diagnosewert '7.Hourr - Rücksetzbarer Betriebsstundenzähler

    Diagnosewert '9.TUP - Stellzeit auf' / '10.TDOWN - Stellzeit zu' Anzeigebereich: 0 ... 1000 Zweck: Dieser Wert zeigt die aktuelle aufwärtsgerichtete bzw. abwärtsge- richtete Stellzeit in Sekunden an, die während der Initialisierung ermittelt wurden. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 218: Diagnosewert '11.Leak - Leckagetest

    Nach einer Minute zeigt das Display die Differenz zwischen An- triebsstellung vor und nach dem Test an. Das bedeutet: In einer Minute hat sich die Antriebsstellung um den angezeigten Wert verändert. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 219: Diagnosewert '12.Pst - Überwachung Des Partial-Stroke-Tests

    Partial-Stroke-Test gestartet. • Strt - Start: Nach fünf Sekunden Drücken wird ein manueller Partial-Stroke-Test gestartet. • StoP - Stop: Der gerade ausgeführte Partial-Stroke-Test wird unterbrochen. Im Display wird 'WAIT' angezeigt. Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 220: Diagnosewert '13.Prpst' - Zeit Seit Letztem Partial-Stroke-Test

    Dieser Wert in Prozent gibt Aufschluss über die aktuelle dynamisch ermittelte Abweichung vom Modellverhalten. Wenn die zu Grunde liegende Funktion deaktiviert ist, wird 'OFF' angezeigt. Siehe auch Partial-Stroke-Test 'A.\\PST' (Seite 180) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 221: Diagnosewert '16.Onlk - Pneumatische Leckage

    'uP' bzw. 'uP do' eingestellt. Anzeigebereich: • OFF • 0.0 ... 100.0 Zweck: Anzeige der aktuellen Verschiebung des oberen Anschlags ge- genüber seinem Initialisierungswert. Falls die zu Grunde liegende Funktion deaktiviert ist, wird 'OFF' angezeigt. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 222: Diagnosewert '20.Pavg - Positionsmittelwert

    110 % des oberen Anschlags (P100). Zweck 2: Werte verändern Sie haben die Möglichkeit, mit diesen beiden Parametern den unte- ren Anschlag (P0) sowie den oberen Anschlag (P100) zu verän- dern. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 223 Nach 5 Sekunden wird im Display '0.0' (bei 22.P100: '100.0') angezeigt. Ergebnis: Der untere Anschlag (obere Anschlag) entspricht nun der aktuellen Stellung des Antriebs. 5. Wechseln Sie zur Betriebsart 'Automatik (AUT)'. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 224: Diagnosewert '23.Impup - Pulslänge Auf' / '24.Impdn - Pulslänge Zu

    Auch durch eine Initialisierung wird dieser Wert nicht verändert. Anzeige in ms. Für Anwendungen mit hoher Haftreibung (Slipstick-Effekt) verbes- sert ein Verstellen dieses Parameters die Regelqualität. Dieser Parameter ist für Spezialanwendungen einstellbar. Werkseinstellung: Siehe auch Arbeitsweise (Seite 28) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 225: Diagnosewert '26.Dbup - Totzone Auf' / '27.Dbdn - Totzone Zu

    °C: -50 ... 100 °F: -58 ... 212 Zweck: Aktuelle Temperatur im Stellungsreglergehäuse. Der Sensor befin- det sich auf der Grundelektronik. Um die Temperaturanzeige zwi- schen °C und °F umzuschalten, drücken Sie die Taste SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 226: Diagnosewert '31.Tmin - Minimaltemperatur' / '32.Tmax - Maximaltemperatur

    ≥ 15 ≥ 30 ≥ 45 ≥ 60 ≥ 75 ≤ -30 < -15 < 0 < 15 < 30 < 45 < 60 < 75 Betriebsstunden im Temperaturbereich T1 bis T2 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 227: Diagnosewert '42.Vent1' / '43.Vent2

    Rücksetzen dieses Parameters aufsum- miert und hier angezeigt. Beschreibung: Entspricht Beschreibung beim Diagnosewert '42.VENT1' / '43.VENT2' (Seite 227) bezogen auf die hier beschriebenen Diagnoseparameter 'VEN1R' und 'VEN2R'. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 228: Diagnosewert '46.Store - Wartungsdaten Speichern

    1 ... 40 Zweck: Dieser Wert gibt den Prädiktionshorizont des Reglers für die Auf- wärtsbewegung (PRUP) und Abwärtsbewegung (PRDN) an. Weitere Informationen finden Sie auch im Kapitel Optimierung Reglerdaten (Seite 112). Werkseinstellung: SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 229: Diagnosewert '49.Wt00

    Sie zusätzlich zur Taste mehrmals die Taste . So erreichen Sie schneller die gewünschten Diagnose- parameter. 10.2.4.32 Diagnosewert '57.mA - Sollwertstrom' Hier können Sie sich den aktuellen Sollwert in mA anzeigen lassen. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 230: Online-Diagnose

    Auslöser gleichzeitig auftreten, werden diese zyklisch nacheinander angezeigt. Über HART kann der Gerätestatus, der auch alle Störmeldungen beinhaltet, über den Befehl "#48" abgerufen werden. Siehe auch '52.XDIAG' Aktivierung der erweiterten Diagnose (Seite 178) Erweiterte Diagnoseparameter A bis P (Seite 180) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 231: Übersicht Über Die Fehlercodes

    Fall 1: ...ein Partial-Stroke- Fall 1: Ventil klemmt oder ist Stroke-Test über- Test innerhalb der Referenz- festgerostet. Erhöhte Haftrei- schreitet Refe- hubzeit erfolgreich durchge- bung. renzhubzeit. führt wird oder die Funktion deaktiviert wird. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 232 Test nicht plausibel siblen Parameter- eingegebenen Parameterwer- werten te plausibel sind. durchgeführt wer- Zusätzliche Informationen zum Parameter finden Sie in den entsprechenden Parameterbeschreibungen Siehe auch Übersicht Applikationsparameter 6 bis 52 (Seite 151) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 233: Parameter Xdiag

    Binäreingang 1, wird eine Störmeldung erzeugt. Dies kann z. B. ein Schalter zur Stopfbuchsenüberwachung, ein Temperaturschalter oder Grenzwertschalter (z. B. für Druck) sein. Binäreingang 2 (auf der Option Alarmmodul) kann in gleicher Weise konfiguriert werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 234: Überwachung Anzahl Gesamthübe

    (z. B. stark erhöhte Stopfbuchsenreibung, Spiel in der Stellungserfassung, Leckage). Daher kann für diesen Wert ein Grenzwert angegeben werden ("E1.LEVL3", Schwelle für Totzonenüberwachung), bei dessen Überschreitung der Störmeldeausgang aktiviert wird. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 235: Partial-Stroke-Test

    Diese Störmeldung tritt auf, wenn die oberen Grenztemperaturschwellen überschritten werden. 10.3.4.14 15 Überwachung Positionsmittelwert Wenn nach Ablauf eines Vergleichsintervalls ein Positionsmittelwert berechnet wird, der um mehr als die eingestellten Schwellen vom Referenzwert abweicht, spricht diese Störmeldung SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 236: Überwachung Plausibilität Der Werte Für Den Partial-Stroke-Test

    Sporadisch (nicht reproduzierbar) • Meist nach einer gewissen Betriebsdauer • Siehe auch Abhilfemaßnahmen Tabelle 2 (Seite 238) Abhilfemaßnahmen Tabelle 3 (Seite 239) Abhilfemaßnahmen Tabelle 4 (Seite 240) Abhilfemaßnahmen Tabelle 5 (Seite 241) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 237: Abhilfemaßnahmen Tabelle 1

    - Antrieb - Armatur Madenschraube von Kupplungsrad (Wartezeit > 5 min). überprüfen Schubantrieb: Festen Sitz von He- • bel auf Positionierwelle überprüfen. Sonstiges Spiel zwischen Antrieb • und Armatur beseitigen. Fehlertabelle 1 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 238: Siehe Auch

    Alle Kontaktflächen mit Spiritus • • schen Elektronikplatte und Ventil- reinigen; Ventilblock-Kontaktfedern block können durch Abrieb bei evtl. etwas nachbiegen. Dauerbeanspruchung durch starke Vibrationen entstehen. Fehlertabelle 2 Siehe auch Reparatur/Hochrüsten (Seite 247) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 239: Abhilfemaßnahmen Tabelle 3

    "Handbetrieb" schaltet ein "RUN 3" (Initialisierung) starten! Bei intaktem Antrieb und dichter • Piezoventil ständig. Zuleitung: Reparatur oder Neugerät Schmutz im Ventilblock Siehe oben • • Fehlertabelle 3 Siehe auch Reparatur/Hochrüsten (Seite 247) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 240: Abhilfemaßnahmen Tabelle 4

    • • bis zum Anschlag (bei 20 mA). des speisenden Reglers oder Sys- denwandler zwischenschalten temausgangs ist zu niedrig. 3/4-Leiterbetrieb wählen. • Fehlertabelle 4 Siehe auch Reinigen der Siebe (Seite 244) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 241: Abhilfemaßnahmen Tabelle 5

    Können sich Schrauben der elektri- • Zur Vorbeugung: Stellungsregler • schen Anschlussklemmen lösen. auf Schwingmetalle montieren. Können elektrische Anschluss- • klemmen und/oder elektronische Bauelemente losgerüttelt werden. Fehlertabelle 5 Siehe auch Reparatur/Hochrüsten (Seite 247) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 242 Alarm-, Fehler- und Systemmeldungen 10.4 Störungsbeseitigung SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 243: Instandhalten Und Warten

    Instandhalten und Warten 11.1 Grundlegende Sicherheitshinweise WARNUNG Unzulässige Reparatur des Geräts • Reparaturarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. WARNUNG Unzulässiges Zubehör und unzulässige Ersatzteile Explosionsgefahr in explosionsgefährdeten Bereichen oder Geräteschaden. • Verwenden Sie ausschließlich Originalzubehör bzw. Originalersatzteile.
  • Seite 244: Reinigen Der Siebe

    Wenn in der pneumatischen Hilfsenergie Schmutzpartikel enthalten sind, so setzen sich die Siebe zu und die Funktion des Stellungsreglers ist beeinträchtigt. Reinigen Sie die Siebe dann wie in den beiden folgenden Kapiteln beschrieben. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 245: Stellungsregler Mit Makrolongehäuse 6Dr5

    3. Legen Sie die pneumatische Anschlussleiste ein. 4. Schrauben Sie die drei Schrauben an. Hinweis: Beim Makrolongehäuse sind die Schrauben selbstschneidend. 5. Deckel aufsetzen und festschrauben. 6. Rohrleitungen wieder anschließen und pneumatische Hilfsenergie zuführen. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 246: Stellungsregler Mit Edelstahlgehäuse 6Dr5

    4. Stellen Sie den Parameter "'51.PNEUM' Fail in Place (Seite 177)" von "Std" auf "FIP". 5. Montieren Sie den Gehäusedeckel. 6. Stellen Sie die Zuluft PZ wieder an. 7. Initialisieren Sie den Stellungsregler gemäß Kapitel "In Betrieb nehmen (Seite 115)" SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 247: Reparatur/Hochrüsten

    Zurückgesendete Geräte/Ersatzteile, denen keine Dekontaminations-Erklärung beigefügt ist, werden vor einer weiteren Bearbeitung auf Ihre Kosten fachgerecht gereinigt. Die Formulare finden Sie im Internet und auch auf der CD, die mit dem Gerät ausgeliefert wird. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 248: Entsorgung

    Altgeräte (WEEE) nicht über kommunale Entsorgungsbetriebe entsorgt werden. Sie können an den Lieferanten innerhalb der EG zurückgesen- det oder an einen örtlich zugelassenen Entsorgungsbetrieb zurückgegeben werden. Beachten Sie die in Ihrem Land gel- tenden Vorschriften. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 249: Technische Daten

    Bei ≤ -10 °C (≤ 14 °F) eingeschränkte Anzeigewiederholrate des Displays. Bei Verwendung mit Stellungsrückmeldemo- dul nur T4 zulässig. Für Bestellzusatz (Kurzangabe) -Z M40 gilt: -40 ... +80 °C (-40 ... +176°F) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 250: Pneumatische Daten

    < 75 dB < 80 dB A max Bei Fail in Place gilt: 3 ... 7 bar (43.5 ... 101.5 psi) Bei Ex d-Ausführungen (6DR5..5-... und 6DR5..6-...) Werte um etwa 20 % reduziert. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 251: Konstruktiver Aufbau

    Im Makrolongehäuse 6DR5..0 • Einfach wirkend Im Aluminiumgehäuse 6DR5..1 • Einfach wirkend und doppelt wirkend Im Aluminiumgehäuse 6DR5..3 und 6DR5..5 • Einfach wirkend und doppelt wirkend Im Edelstahlgehäuse 6DR5..2 und 6DR5..6 • SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 252 • Ohne Ex-Schutz sowie mit Ex i: M20x1,5 oder ½-14 NPT Kabeldurchführung • Mit Ex-Schutz Ex d: Ex d-zertifiziert M20x1,5; ½-14 NPT oder M25x1,5 Anschlüsse, pneumatisch Innengewinde G¼ oder ¼-18 NPT SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 253: Regler

    FM: XP, Class I, Division 1, GP.ABCD II 2 G Ex d IIC T6/T4 Gb CSA: XP, Class I, Division 1, GP.CD FM/CSA: XP, Class I, Zone 1, AEx d, IIC, T6/T4 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 254: Aufschlüsselung Der Artikelnummer Für Die Zuordnung Der Maximal Zulässigen Umgebungstemperaturbereiche

    Stellungsrückmeldemodul (eingebaut oder nachrüstbar) Eingebaut: • 6DR5ayb-0cdef-g.Ah-Z ... T4: -30 ≤ T ≤ +80 °C (-22 ≤ T ≤ +176 °F) mit den Angaben (f = 1 oder 3) Nachrüstbar 6DR4004-6J • SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 255: Elektrische Daten

    2-Leiter-Anschluss 6DR50.. und 6DR53.. Ohne HART 6DR51.. und 6DR52.. Mit HART Strom zum Aufrechterhalten ≥ 3,6 mA der Hilfsenergie Benötigte Bürdenspannung U (entspricht Ω bei 20 mA) Ohne HART (6DR50..) • SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 256 = 30 V = 1 W = 100 mA "nA"/"t": ≤ 30 V ≤ 100 mA Wirksame innere Kapazität C 22 nF 22 nF Wirksame innere Induktivität L 0,12 mH 0,12 mH SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 257: Technische Daten Bei Erdgas Als Antriebsmedium

    Abluftausgang zu erhalten, ersetzen Sie den Schalldämpfer durch einen Rohrverschraubung G¼. Gehäuseentlüftung und Steuerluftausgang Gehäuseentlüftung und Steuerluftausgang können nicht gefasst und abgeleitet werden. Entnehmen Sie die Maximalwerte für die Entlüftung der folgenden Tabelle. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 258: 12.8 Optionsmodule

    High (nicht angesprochen) Leitend, R = 1 kΩ, ≥ 2,1 mA ≥ 2,1 mA +3/-1 % *) Low *) (angesprochen) Gesperrt, I < 60 µA ≤ 1,2 mA ≤ 1,2 mA SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 259 Wirksame innere Induktivität = vernachlässigbar klein L = vernachlässigbar klein Galvanische Trennung Die 3 Ausgänge, der Eingang BE2 und das Grundgerät sind galvanisch voneinan- der getrennt. Prüfspannung DC 840 V, 1 s SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 260: Stellungsrückmeldemodul

    = 11 nF = 11 nF Wirksame innere Induktivität = vernachlässigbar klein L = vernachlässigbar klein Galvanische Trennung Galvanisch von der Alarm-Option und vom Grundgerät sicher getrennt Prüfspannung DC 840 V, 1 s SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 261: Sia-Modul

    = 25 mA = DC 15 V folgenden Höchstwerten = 64 mW = 25 mA "nA": ≤ DC 15 V ≤ 64 mW Wirksame innere Kapazität = 5,2 nF = 5,2 nF SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 262: Grenzwert-Kontaktmodul

    > 2,1 mA Signalzustand High • (nicht angesprochen) R = 10 kΩ < 1,2 mA < 1,2 mA Signalzustand Low (angespro- • chen) ≤ DC 35 V Hilfsenergie • I ≤ 20 mA SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 263: Emv-Filtermodul

    = 100 mA = 75 mA = 33 mW = 120 mW = 1 μF = 1 μF = 1 mH = 1 mH Galvanische Trennung Galvanisch mit dem Grundgerät verbunden SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 264: Ncs-Sensor 6Dr4004-.N.20 Und 6Dr4004-.N.30

    = 180 nF Wirksame innere Induktivität = 922 μH = 922 μH Zertifikate und Zulassungen CE-Konformität Die zutreffenden Richtlinien und angewandten Normen mit deren Ausgabeständen finden Sie in der EG-Konformitätserklärung im Internet. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 265: Internes Ncs-Modul 6Dr4004-5L Und 6Dr4004-5Le

    Ex "ic", "nA" ,"t" Internes NCS-Modul 6DR4004-5L 6DR4004-5LE 6DR4004-5LE Linearität (nach Korrektur durch ± 1 % ± 1 % ± 1 % Stellungsregler) Hysterese ± 0,2 % ± 0,2 % ± 0,2 % SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 266: Externes Stellungs-Erfassungssystem

    VDI/VDE 3845 und IEC 60534-6-2: Die erforderliche Anbaukonsole ist antriebsseitig vorzuse- hen. Werkstoff Makrolon® Glasfaserverstärktes Polycarbonat (PC) Gehäuse • Gewicht, Grundgerät Ca. 0,9 kg (1.98 lb) Drehmoment Überwurfmutter Kunststoffkabelverschraubung 2,5 Nm SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 267: Zertifikate, Zulassungen, Explosionsschutz Für Externes Stellungs-Erfassungssystem

    Nicht funkend "nA" Zone 2: II 3 G Ex nA IIC T6/T4 Gc Zul. Umgebungstemperatur T4: -40 ... +90 °C (-40 ... +194 °F) T6: -40 ... +60 °C (-40 ... +140 °F) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 268 Technische Daten 12.8 Optionsmodule SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 269: Maßbilder

    39 [1.54] 44 [1.73] 39 [1.54] 39 [1.54] 14,5 [0.57] 16 [0.63] 16 [0.63] 14,5 [0.57] 96,6 [3.80] 96,6 [3.80] 98,5 [3.88] 103 [4.06] 18,5 [0.73] 22 [0.87] 18,5 [0.73] 18,5 [0.73] SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 270 6DR5..1 Gehäuse aus Aluminium, schmal, nur einfach wirkend 6DR5..2 Gehäuse aus Edelstahl, ohne Sichtfenster 6DR5..3 Gehäuse aus Aluminium; Maße mit pneumatischem Anschluss G¼ oder ¼-NPT 6DR64.. SITRANS VP160; Maße mit pneumatischem Anschluss G¼ oder ¼-NPT SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 271: Anschlussleiste Für Stellungsregler Mit Makrolongehäuse 6Dr5

    Maßbilder 13.2 Anschlussleiste für Stellungsregler mit Makrolongehäuse 6DR5..0 und Aluminiumgehäuse 6DR5..3 13.2 Anschlussleiste für Stellungsregler mit Makrolongehäuse 6DR5..0 und Aluminiumgehäuse 6DR5..3 ① Gewindetiefe Bild 13-2 Anschlussleiste, Maße in mm (inch) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 272: Stellungsregler Mit Druckfestem Gehäuse

    Bild 13-3 Maße Stellungsregler im druckfesten Gehäuse 6DR5..5 6DR5..6 5 (0.2) 60 [2.36] 25,7 [1.01] 21,7 [0.85] 33,5 [1.32] 25 [0.99] 33,5 [1.32] 158,5 [6.24] 160 [6.3] 235,3 [9.26] 227,6 [8.96] SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 273 Maßbilder 13.3 Stellungsregler mit druckfestem Gehäuse Maße in mm [inch] 6DR5..5 Gehäuse aus Aluminium, druckfest; Maße mit pneumatischer Schnittstelle G¼ oder ¼-NPT 6DR5..6 Gehäuse aus Edelstahl, druckfest SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 274 Maßbilder 13.3 Stellungsregler mit druckfestem Gehäuse SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 275: Ersatzteile / Zubehör / Lieferumfang

    In dem Gehäuse sind die Elektronik mit Display, die Stellungsrückmeldung und der Ventilblock integriert. Das Gehäuse ist in folgenden Geräteausführungen lieferbar: ● Makrolongehäuse für einfach und doppelt wirkende Antriebe ● Aluminiumgehäuse für einfach und doppelt wirkende Antriebe SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 276 ● Anbausätze für Schub– und Schwenkantrieb Zum getrennten Anbau von Stellungsregler und Positionssensor ● Externes Stellungs-Erfassungssystem ● NCS-Sensor zur kontakt- und berührungslosen Stellungserfassung Hinweis Die Geräteausführung ist durch ein spezielles Typschild gekennzeichnet. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 277: Ersatzteile

    Manometer 0 ... 10 bar, Metall, G1/8, 3 Stück A5E32527731 6DR5... Manometer 0 ... 10 bar, Edelstahl, G1/8, 3 Stück A5E32527735 6DR5... Hinweis Für Zusätze und mögliche Module, siehe Katalog FI 01 "Feldgeräte für die Prozessautomatisierung". SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 278: Lieferumfang Externes Stellungs-Erfassungssystem

    ● Einen Satz Schilder, die je nach Geräteausführung aufgeklebt werden müssen. 14.6 Lieferumfang EMV-Filtermodul Kabelverschraubungen und Adapter Mit dem EMV-Filtermodul werden unterschiedliche Kabelverschraubungen und Adapter mitgeliefert. In der nachfolgenden Grafik werden die unterschiedlichen Varianten dargestellt. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 279 Dichtring für Kabelbinder ⑥ Adapter M20 auf ½-14 NPT ④ Kabelverschraubung für Anschlussgewinde, grau ④ Kabelverschraubung für Anschlussgewinde, blau ④ Dichteinsatz für ④ Stopfen Dichteinsatz für Schraube für Kunststoff Linsenschraube M3x6 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 280: Zubehör

    Ersatzteile / Zubehör / Lieferumfang 14.7 Zubehör 14.7 Zubehör Zubehör finden Sie im Katalog FI 01 "Feldgeräte für die Prozessautomatisierung", zum Beispiel: ● Optionsmodule ● NCS-Sensor zur kontakt- und berührungslosen Stellungserfassung ● Anbausätze ● Bediensoftware SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 281: Anhang

    Bleibt der Istwert auf dem Display nicht stabil oder wird bei einem konstanten Sollwert keine konstante Stellgröße erreicht, dann ist eine weitere Optimierung der Reglerdaten notwendig. Dies wird beschrieben in Kapitel "Optimierung Reglerdaten (Seite 112) ". Siehe auch Ablauf automatische Initialisierung (Seite 119) SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 282: Zertifikate

    Neuigkeiten zum Support, Support-Dokumente einschließlich EDDs und Software und auch Support durch Experten. Weitere Unterstützung Wenn Sie weitere Fragen zum Gerät haben, wenden Sie sich bitte an Ihre Siemens- Vertretung vor Ort. Ihren Ansprechpartner vor Ort finden Sie unter: ● Partner (http://www.automation.siemens.com/partner) Dokumentationen zu diversen Produkten und Systemen finden Sie unter: ●...
  • Seite 283: Abkürzungen

    Eindringschutz (in USA gebräuchliche Langform) Liquid Crystal Flüssigkristall Manuell Betriebsart NAMUR Normen-Arbeitsgemeinschaft für Verband der Anwender der Prozessleittechnik Mess- und Regeltechnik in der che- mischen Industrie µC Mikrocontroller Ein-Chip-Computersystem Non-Contacting Sensor Sensor zur berührungslosen Stellungserfassung SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 284: Abkürzungen Für Die Funktionale Sicherheit

    Mean Time To Restoration Mittlere Zeitdauer zwischen dem Auftreten eines Fehlers in einem Gerät oder System und der Wiederherstellung Probability of Dangerous Failure on Wahrscheinlichkeit Gefahr bringender Ausfälle einer Sicher- Demand heitsfunktion im Anforderungsfall SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 285 Ein sicherheitsbezogenes System (SIS) führt die Sicherheits- funktionen aus, die erforderlich sind, um einen sicheren Zu- stand in einer Anlage zu erreichen oder aufrechtzuerhalten. Es besteht aus Sensor, Logikeinheit/Leitsystem und Aktor. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 286 Abkürzungen B.2 Abkürzungen für die Funktionale Sicherheit SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 287: Glossar

    Die Bezeichnung ATEX ist die Abkürzung des französischen Begriffs "Atmosphère explosible". ATEX steht für die beiden Richtlinien der Europäischen Gemeinschaft auf dem Gebiet des Explosionsschutzes: die ATEX-Produktrichtlinie 94/9/EG und die ATEX- Betriebsrichtlinie 1999/92/EG. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 288 Störungen zu verursachen, die für andere in dieser Umwelt vorhandene Geräte unannehmbar sind. Ex d Zündschutzart "Druckfeste Kapselung". Wenn explosionsfähige Gemische in das Gehäuse des Betriebsmittels gelangen und sich im Gehäuse eine Zündquelle befindet. Die SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 289 Funktionen zur Steuerung des Geräts sowie Ein- und Ausgaberoutinen. Frequenzumtastverfahren ENGLISCH: Frequency Shift Keying (FSK) Das Frequenzumtastverfahren ist eine einfache Modulationsform, bei der die digitalen Werte 0 und 1 durch zwei unterschiedliche Frequenzen dargestellt werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 290 Protokollebenen im OSI-Modell. HART erlaubt die Übertragung von Prozess- und Diagnoseinformationen sowie Steuersignalen zwischen Feldgeräten und übergeordnetem Leitsystem. Standardisierte Parametersätze können für den herstellerübergreifenden Betrieb aller HART-Geräte benutzt werden. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 291 Die Abkürzung IP steht laut DIN für International Protection. Im englischen Sprachraum steht die Abkürzung IP für Ingress Protection (Eindringschutz). Kammer Ein größtenteils oder vollständig abgeschlossener Hohlraum in einer Maschine oder Apparatur. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 292 Stellungsregler an den Antrieb oder sonstige Erfordernisse anzupassen. Das Parametrieren erfolgt nach der vollständigen Inbetriebnahme des Stellungsreglers. Piezoelektrischer Effekt Bezeichnung für ein physikalisches Phänomen. Durch mechanische Druckbelastung auf einen Kristall wird ein elektrisches Potenzial auf bestimmten Kristallflächen hervorgerufen. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 293 Im umgekehrten Fall führt das Anlegen eines elektrischen Feldes an bestimmten Kristallflächen zu einer Kristallverformung. Process Device Manager PDM ist ein Siemens Software-Paket zur Projektierung, Parametrierung, Inbetriebnahme, und Wartung von Netzkonfigurationen und Feldgeräten. Bestandteil von SIMATIC Step7. Dient der Konfiguration und der Diagnose.
  • Seite 294: Simatic Software

    Zone 20 Zone 20 ist ein Bereich, in dem gefährliche explosionsfähige Atmosphäre in Form einer Wolke aus in der Luft enthaltenem brennbaren Staub ständig, über lange Zeiträume oder häufig vorhanden ist. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 295 Zone 22 ist ein Bereich, in dem bei Normalbetrieb eine gefährliche explosionsfähige Atmosphäre in Form einer Wolke aus in der Luft enthaltenem brennbaren Staub normalerweise nicht oder aber nur kurzzeitig auftritt. SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 296 Glossar SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 297: Index

    Bestimmungsgemäßer Gebrauch, (Siehe Ex-Bereich Unsachgemäße Änderungen am Gerät) Gesetze und Richtlinien, 17 Betrieb Ex-Kennungen, 253, 265, 267 Erdgas, 117 Blindstopfen Lage, 26 Blockschaltbild Arbeitsweise, 30 Fehleridentifikation, 236 Booster, 281 Firmware, 13 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 298 Einbauen, 51 Einbauen, 57 Internes NCS-Modul Einbauen, 71 In Betrieb nehmen, 126 Technische Daten, 265 Parameter 1 bis 5 Internet, 282 Übersicht, 150 Iy-Modul, (Siehe Stellungsrückmeldemodul) Parameter 6 bis 51 Übersicht, 151 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 299 Weitere Unterstützung, 282 Anschließen, 92 Werkseinstellung Einbauen, 65, 65 Auf ~ zurücksetzen, 127, 134 Lage, 56, 56, 59 Siebe Reinigen der ~, 244 SIL 2, 142 Spezialschraube Y1, 144 Lage, 56 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...
  • Seite 300 Index Zertifikate, 17, 282 Zubehör, 276 Zuluft Lage, 26 Zuluft PZ, 144 SIPART PS2 mit und ohne HART Betriebsanleitung, 02/2016, A5E00074630-AB...

Inhaltsverzeichnis
