2. EINBAU DES BRENNERS UND EINSETZEN DER DRAHTSPULE

Wählen sie das Kontaktrohr gemäß dem Schweißdraht. Der Lieferumfang enthält die
Ausrüstung für 0,8 mm Schweißdraht.
∅

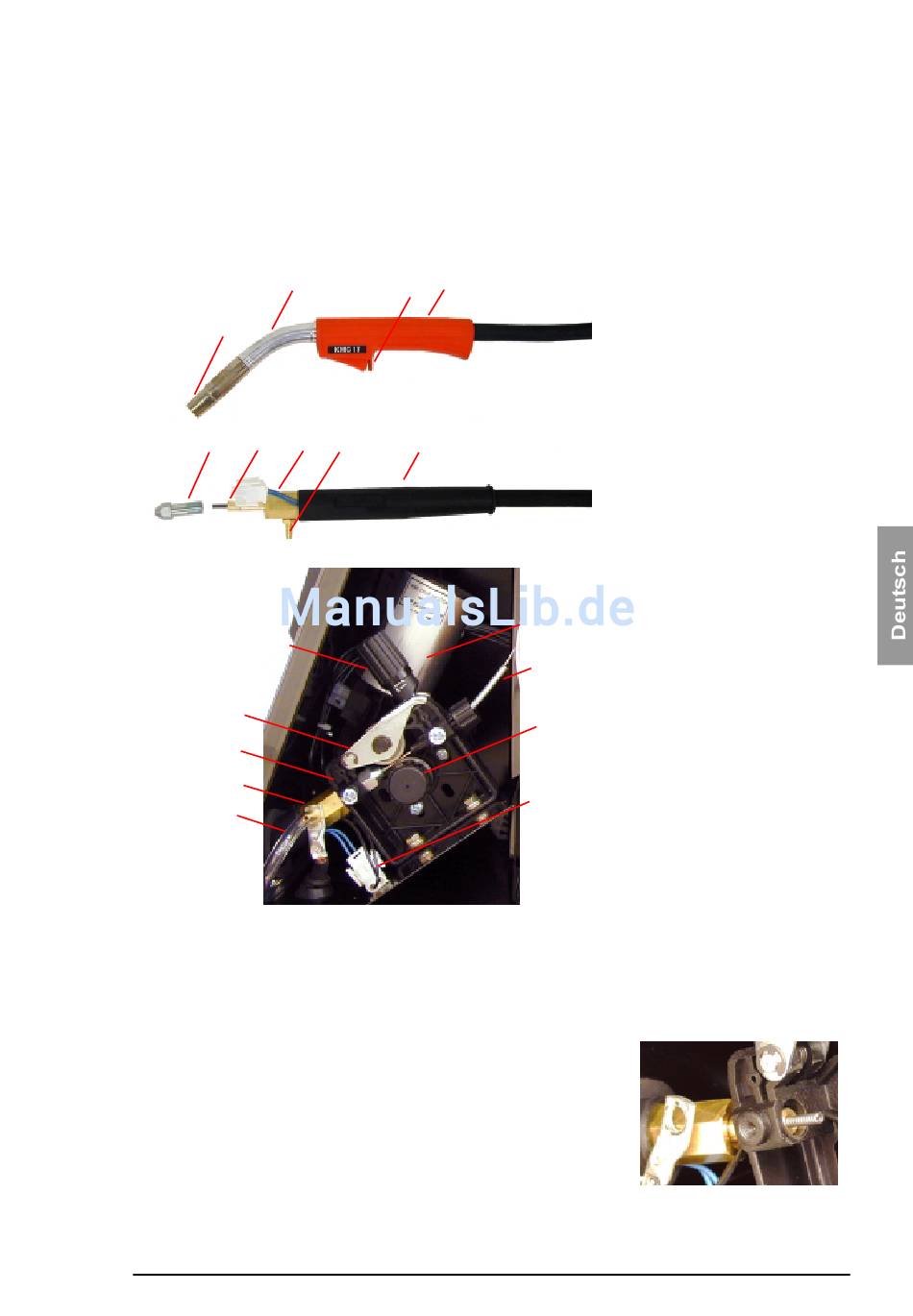

2.1. Hauptteile des Schweißbrenners
3
4
9
8 6
2.2. Teile des Drahtvorschubmechanismus
11
12
15
16
18
2.3. Einbau des Schweißbrenners
Um einen störungsfreien Schweißvorgang sicherzustellen, verwenden Sie ausschließlich original
Kemppi-Schweißbrenner. Verwenden Sie niemals einen defekten Brenner.
1. Entfernen Sie den Gasnippel (7) und die Gegenverschraubung (8) vom Anschluß (6).
2. Lösen Sie den Gegendruckhebel (12, entfernen Sie die Schraube und die Vorschubrolle (14).
3. Stellen Sie den Anschluß durch die Öffnung auf der Vorder-
platte in das Loch auf dem Flansch des Drahtvorschub-
mechanismus (15) her.
4. Befestigen Sie die Gegenverschraubung (8).
Hinweis! Überprüfen Sie, daß der Anschluß so gerichtet ist,
daß der Kabelschuh und der Gasschlauch montiert werden
können.
5. Installieren Sie den Kabelschuh (16) an den Anschluß und
besfestigen Sie ihn mit dem Gasnippel.
6. Stellen Sie den Leitungsanschluß (17) her und stecken Sie den Gasschlauch (18) auf den
Nippel.
7. Überprüfen Sie, daß die Gegenverschraubung nicht mit der Vorschubrolle in Berührung
kommt. Ziehen Sie die Verbindungen an.
2 1
7 5
1 Handgriff
2 Brennertaster
3 Brennerhals
4 Gasdüse
5 Strom-Gas-Kabel
6 Anschlußsechskant
7 Gasnippel mit
Stromanschluß
8 Gegenverschraubung
9 Drahtleiter
10 Drahteinführung
13
11 Einstellschraube Anpress-
druck
10
12 Gegendruckhebel
13 Drahtvorschubmotor
14 Vorschubrolle
14
Schraube
15 Flansch des Drahtvor-
schubmechanismus
17
16 Kabelschuh
17 Start-Leitungsanschluß
18 Gasschlauch
