KESO AccessPoint
5.2.3
KESO Leser K.528 / K.529 / K.547 mit KESO AccessPoint
Ein „älterer" KESO Leser (K.528 / K.529 / K.547) kann auch an den KESO AccessPoint
angeschlossen werden.
Bemerkung:
Da bei einem „älteren" KESO Leser kein Buzzer vorhanden ist, darf und kann dieser
nicht als Network on Key (NOK) Terminal verwendet werden!
5.2.3.1

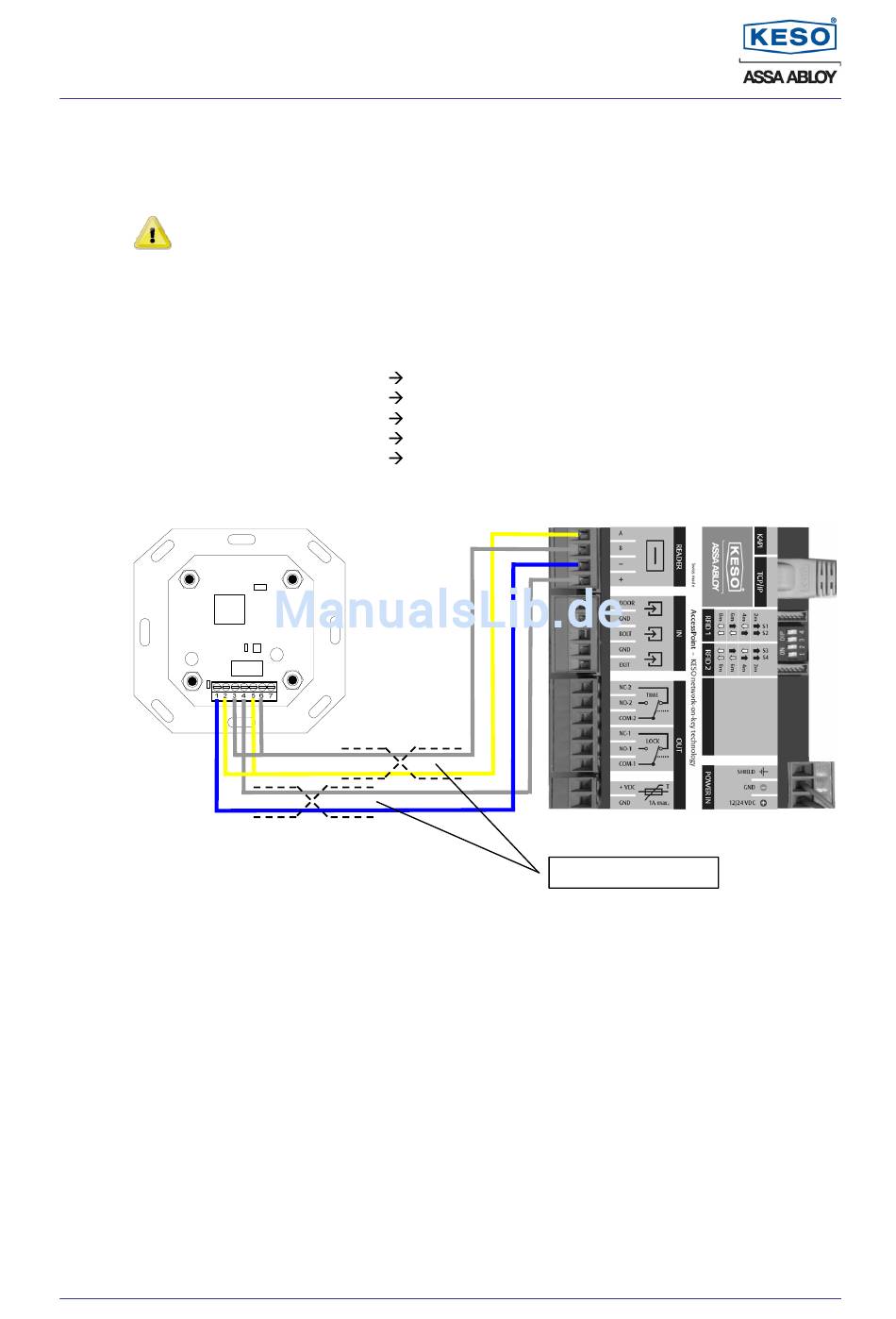

Anschlussschema
(KESO Leserrückseite von links nach rechts)
KESO Leser
KESO Leser
KESO Leser
KESO Leser
KESO Leser
KESO AG, 02/2010
1
KESO AccessPoint
2 und 5 (Brücke)
KESO AccessPoint
3 und 6 (Brücke)
KESO AccessPoint
4
KESO AccessPoint
7
Keine Verwendung
Änderungen vorbehalten
-
(blau)
A
(gelb)
B
(weiss)
+
(weiss)
Adernpaare verdrillt
Seite 14 von 28 Seiten
