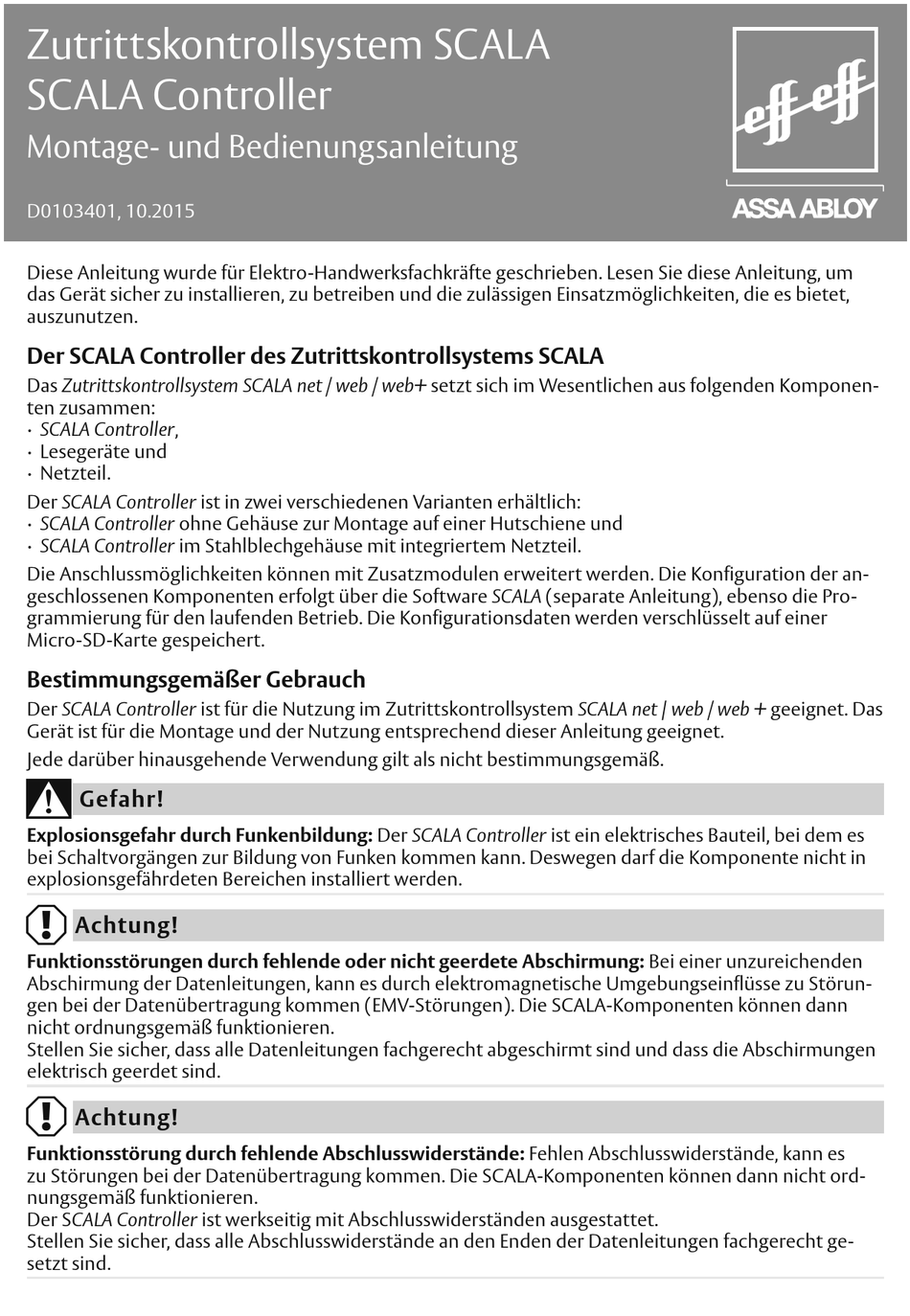

Zutrittskontrollsystem SCALA
SCALA Controller
Montage- und Bedienungsanleitung
D0103401, 10.2015
Diese Anleitung wurde für Elektro-Handwerksfachkräfte geschrieben. Lesen Sie diese Anleitung, um
das Gerät sicher zu installieren, zu betreiben und die zulässigen Einsatzmöglichkeiten, die es bietet,
auszunutzen.
Der SCALA Controller des Zutrittskontrollsystems SCALA
Das Zutrittskontrollsystem SCALA net / web / web+ setzt sich im Wesentlichen aus folgenden Komponen-
ten zusammen:
· SCALA Controller,
· Lesegeräte und
· Netzteil.
Der SCALA Controller ist in zwei verschiedenen Varianten erhältlich:
· SCALA Controller ohne Gehäuse zur Montage auf einer Hutschiene und
· SCALA Controller im Stahlblechgehäuse mit integriertem Netzteil.
Die Anschlussmöglichkeiten können mit Zusatzmodulen erweitert werden. Die Konfiguration der an-
geschlossenen Komponenten erfolgt über die Software SCALA (separate Anleitung), ebenso die Pro-
grammierung für den laufenden Betrieb. Die Konfigurationsdaten werden verschlüsselt auf einer
Micro-SD-Karte gespeichert.
Bestimmungsgemäßer Gebrauch
Der SCALA Controller ist für die Nutzung im Zutrittskontrollsystem SCALA net / web / web + geeignet. Das
Gerät ist für die Montage und der Nutzung entsprechend dieser Anleitung geeignet.
Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.
D
Gefahr!
Explosionsgefahr durch Funkenbildung: Der SCALA Controller ist ein elektrisches Bauteil, bei dem es
bei Schaltvorgängen zur Bildung von Funken kommen kann. Deswegen darf die Komponente nicht in
explosionsgefährdeten Bereichen installiert werden.
A
Achtung!
Funktionsstörungen durch fehlende oder nicht geerdete Abschirmung: Bei einer unzureichenden
Abschirmung der Datenleitungen, kann es durch elektromagnetische Umgebungseinflüsse zu Störun-
gen bei der Datenübertragung kommen (EMV-Störungen). Die SCALA-Komponenten können dann
nicht ordnungsgemäß funktionieren.
Stellen Sie sicher, dass alle Datenleitungen fachgerecht abgeschirmt sind und dass die Abschirmungen
elektrisch geerdet sind.
A
Achtung!
Funktionsstörung durch fehlende Abschlusswiderstände: Fehlen Abschlusswiderstände, kann es
zu Störungen bei der Datenübertragung kommen. Die SCALA-Komponenten können dann nicht ord-
nungsgemäß funktionieren.
Der SCALA Controller ist werkseitig mit Abschlusswiderständen ausgestattet.
Stellen Sie sicher, dass alle Abschlusswiderstände an den Enden der Datenleitungen fachgerecht ge-
setzt sind.
