- Seite 1 Rettungswegtechnik www.assaabloy.com/de TSB-Controller 970-TSBC-30–10 Benutzerhandbuch D0134200...
- Seite 2 Weiterveräußerung mit dem Produkt weiter. Firmware-Version 4.0.1220 FT-Manager-Version 4.0.1220 Open Source Lizenzen ASSA ABLOY Sicherheitstechnik GmbH hält den Quellcode der im Rahmen von Open Source Lizenzen genutzten Software (zum Beispiel FreeRTOS™, newlib, lwIP) auf Anfrage bereit: http://www.assaabloy.com/com/global/opensourcelicense/ Herausgeber ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise ..........4 Zu dieser Anleitung. -
Seite 4: Hinweise
Hinweise Zu dieser Anleitung Diese Anleitung ist für Elektrotechniker und entsprechend geschultes Personal geschrieben. Lesen Sie diese Anleitung, um das Gerät sicher zu installieren, zu betreiben und die zulässigen Einsatzmöglichkeiten, die es bietet, auszunutzen. Bedeutung der Symbole Gefahr! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung. Warnung! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schweren Verletzungen führen. -
Seite 5: Sicherheitshinweise
Gefahr durch fehlerhafte Inbetriebnahme: Um die Produktsicherheit zu ge- währleisten, muss die Inbetriebnahme durch eine sachkundige Person durch- geführt werden. ASSA ABLOY Sicherheitstechnik GmbH bietet Schulungen zur Aneignung der erforderlichen Sachkunde an. Sämtliche Anschlussarbeiten am TSB-Controller und den Steuergeräten dürfen nur im spannungsfreien Zustand vorgenommen werden, um Gefahren für den... -
Seite 6: Bestimmungsgemäßer Gebrauch

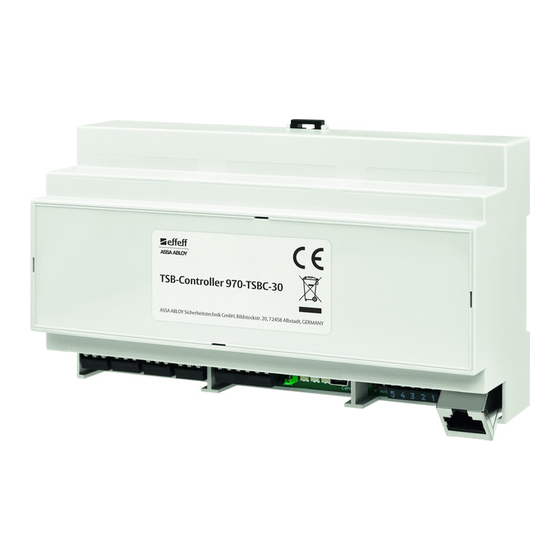

Bestimmungsgemäßer Gebrauch Der TSB-Controller 970-TSBC-30–10 dient als Bindeglied zwischen einem PC und dem TS-Bus. Die Datenübertragung zwischen PC und TSB-Controller erfolgt über Ethernet. Die Datenübertragung zwischen dem TSB-Controller und den einzelnen Fluchttür-Steuergeräten bzw. -Steuerterminals (Teilnehmer), erfolgt über den TS-Bus. Der TSB-Controller muss auf Hutschienen nach DIN EN 60715 TH35 montiert werden. -
Seite 7: Bedienung
Bedienung Allgemeine Beschreibung Die Bustechnik wird in der modernen Steuerungstechnik vorwiegend in Einrich- TS-Bus tungen eingesetzt, wo eine größere Anzahl von Geräten überwacht und gesteuert (Tür-Steuer-Bus) werden. Der TS-Bus arbeitet mit einer Zweidrahttechnik, so dass sich die Installation zwischen den einzelnen Geräten und einer zentralen Stelle auf eine nur zweiadri- ge Busleitung beschränkt. -
Seite 8: Steuerung Und Überwachung
Hinweis! Funktionsfähigkeit bei PC-Ausfall: Falls der PC ausfällt, bleibt der TS-Bus weiter- hin in Betrieb. Über ein eventuell angeschlossenes Paralleltableau können die Türen weiterhin gesteuert werden. Fällt der TS-Bus aus, bleibt die Sicherheitsfunk- tion der angeschlossenen Fluchttürsteuergeräte bzw. Fluchttür- Steuerterminals und der daran angeschlossenen Komponenten wie Fluchttüröffner und Not-Auf- Schalter aus Sicherheitsgründen erhalten. -
Seite 9: Installation
Installation Warnung! Gefahr durch fehlerhafte Installation: Die Installation sowie die Inbetriebnahme des Bus-Controller-Modul und der daran angeschlossenen Geräte darf nur von einer Fachkraft des Elektrohandwerks durchgeführt werden. Gefahr durch Missachtung der gültigen Vorschriften: Bei der Installation der Geräte sind die gültigen VDE-Vorschriften sowie die Bestimmungen der örtlichen EVUs zu beachten und einzuhalten. -
Seite 10: Leitungen Und Leitungsverlegung
Leitungen und Leitungsverlegung Um den problemlosen Betrieb des Systems gewährleisten zu können, müssen TS-Bus einige Anforderungen an die Installation gestellt werden. Beachten Sie folgenden anschließen Anweisungen und führen Sie die notwendigen Installations- und Anschlussarbei- ten sorgfältig aus. Installation des TS-Busses Achtung! Störungen durch zu hohe Gesamtleitungslänge und Leitungswiderstände: Die Gesamtlänge der Busleitung sollte 1000 m und der Leitungswiderstand zu... -
Seite 11: Montage Des Bus-Controllers
Montage des Bus-Controllers Der TSB-Controller ist vorgesehen für den Einbau in einen geeigneten Elektro-Verteiler. Er wird auf Hutschienen nach DIN EN 60715 TH35 montiert. Die Verkabelung erfolgt über Schraubsteckklemmen. Der Montageort des Verteilers für den TSB-Controller muss folgende Bedingungen Montageort erfüllen: ·... -
Seite 12: Anschlüsse
Anschlüsse Abb. 2 : Anschlussleiste Funktionserdung – + 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 4 3 2 1 nc c no nc c no nc c no nc c no 11 12 Jumper gesteckt... - Seite 13 Pos. Nr. Beschreibung Pos. Nr. Beschreibung Tab. 1: Legende zu Abb. 2 reserviert TSB Masse reserviert TSB Data Versorgung + 24V Versorgung 0V Eingang 1 Relais 1 no Eingang 2 Relais 1 c Masse Eingänge Relais 1 nc Eingang 3 BMA + BMA - Relais 2 no...
-
Seite 14: Zurücksetzen Auf Werkseinstellungen
Zurücksetzen auf Werkseinstellungen Durch das Zurücksetzen in die Werkseinstellungen gehen alle Änderungen an den Betriebsdaten verloren. In die Werkseinstellung zurücksetzen Das Zurücksetzen auf Werkseinstellungen erfolgt aus dem Grundzustand oder aus einer Störung. Stellen Sie den DIP-Schalter 2 auf OFF, falls erforderlich (Abb. 2 – ... -
Seite 15: Led-Signalisierung
LED-Signalisierung Die LEDs dienen der Zustandsanzeige. Start, Grundzustand (Normalbetrieb), Datenverkehr, Störungen sowie das Zurücksetzen auf Werkseinstellungen werden durch das Verhalten der LEDs angezeigt und dokumentiert. LED rot LED gelb LED grün Tab. 2: LED-Signale Nach Einschalten / Booten Bootvorgang nach dem Einschalten Der Bootvorgang dauert etwa 20 Sekunden. -
Seite 16: Inbetriebnahme
Inbetriebnahme Checkliste Überprüfen der Installation Prüfen · Ist die Stromversorgung der Teilnehmer sichergestellt? · Sind alle Teilnehmer, Fluchttüröffner und Kontakte angeschlossen? · Ist die Busleitung an den Teilnehmern angeschlossen? · Ist die Stromversorgung am Controller angeschlossen? · Ist die Busleitung am Controller angeschlossen? Überprüfung der Einstellungen am 970 TSB-Controllers und den Teilnehmern ·... -
Seite 17: Netzwerkverbindung
Netzwerkverbindung Damit Sie auf die FT-Manager- Web-Oberfläche zugreifen können, muss eine Netzwerkverbindung des TSB-Controllers und Ihrem PC hergestellt werden. Hierzu gibt es folgende Möglichkeiten: · Direkte Netzwerkverbindung mit einem Cros-Over-Kabel (im Lieferumfang) · Erst-/Inbetriebnahme mit Service PC · In einem Gebäudenetzwerk mit einem Patch-Kabel (nicht im Lieferumfang) ·... -
Seite 18: Ft-Manager
FT-Manager Verbindung mit Service PC FT-Manager Die Netzwerkverbindung vom TSB-Controller zu einem Service PC erfolgt direkt über das mitgelieferte Cross-Over-Kabel. Die Konfiguration der Rettungswegtechnik erfolgt unter Windows ® 10 mittels FT-Manager und einem Web-Browser. Systemeinstellungen Die Systemeinstellungen am Controller wie zum Beispiel TCP/IP Adressenvergabe System- werden über die Web-Oberfläche des FT-Managers vorgenommen. - Seite 19 Abb. 4 : Netzwerkverbin- dung konfigurieren Inbetriebnahme...
-
Seite 20: Den Ft-Manager Aufrufen
Den FT-Manager aufrufen Nach einer erfolgreichen Konfiguration kann der FT-Manager in einem Web-Brow- Web-Browser ser aufgerufen werden. Starten Sie Ihren Web-Browser. Tragen Sie in die Adresszeile folgende URL ein: https://1.1.1.1 und bestätigen Sie die Eingabe. Es erscheint ein Sicherheitshinweis. Hinweis! Warnmeldung durch unbekanntes Sicherheitszertifikat: Das Sicherheitszerti- fikat verschlüsselt die Kommunikation zwischen Computer und 970-TSBC. - Seite 21 Abb. 5 Hinweis zum Sicherheitszertifi- Abb. 6 Start-Oberfläche des FT-Managers Inbetriebnahme...
-
Seite 22: Technische Daten
Übertragungsrate 100 MBit/s IEEE-Norm 802.3.-100BASE-TX TS-Bus-Schnittstelle 2-wire twisted pair cable Leitungslänge max. 1000 m Gehäuse Verteilereinbau Hutschiene nach DIN EN 60715 TH35 Zertifizierung ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND Die EU-Konformitätserklärung finden Sie im Downloadbereich von www.assaabloy.com/de Technische Daten... -
Seite 23: Gewährleistung, Entsorgung
Gewährleistung, Entsorgung Aktuelle Informationen Aktuelle Informationen finden Sie unter: www.assaabloy.com/de Gewährleistung Es gelten die gesetzlichen Gewährleistungsfristen und die Verkaufs- und Lieferbe- dingungen der ASSA ABLOY Sicherheitstechnik GmbH (www.assaabloy.com/de). Gewährleistung, Entsorgung... -
Seite 24: Entsorgung
Entsorgung Für Produkte, die mit dem Symbol (durchgestrichene Mülltonne) gekenn- zeichnet sind gilt: Die geltenden Vorschriften zum Umweltschutz müssen eingehalten werden. Batterien, Akkumulatoren, Lampen, Elektrogeräte und auch personenbezogene Daten gehören nicht in den Hausmüll. Altbatterien, Altakkumulatoren und Lampen müssen dem Gerät zerstörungsfrei entnommen werden und separat entsorgt werden. -
Seite 25: Batterie Vor Entsorgung Entnehmen
Batterie vor Entsorgung entnehmen Achtung! Sachschaden durch Entnahme der Batterie möglich: Eine Entnahme der Bat- terie ist während der normalen Nutzung des Geräts nicht notwendig. Durch das Öffnen des Gehäuses, kann das Gerät beschädigt werden. · Öffnen Sie das Gehäuse ausschließlich vor einer Entsorgung zur Entnahme der Batterie Ziehen Sie alle Klemmen ab. - Seite 26 Produkt WEEE-Reg.-Nr. DE 69404980 Das Produkt ist nach dem Gebrauch als Elektronikschrott ordnungsgemäß zu entsorgen und zur stofflichen Wiederverwendung einer örtlichen Sammelstelle kostenlos zuzuführen. Es bestehen grundsätzlich folgende weitere Möglichkeiten zur kostenlosen Ent- sorgung beim Vertreiber: · Rückgabe eines funktionsähnlichen Altgeräts am Ort der Abgabe des Neugeräts. ·...
- Seite 27 Gewährleistung, Entsorgung...
- Seite 28 Die ASSA ABLOY Gruppe ist der Weltmarktführer in Zugangslösungen. Jeden Tag helfen wir Menschen sich sicherer und geborgener zu fühlen und eine offenere Welt zu erleben. ASSA ABLOY Sicherheitstechnik GmbH Bildstockstraße 20 72458 Albstadt DEUTSCHLAND Tel. + 49 7431 123-0 albstadt @ assaabloy.com...
