KESO AccessPoint
5.2.2 KESO Leser K.548 / K.549 / K.550 mit KESO Leser EG.709 und Adapterprint
Schalterstellung auf Pos. 4
für EG. 709 Elektronik

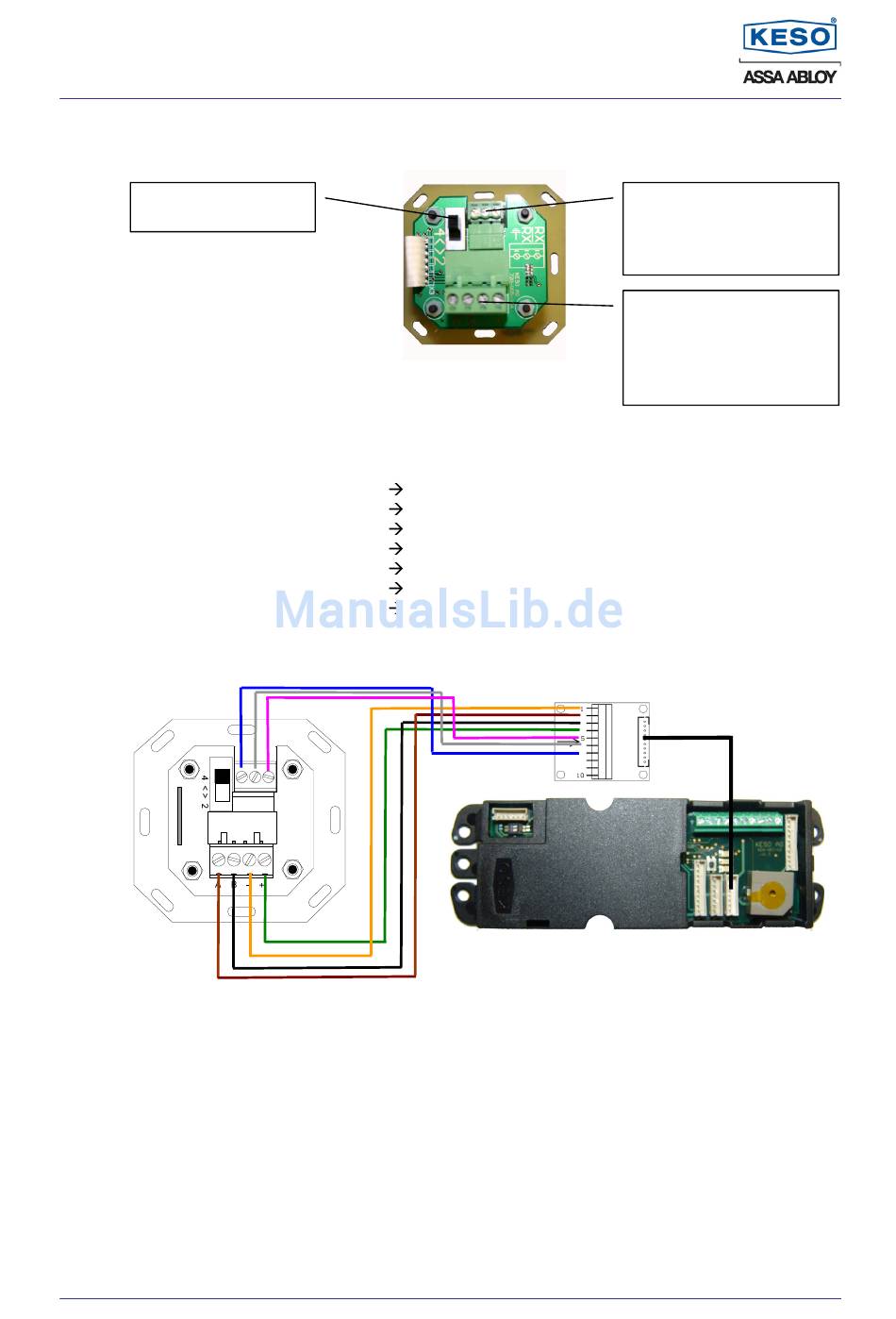

5.2.2.1 Anschlussschema
(KESO Leserrückseite von rechts nach links)
KESO Leser
KESO Leser
KESO Leser
KESO Leser
KESO Leser
KESO Leser
KESO Leser
KESO AG, 02/2010
A EG.709 Adapterklemme 2 (braun)
B EG.709 Adapterklemme 3 (weiss)
- EG.709 Adapterklemme 1 (gelb)
+ EG.709 Adapterklemme 4 (grün)
1 EG.709 Adapterklemme 7 (ERDE)
2 EG.709 Adapterklemme 6 (grau)
3 EG.709 Adapterklemme 5 (rosa)
Änderungen vorbehalten
Anschlussklemmen für
KESO Leser
1 ERDE ERDE
2 grau /Rx
3 rosa Rx
Anschlussklemmen für
KESO Leser
A braun Tx
B weiss /Tx
- gelb GND
+ grün V IN (12/24V)
