KESO AccessPoint
5.2
Anschlussschemen
5.2.1
KESO Leser K.548 / K.549 / K.550 mit KESO AccessPoint
Schalterstellung auf Pos 2
für KESO AccessPoint
5.2.1.1

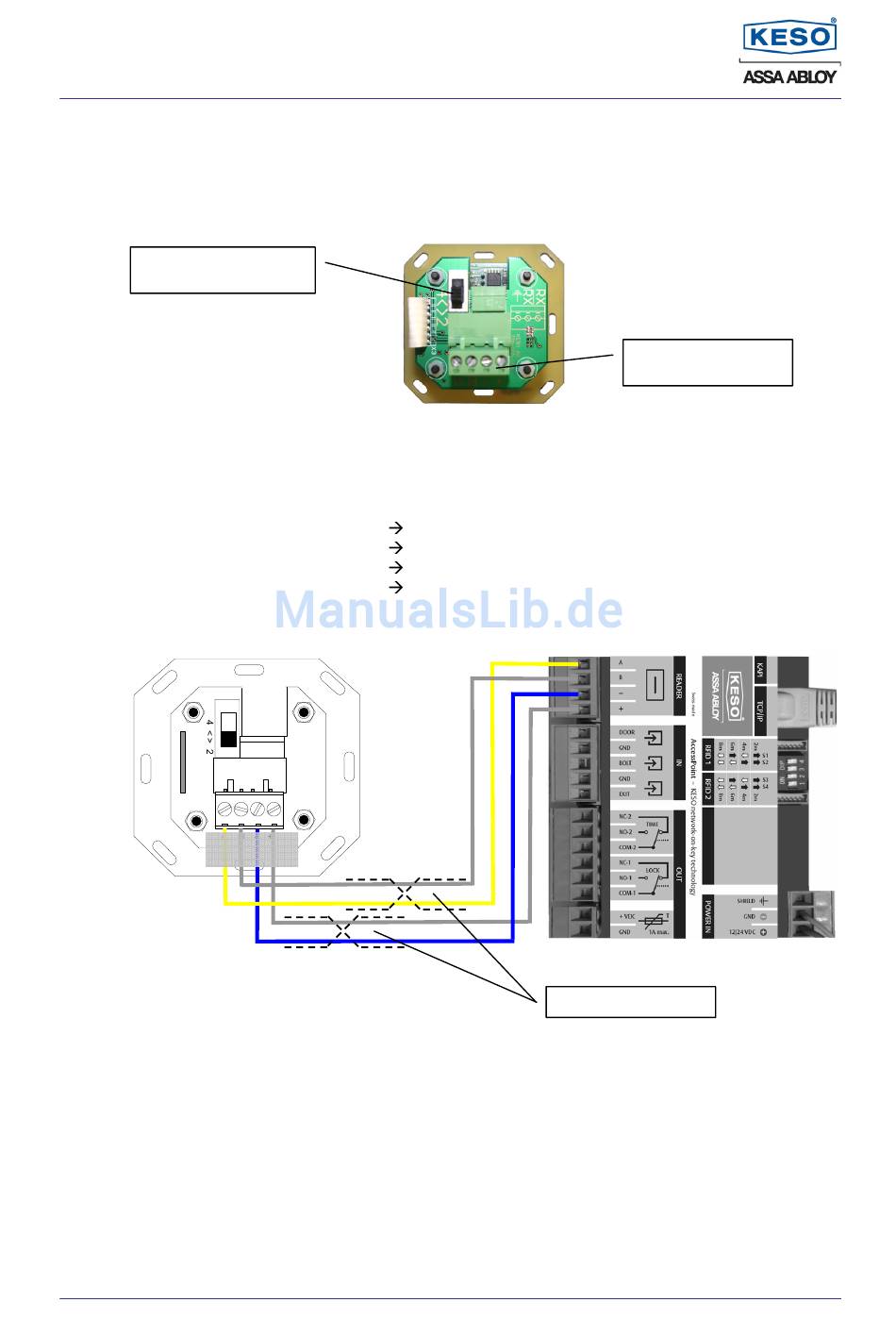

Anschlussschema

(KESO Leserrückseite von links nach rechts)
KESO Leser
KESO Leser
KESO Leser
KESO Leser
A B - +
KESO AG, 02/2010
A
KESO AccessPoint
B
KESO AccessPoint
-
KESO AccessPoint
+
KESO AccessPoint
Änderungen vorbehalten
Anschlussklemme für
KESO AccessPoint ET
A
(gelb)
B
(weiss)
-
(blau)
+
(weiss)
Adernpaare verdrillt
Seite 12 von 28 Seiten
