Setzen Sie als erstes Ihre Schutzbrille auf !
Das Prisma wird mit dem ausgerichteten Bohrer auf den Schwenkstift des Prismenbocks aufge-
steckt (Bild, Seite 5 Nr. 4) und vor der Schleifscheibe geschwenkt.
Gleichzeitig bewegen Sie den Bohrervorschubschlitten mit der dafür vorgesehenen Rändelmutter
( Bild, Seite 5 Nr. 10) in Richtung Schleifscheibe, bis eine Schneide des Bohrers geschliffen ist.
Merken Sie sich den Teilstrich an der Skala der Rändelmutter, (z.B. Teilstrich 5).
Drehen Sie den Bohrervorschubschlitten mit der Rändelmutter eine Umdrehung zurück.
Nun wird das Prisma um 180° umgeschlagen und von der anderen Seite auf den Schwenkstift auf-
gesteckt.
Wiederholen Sie den Schleifvorgang wie zuvor beschrieben, nur bewegen Sie diesmal den Boh-
rervorschubschlitten um 2 bis 3 Teilstriche näher zur Schleifscheibe.
Der Bohrer wird in dieser Stellung nun so lange geschwenkt bis keine Funkenbildung mehr sicht-
bar ist (Ausfunken).
Um nun die höchst mögliche Schneidensymmetrie zu erhalten wird ohne Veränderung
des Bohrervorschubschlittens das Prisma nochmals um 180° umgeschlagen und die
andere Schneide des Bohrers nochmal geschliffen bis auch hier keine Funkenbildung
mehr auftritt.
Achtung!
Um ein Anlaufen oder Ausglühen der Bohrerspitze zu vermeiden, arbeiten Sie
immer mit geringer Zustellung am Vorschub.
Danach schleifen Sie die Schneiden auf Umschlag wie zuvor im Kapitel Anschleifen der Bohrer
beschrieben.
10
3. Anschleifen der Bohrer

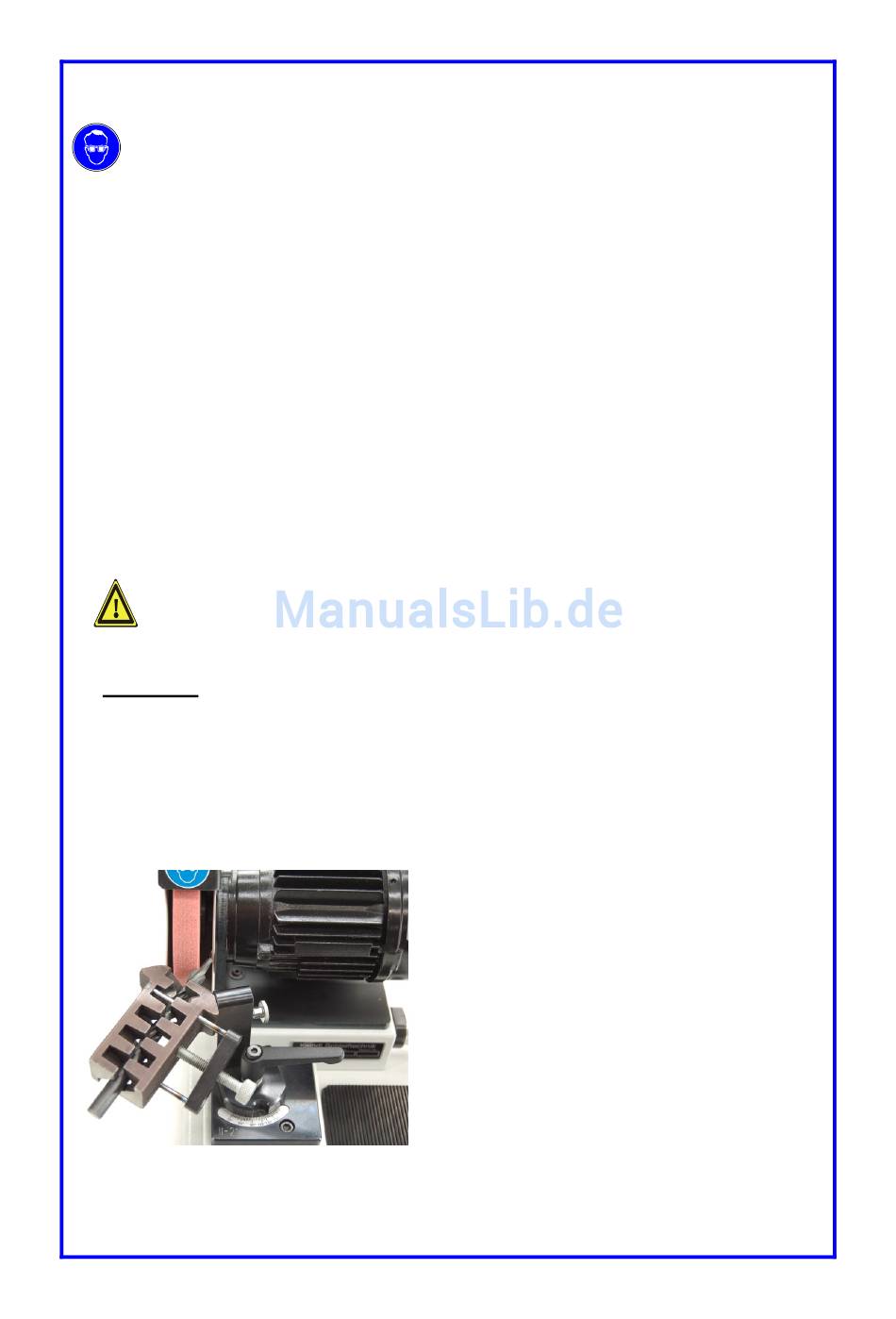

4. Stufenbohrer
Schleifen Sie die Schneiden der ersten Stufe wie
beim Spiralbohrer.
Die Schneiden der zweiten Stufe werden ebenso pa-
rallel, fluchtend zu den angegebenen
Einstellmarkierungen (siehe Kapitel „Einlegen und
Ausrichten von Spiralbohrern") ausgerichtet, je-
doch zuvor wird der Bohrer soweit im Prisma nach
vorne geschoben bis die zweite zu schleifende Stufe
an der Schleifscheibe anliegt (Bild).
Mit den Rändelmuttern 8 und 9 können Sie nun die
Feineinstellung Bohrer zur Schleifscheibe
vornehmen.
