Montieren Des Rücklauffüllanschlusses; Installieren Des Spray Pro-Steuergeräts - Toro Multi-Pro 1250 Bedienungsanleitung

1
Montieren des Rücklauffüllan-
schlusses
Für diesen Arbeitsschritt erforderliche
Teile:
1 90-Grad-Anschlussstück
1 Schnellkupplung
1 Schlauchadapter
1 Füllanschlusshalterung
1 Bundbolzen, 5/16 x 3/4 Zoll
1 Rücklaufschlauch
Verfahren
1. Setzen Sie die Füllanschlusshalterung auf das
Gewindeloch im Behälter und befestigen Sie sie mit
einem Bundbolzen (5/16 x 3/4 Zoll) (Bild 3).
1. Füllanschlusshalterung
2. Gewindeloch im Behälter
3. Bundbolzen,
5/16 x 3/4 Zoll
4. 90-Grad-Anschlussstück
2. Stecken Sie das Gewinde des
90-Grad-Anschlussstückes durch die Halterung und
schrauben Sie die Schnellkupplung auf. Befestigen
Sie sie an der Halterung (Bild 3).
Hinweis: Montieren Sie das Anschlussstück so,
dass das offene Ende zur großen Öffnung in der
Halterung und zur Behälteröffnung zeigt, damit das

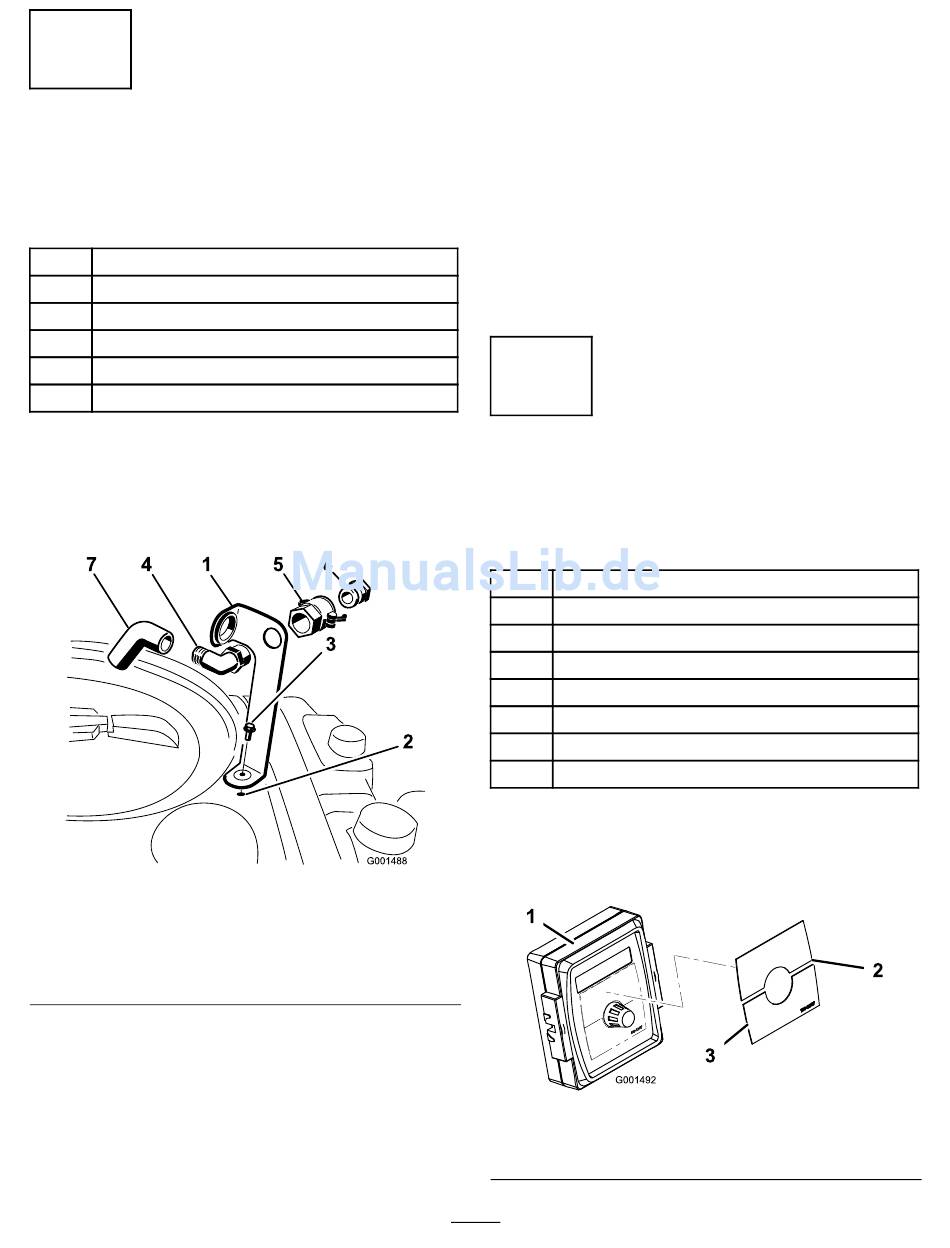

Bild 3
5. Schnellkupplung
6. Schlauchadapter
7. Rücklaufschlauch
Wasser beim Füllen in einem Bogen in den Behälter
fließt.
3. Montieren Sie den Schlauchadapter auf die
Schnellkupplung (Bild 3).
4. Drehen Sie die Hebel zum Adapter, um ihn
zu arretieren. Befestigen Sie ihn dann mit den
Lastösenbolzen (Bild 3).
5. Stecken Sie den Rücklaufschlauf durch die große
Öffnung in der Halterung und auf das Ende mit dem
Widerhaken der 90-Grad-Halterung (Bild 3).
Wichtig: Verlängern Sie den Schlauch nicht,
um einen Kontakt mit den Behälterflüssigkeiten
zu ermöglichen.
2
Installieren des Spray
Pro-Steuergeräts
Für diesen Arbeitsschritt erforderliche
Teile:
1 Spray Pro-Steuergerät
1 Spray Pro Schild
1 Halterung
2
Bundbolzen, 3/4 Zoll
2 Bundmutter, 1/4 Zoll
2 Handrad
2 Scheibe
2 Schlossschraube
Verfahren
1. Montieren Sie das Spray Pro-Schild auf dem
Steuergerät (Bild 4).
1. Spray Pro-Steuergerät
2. Schild, obere Hälfte
16
Bild 4
3. Schild, untere Hälfte
