Bu durumda, onay tuşu basılı tutulmaya devam edilmeli ve tarayıcı üst yüzeyden kaldırılmalıdır. Gerekirse yüzeydeki
pozisyon bir PUA 70 işaretleme kalemi ile işaretlenmelidir. Tarayıcı, engelin arkasından tekrar üst yüzeye yerleştirilmeli,
onay tuşu bırakılmalı ve taramaya devam edilmelidir. İşaret, monitördeki veya PC yazılımındaki göstergenin tarama
verilerinde dikey çizgi olarak görünür.
7.2.6 İmaj tarama
Beton demiri düzeninin resmini oluşturmak için imaj tarama kullanılır. Beton demirlerinin derinliği ve çapı belirlenebilir
veya tahmin edilebilir.
Önce referans rasteri duvara sabitlenmelidir. Bunun için ürün ile birlikte teslim edilen yapışkan bandı kullanınız. Bu bant
özellikle betona iyi yapışır ve el ile rulodan gereken uzunlukta yırtılabilir. Birçok yüzeyde, rasterin sabitlenmesi için her
köşede 10 cm uzunluğunda bir parça yeterlidir. Özellikle nemli veya tozlu bir üst yüzeyde, birlikte teslim edilen fırça
kullanılarak öncelikle beton yüzeyi toz parçacıklarından temizlenmelidir. Ardından, gerekirse rasterin her tarafı boylu
boyunca yapışkan bant ile sabitlenmelidir.
Aksi takdirde raster doğrudan yüzeyde işaretlenebilir. Bir cetvel (örneğin bir ahşap parça) yardımıyla, paralel çizgiler
arasında 150 mm mesafede bir 4×4 ağ işaretlenmelidir. Raster çizgisi pozisyonlarının doğrudan yapı malzemesine
aktarılması için referans rasterin deliklerini de kullanabilirsiniz.
Tarayıcı açılmalı ve imaj tarama sembolü seçilmelidir. Şu an hafızada bulunan maksimum 9 taranmış imaj sayısı ile
birlikte akü şarj durumu gösterilir.
tr

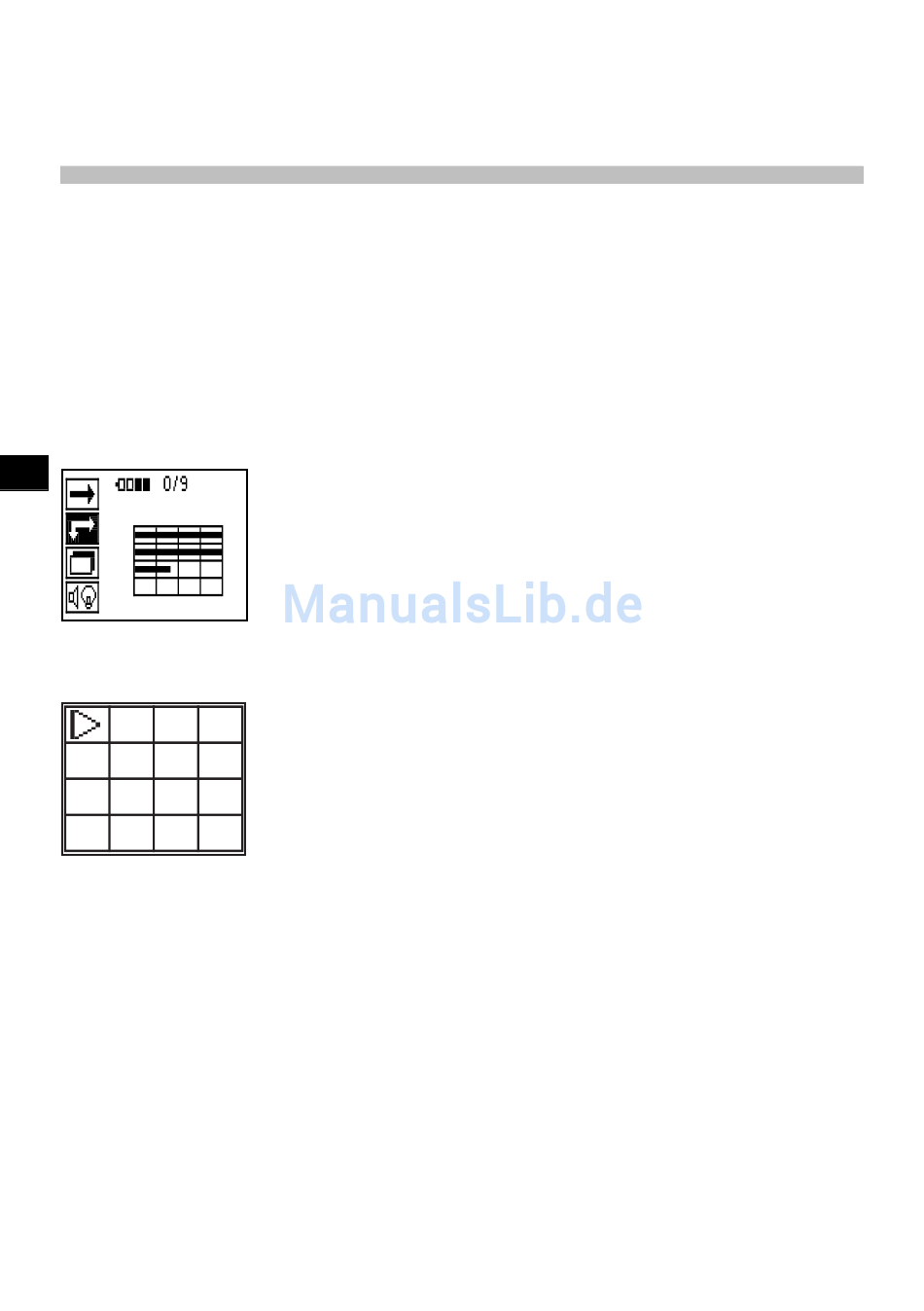

Ana menüde imaj tarama seçilmelidir.
İmaj tarama ekranı görünür.
Ekranda, önerilen başlangıç noktası (üçgen) ile birlikte rasterin görüntüsü belirir. Bu, üst sol tarafta bulunur ve birçok
tarama için yeterlidir. Resim verileri sadece, hem dikey hem de yatay olarak taranmış raster alanları için gösterilir. Bazı
durumlarda tarama alanındaki engeller bunu önleyebilir (örn. bir taşıyıcının arkasından geçen bir boru). Bu durumda,
taranan alanı en uygun hale getirmek için başlangıç noktası değiştirilebilir. Başlangıç noktası ok tuşları yardımı ile
değiştirilebilir.
