Aufbau und Funktion
Transport und Aufstellen
5.1.5

Anschluss Zwischenschlauchpaket

Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die
Werkstückleitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des
Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
4
5
6
7
8
22
Beschreibung 0
Drahtvorschubgerät
Zwischenschlauchpaket
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse 19-polig (analog)
Anschluss Steuerleitung Drahtvorschubgerät
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Anschlussbuchse, Schweißstrom „-"
•
MIG/MAG-Fülldrahtschweißen:
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf

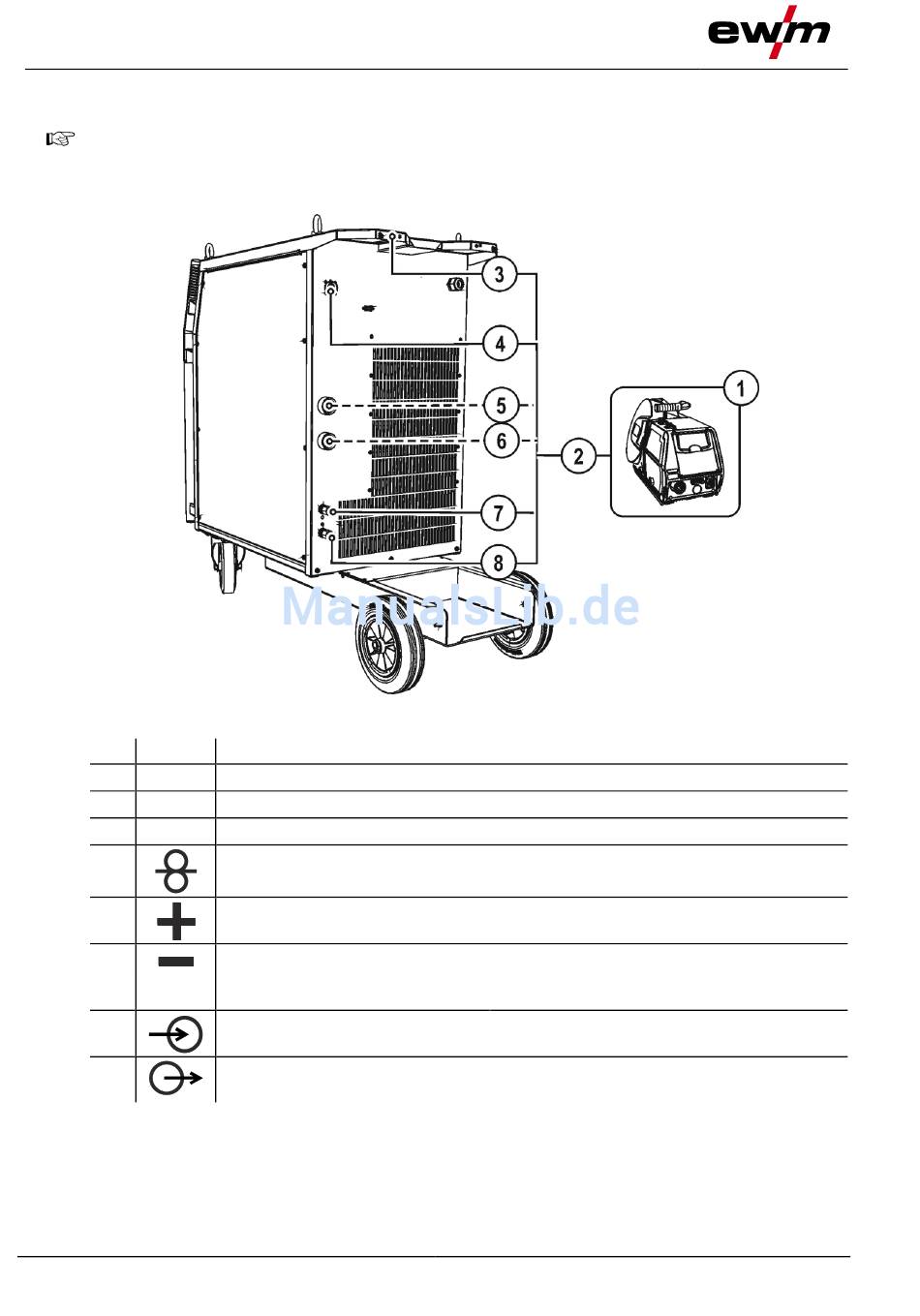

Abbildung 5-1
Schweißstrom zum Drahtvorschubgerät bzw.
Schweißbrenner
