Aufbau und Funktion
MIG/MAG-Schweißen
5.2 MIG/MAG-Schweißen
5.2.1 Anschluss Werkstückleitung
Einige Drahtelektroden (z. B. selbstschützender Fülldraht) sind mit negativer Polarität zu
schweißen. In diesem Fall ist die Schweißstromleitung an der Schweißstrombuchse „-", die
Werkstückleitung an der Schweißstrombuchse „+" anzuschließen. Hinweise des
Elektrodenherstellers beachten!
Pos. Symbol
1
2
3
• Stecker der Werkstückleitung in die Anschlussbuchse Schweißstrom „-" stecken und verriegeln.
32
Beschreibung 0
Anschlussbuchse, Schweißstrom „+"
• ---------- MIG/MAG-Fülldrahtschweißen: Werkstückanschluss
Anschlussbuchse, Schweißstrom „-"
• ---------- MIG/MAG-Schweißen: Werkstückanschluss
Werkstück

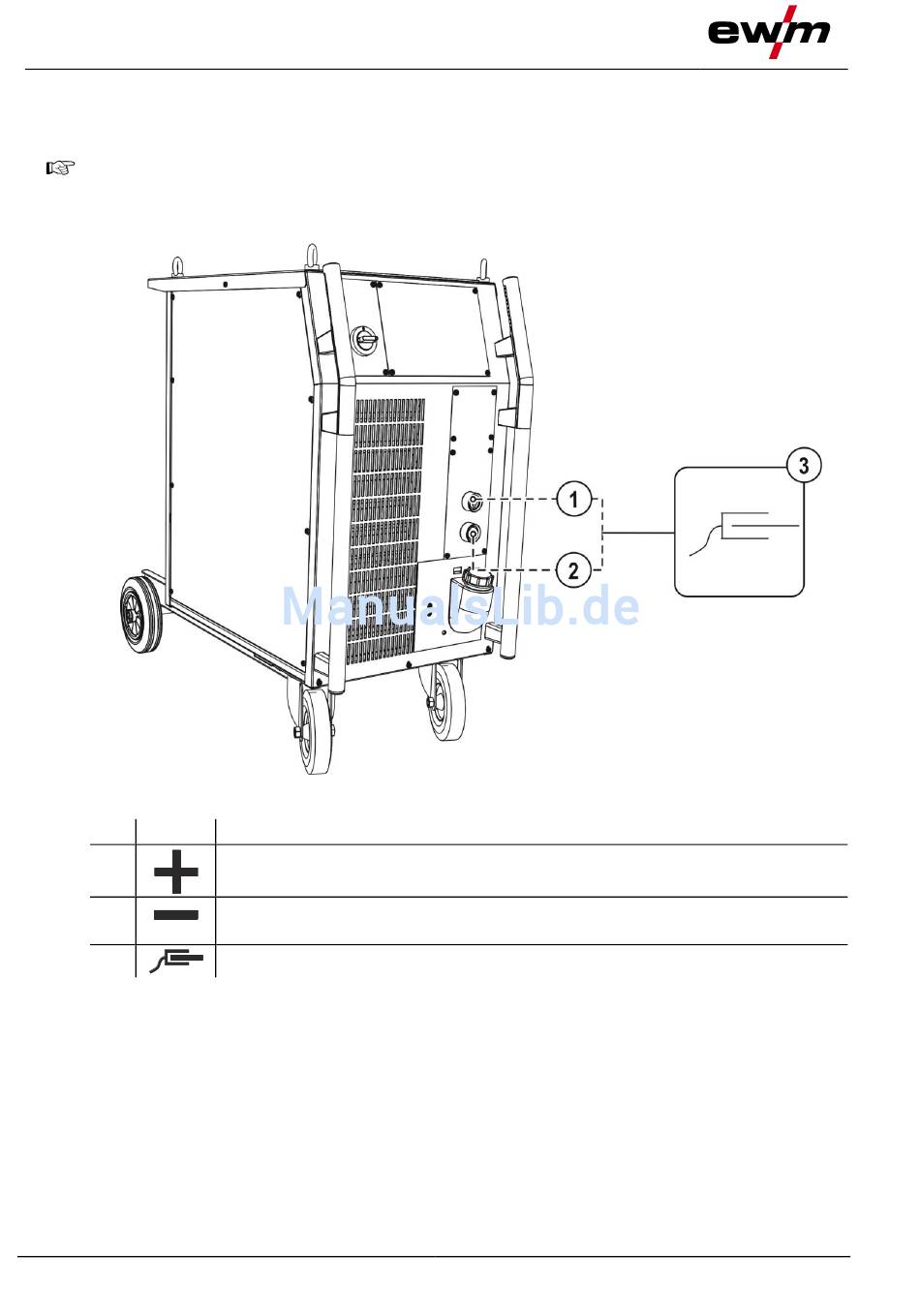

Abbildung 5-11
099-005149-EW500
11.08.2016
