4.3 Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
5
6
18
Beschreibung 0
Drucktaste Schweißverfahren
J1 -------- MIG/MAG-Schweißen
J2 -------- E-Hand-Schweißen
J3 -------- Fugenhobeln
Anzeige, links
Schweißstrom, Drahtgeschwindigkeit
Zustandsanzeigen
AMP ----- Signalleuchte Anzeige Schweißstrom
--------- Signalleuchte Anzeige Drahtgeschwindigkeit
Anzeige, Schweißverfahren
J1 -------- MIG/MAG-Schweißen
J2 -------- E-Hand-Schweißen
J3 -------- Fugenhobeln
Drehknopf, Schweißparameter
MIG/MAG: Einstellen Dynamik / Drosselwirkung
E-Hand: Einstellen E-Hand-Schweißstrom
Drucktaste, Anwahl Betriebsart
Außer Funktion. Einstellung erfolgt am Drahtvorschubgerät.

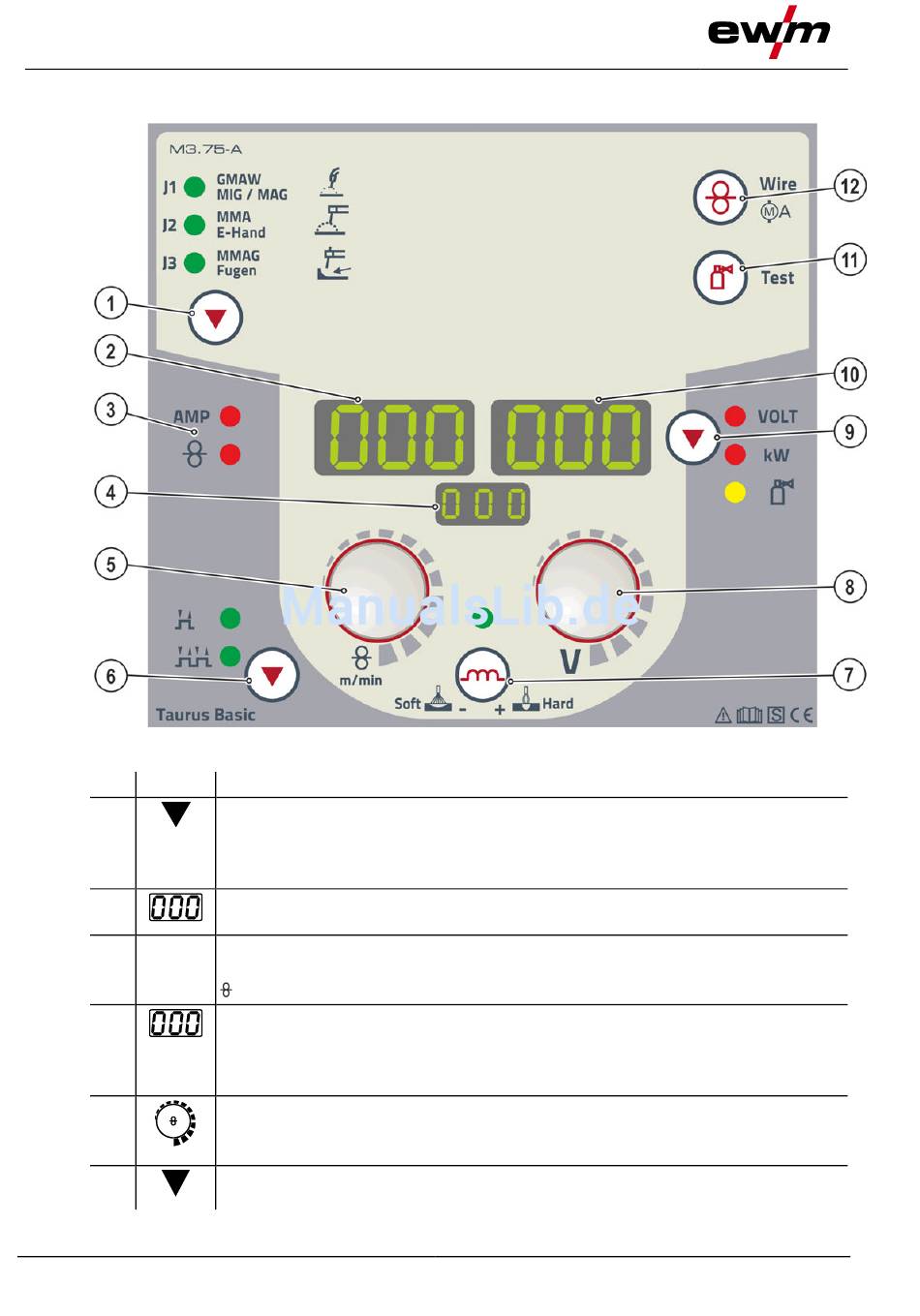

Abbildung 4-3
099-005149-EW500
11.08.2016
