Produktbeschreibung

3 Produktbeschreibung

3.1 Aufbau und Bestandteile des Kessels

A1 BO 15-e / A1 BO 20-e
1 Schalldämmhaube
2 Kesselschaltfeld
3 Kesselverkleidung
4 Brenner
5 Regelung
6 Kesselkörper mit Wärme- und
Schalldämmung
7 Typenschild mit Herstell-Nummer
8 Heizungsumwälzpumpe

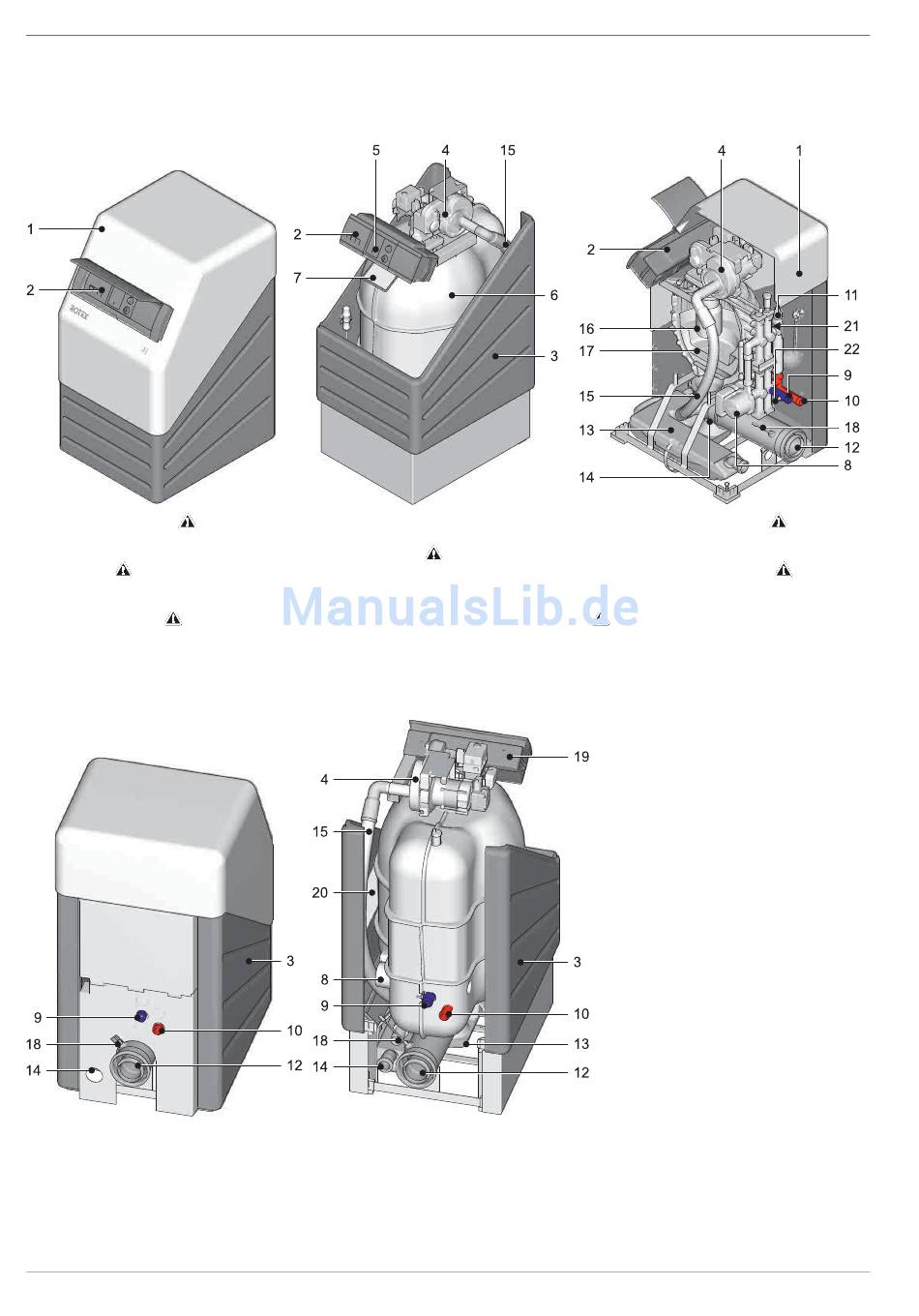

Bild 3-1 Bestandteile des A1 BO - Ansicht von vorn + Schema
A1 BO 15-e / A1 BO 20-e
Bild 3-2 Bestandteile des A1 BO - Ansicht von hinten
Legende siehe Bild 3-1
6
A1 BO 27-e / A1 BO 34-e
9 Heizungsrücklauf (kalt)
10 Heizungsvorlauf (warm)
11 Drucksensor
12 Abgas-/Zuluftanschluss
13 Kondensataufbereitung
14 Kondensatablauf
15 Zuluftschlauch
16 Flammrohr
17 Brennkammereinsatz
A1 BO 27-e / A1 BO 34-e
A1 BO Schemazeichnung
18 Abgastemperaturfühler
19 Platine (elektrische Anschlüsse)
20 Dokumententasche
21 Vorlauftemperaturfühler
22 Rücklauftemperaturfühler
Sicherheitseinrichtungen
FA ROTEX A1 BOe - 03/2013
