Assa Abloy OneSystem Montageanleitung Seite 73

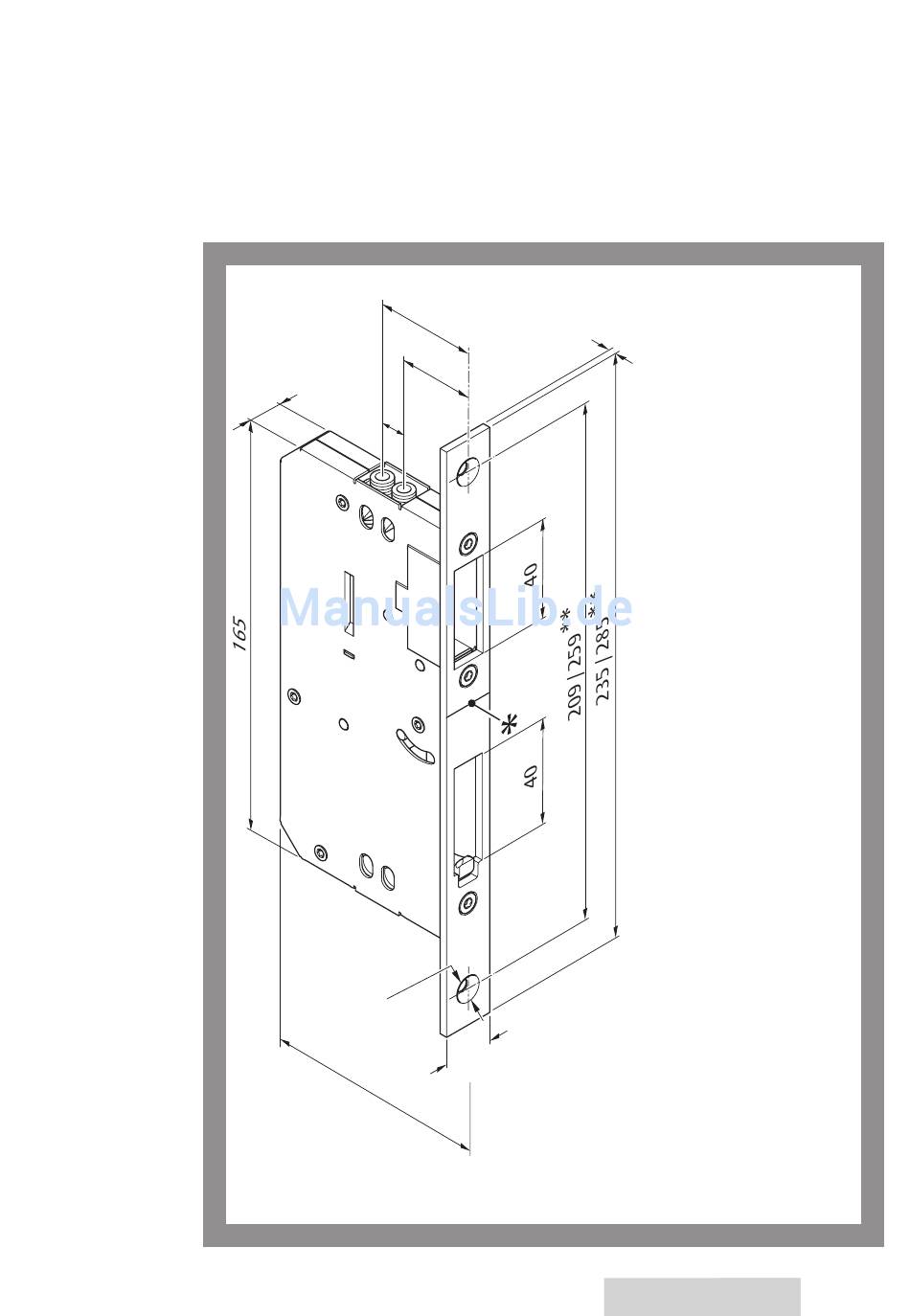

Abb. 6:
Montagemaße
Vollblatt
Pic. 6:
Mounting
dimensions
wide stile
Fig. 6:
Cotes de montage
Portes Pleines
Fig. 6:
Misure di
montaggio
Porta cieca
Afb. 6:
Montagematen
Breedstijl
4 0
5 5
7 5
1 6
1 0
, 5
Ø 5
8 0
, 5
9 5
, 5
1 1
5 , 5
3
2 0
*
Markierungslinie Drückerhöhe
2 4
Follower height – indication line
Trait de niveau
Altezza della maniglia
Tuimelaarhoogte – indicatielijn
DE / EN / FR / IT / NL
**
Sonderabmessungen
möglich
Special dimensions are
possible
Dimensions spéciales sont
possible
Dimensioni speciali sono
possibili
Speciale afmetingen
mogelijk
D E / E N / F R / I T / N L
