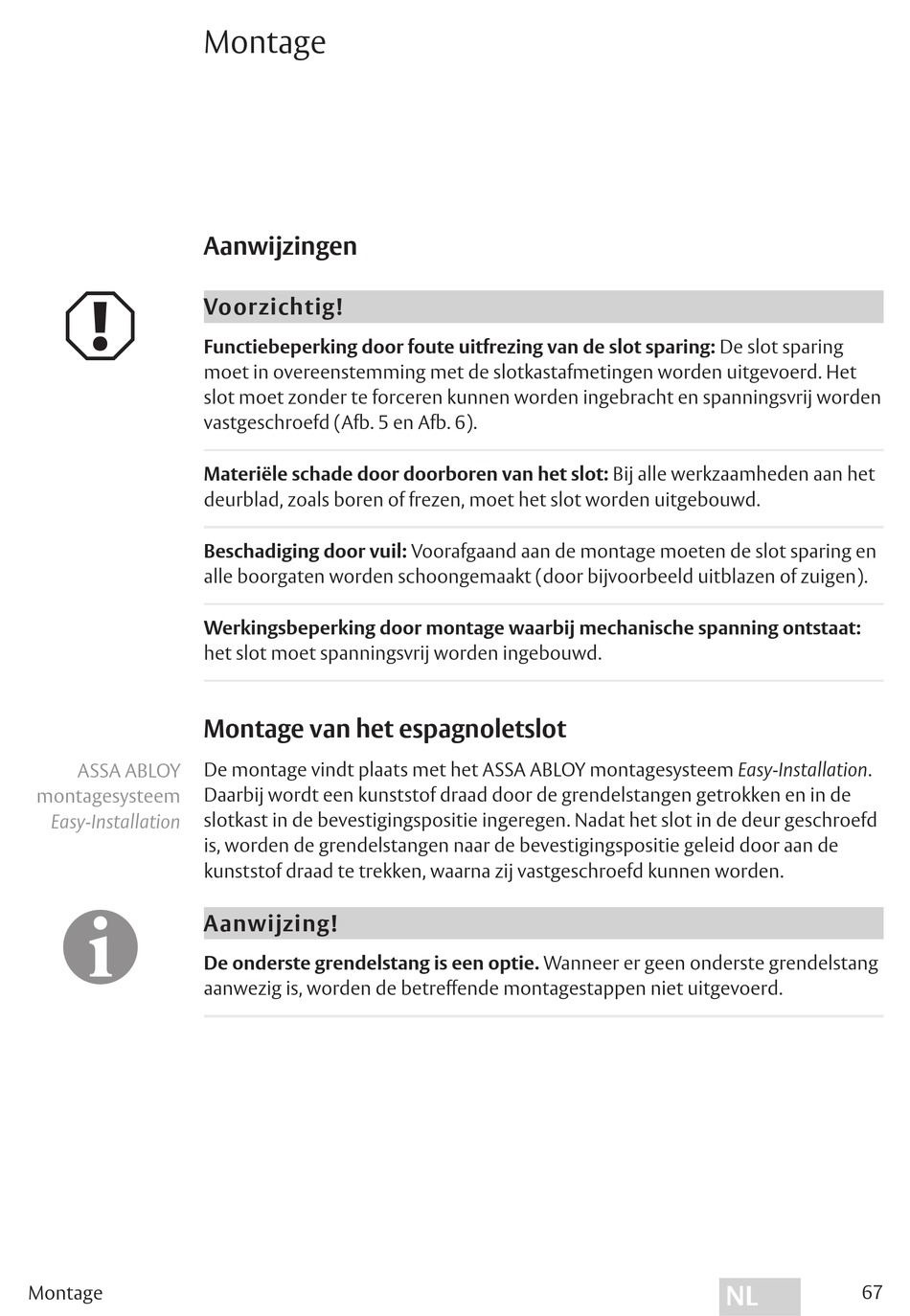

Montage

Aanwijzingen

A
Voorzichtig!
Functiebeperking door foute uitfrezing van de slot sparing: De slot sparing
moet in overeenstemming met de slotkastafmetingen worden uitgevoerd. Het
slot moet zonder te forceren kunnen worden ingebracht en spanningsvrij worden
vastgeschroefd (Afb. 5 en Afb. 6).
Materiële schade door doorboren van het slot: Bij alle werkzaamheden aan het
deurblad, zoals boren of frezen, moet het slot worden uitgebouwd.
Beschadiging door vuil: Voorafgaand aan de montage moeten de slot sparing en
alle boorgaten worden schoongemaakt (door bijvoorbeeld uitblazen of zuigen).
Werkingsbeperking door montage waarbij mechanische spanning ontstaat:
het slot moet spanningsvrij worden ingebouwd.

Montage van het espagnoletslot

De montage vindt plaats met het ASSA ABLOY montagesysteem Easy-Installation.
ASSA ABLOY
Daarbij wordt een kunststof draad door de grendelstangen getrokken en in de
montagesysteem
slotkast in de bevestigingspositie ingeregen. Nadat het slot in de deur geschroefd
Easy-Installation
is, worden de grendelstangen naar de bevestigingspositie geleid door aan de
kunststof draad te trekken, waarna zij vastgeschroefd kunnen worden.
I
Aanwijzing!
De onderste grendelstang is een optie. Wanneer er geen onderste grendelstang
aanwezig is, worden de betreffende montagestappen niet uitgevoerd.
NL
Montage 67
