A

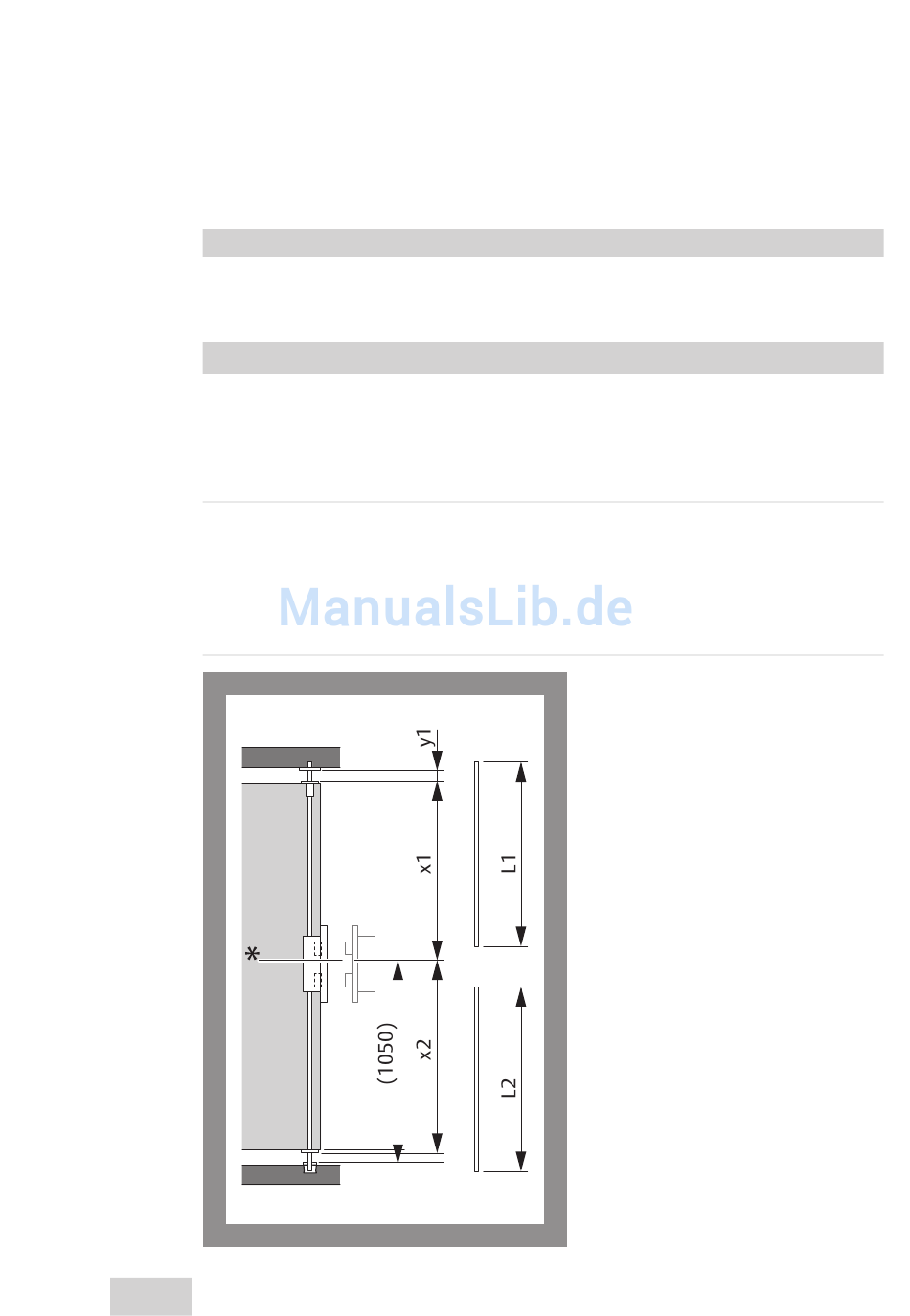

Afb. 4:
Berekening van de
lengten van de
grendelstangen
* Tuimelaarhoogte
– indicatielijn
NL
68

Berekening van de grendelstanglengtes

De lengtes van de grendelstangen moeten aan de specifieke eigenschappen van
de deur worden aangepast.
Let op!
Een verwisseling van de beide grendelstangen maakt de stangen onbruikbaar:
De bovenste grendelstang (van binnen hol) moet worden ingekort, de onderste
grendelstang (massief) gewoonlijk niet. De beide grendelstangen zijn niet onder-
ling uitwisselbaar.
Inkorten aan het foute einde maakt de grendelstang onbruikbaar: De
grendelstangen hebben aan het stangeinde aan slotzijde telkens een schroef-
draad. Wordt de schroefdraad afgezaagd, dan kan de grendelstang niet meer aan
het slot worden gemonteerd. Kort de grendelstangen in aan het stangeinde
zonder schroefdraad.
1 Bereken de lengtes van de
grendelstangen aan de hand
van de volgende formules, uit-
gaande van de indicatielijn op
de voorplaat (Afb. 4):
∙ bij smal stijl
(doornmaat: 30 – 45 mm)
L1 = x1 – 60 mm
L2 = x2 – 97 mm
∙ bij breed stijl
(doornmaat: 65 - 100 mm)
L1 = x1 – 42 mm
L2 = x2 – 79 mm
Optioneel: Stanglengte voor een
geluidsarme oplossing
2 Bereken de lengte van de
bovenste grendelstang aan de
hand van de volgende formule:
∙ bij smal stijl
L = x1 + y1 – 58 mm
∙ bij breed stijl
L = x1 + y1 - 40 mm
Montage
