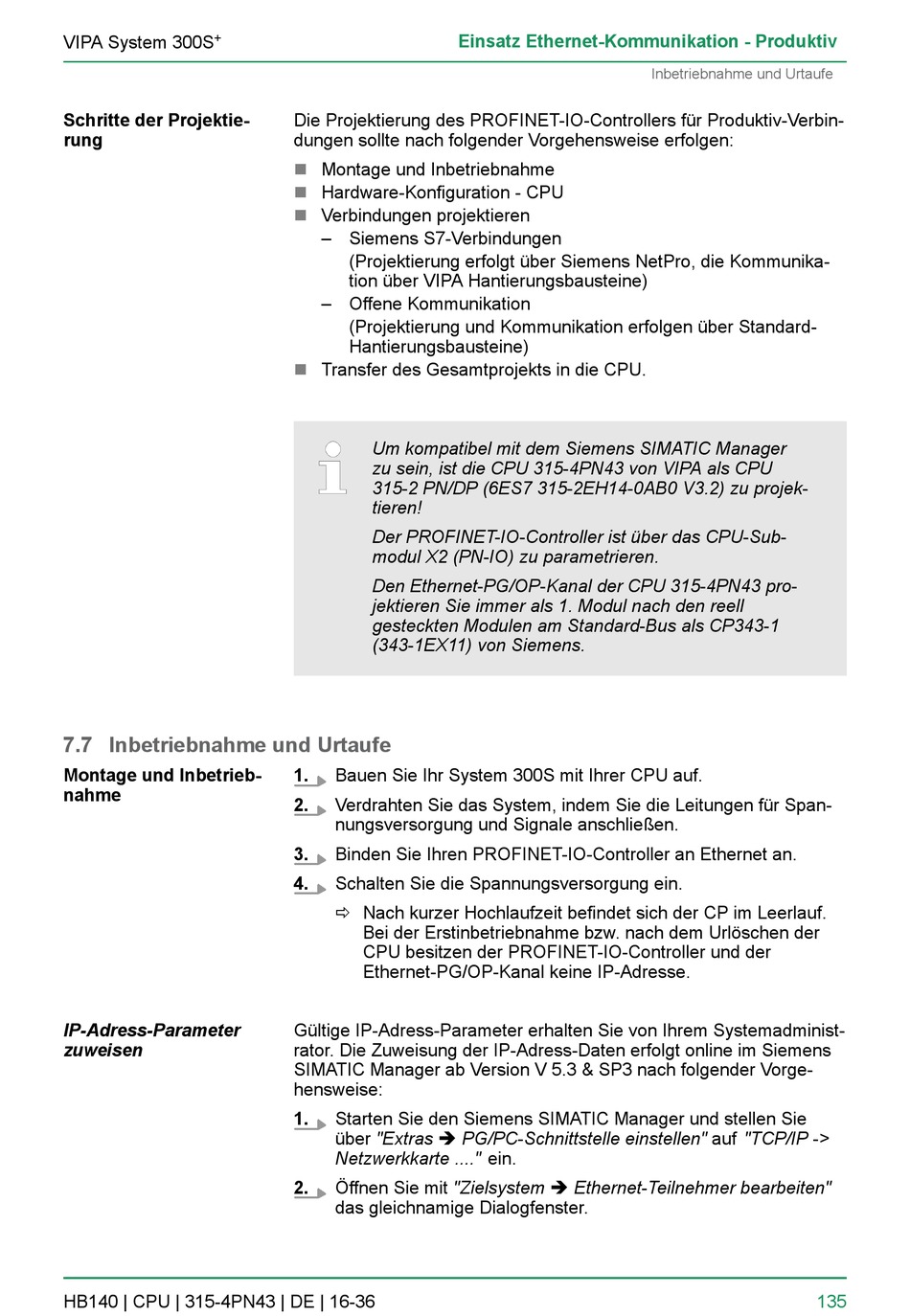

VIPA System 300S
Schritte der Projektie-
rung
7.7 Inbetriebnahme und Urtaufe
Montage und Inbetrieb-
nahme
IP-Adress-Parameter
zuweisen
HB140 | CPU | 315-4PN43 | DE | 16-36
Einsatz Ethernet-Kommunikation - Produktiv
Die Projektierung des PROFINET-IO-Controllers für Produktiv-Verbin-
dungen sollte nach folgender Vorgehensweise erfolgen:
n
Montage und Inbetriebnahme
n
Hardware-Konfiguration - CPU
n
Verbindungen projektieren
– Siemens S7-Verbindungen
(Projektierung erfolgt über Siemens NetPro, die Kommunika-
tion über VIPA Hantierungsbausteine)
– Offene Kommunikation
(Projektierung und Kommunikation erfolgen über Standard-
Hantierungsbausteine)
n
Transfer des Gesamtprojekts in die CPU.
Um kompatibel mit dem Siemens SIMATIC Manager
zu sein, ist die CPU 315-4PN43 von VIPA als CPU
315-2 PN/DP (6ES7 315-2EH14-0AB0 V3.2) zu projek-
tieren!
Der PROFINET-IO-Controller ist über das CPU-Sub-
modul X2 (PN-IO) zu parametrieren.
Den Ethernet-PG/OP-Kanal der CPU 315-4PN43 pro-
jektieren Sie immer als 1. Modul nach den reell
gesteckten Modulen am Standard-Bus als CP343-1
(343-1EX11) von Siemens.
1.
Bauen Sie Ihr System 300S mit Ihrer CPU auf.
2.
Verdrahten Sie das System, indem Sie die Leitungen für Span-
nungsversorgung und Signale anschließen.
3.
Binden Sie Ihren PROFINET-IO-Controller an Ethernet an.
4.
Schalten Sie die Spannungsversorgung ein.
ð Nach kurzer Hochlaufzeit befindet sich der CP im Leerlauf.
Bei der Erstinbetriebnahme bzw. nach dem Urlöschen der
CPU besitzen der PROFINET-IO-Controller und der
Ethernet-PG/OP-Kanal keine IP-Adresse.
Gültige IP-Adress-Parameter erhalten Sie von Ihrem Systemadminist-
rator. Die Zuweisung der IP-Adress-Daten erfolgt online im Siemens
SIMATIC Manager ab Version V 5.3 & SP3 nach folgender Vorge-
hensweise:
1.
Starten Sie den Siemens SIMATIC Manager und stellen Sie
über "Extras è PG/PC-Schnittstelle einstellen" auf "TCP/IP ->
Netzwerkkarte ...." ein.
2.
Öffnen Sie mit "Zielsystem è Ethernet-Teilnehmer bearbeiten"
das gleichnamige Dialogfenster.
Inbetriebnahme und Urtaufe
135
