Wartung Der Hebel; Für Die Wartung Benötigte Werkzeuge Und Ersatzteile; Level™ Ultimate-Bremshebel - Explosionszeichnung - SRAM Level Ultimate Wartungsanleitung

W a r t u n g d e r H e b e l
F ü r d i e W a r t u n g b e n ö t i g t e W e r k z e u g e u n d E r s a t z t e i l e
• Schutzbrille
• Nitril-Handschuhe
• Ölauffangwanne
• Isopropyl-Alkohol
• Sauberer Lappen (fusselfrei)
• SRAM DOT 5.1 Fluid
Wenn kein SRAM-Fluid verfügbar ist, verwenden Sie
ausschließlich Bremsflüssigkeit des Typs DOT 5.1 oder DOT 4.
• Spitzzange

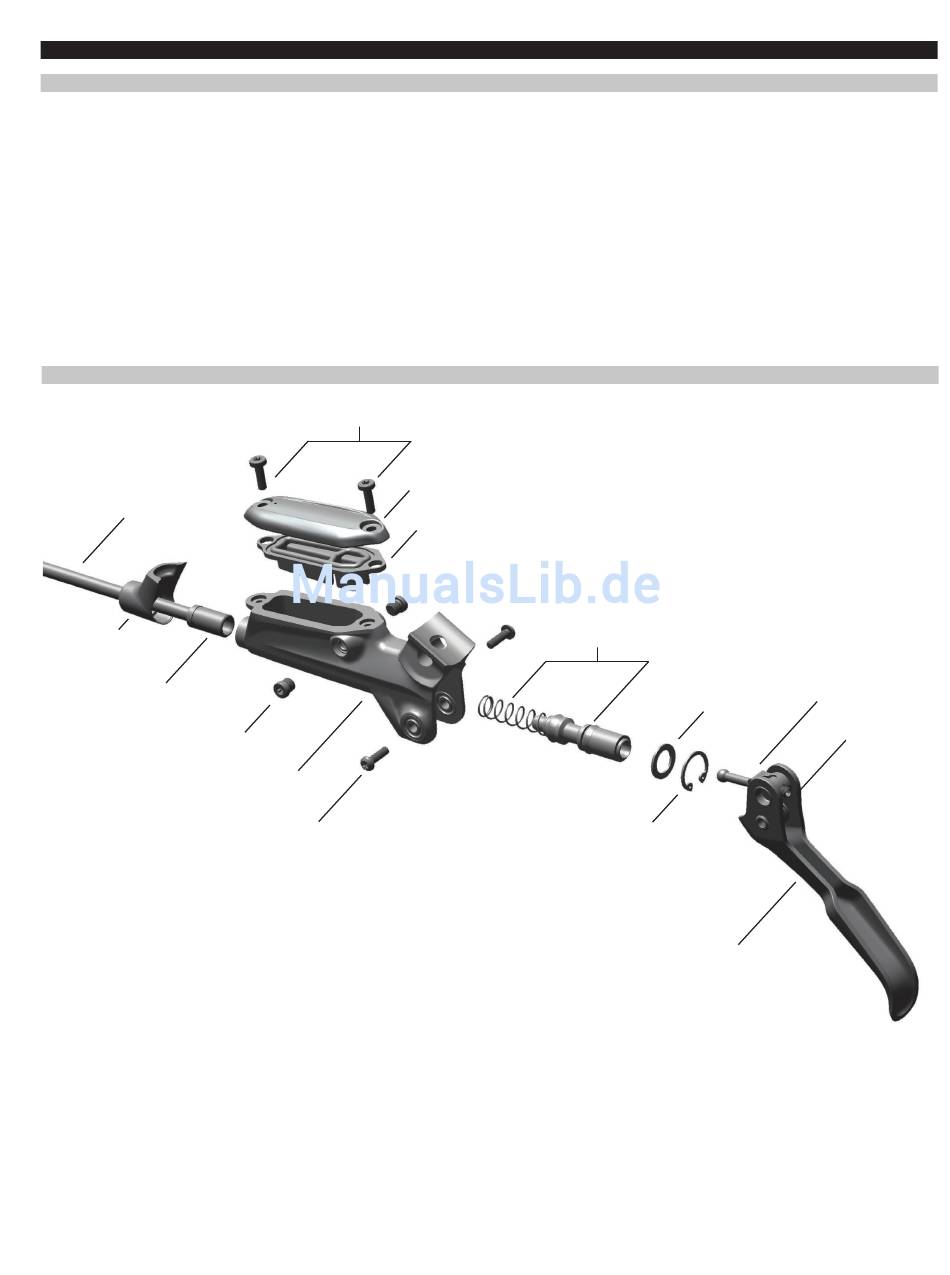

L e v e l ™ U l t i m a t e - B r e m s h e b e l – E x p l o s i o n s z e i c h n u n g
Leitung
Leitungsmanschette
Überwurfmutter
Verschlussschrauben des
Entlüftungsstutzens (2)
Ausgleichsbehälterschrauben (2)
Hebelkörper
Hebelgelenkschrauben (2)
• Lange Sprengringzange
• Dorn
• T8, T10, und T25 TORX®-Schlüssel
• T10 TORX®-Steckschlüsselaufsatz
• 8-mm-Hahnenfußschlüssel
• Drehmomentschlüssel
• SRAM-Hebelgelenkwerkzeug
• Gummihammer
Ausgleichsbehälterkappe
Membran
Kolben-Baugruppe
Level™ Ultimate-Bremshebel – Explosionszeichnung
Unterlegscheibe
Sprengring
Hebelgriff
SwingLink™-
Druckstange
Griffweiten-
einstellung
