SRAM Level Ultimate Wartungsanleitung Seite 33

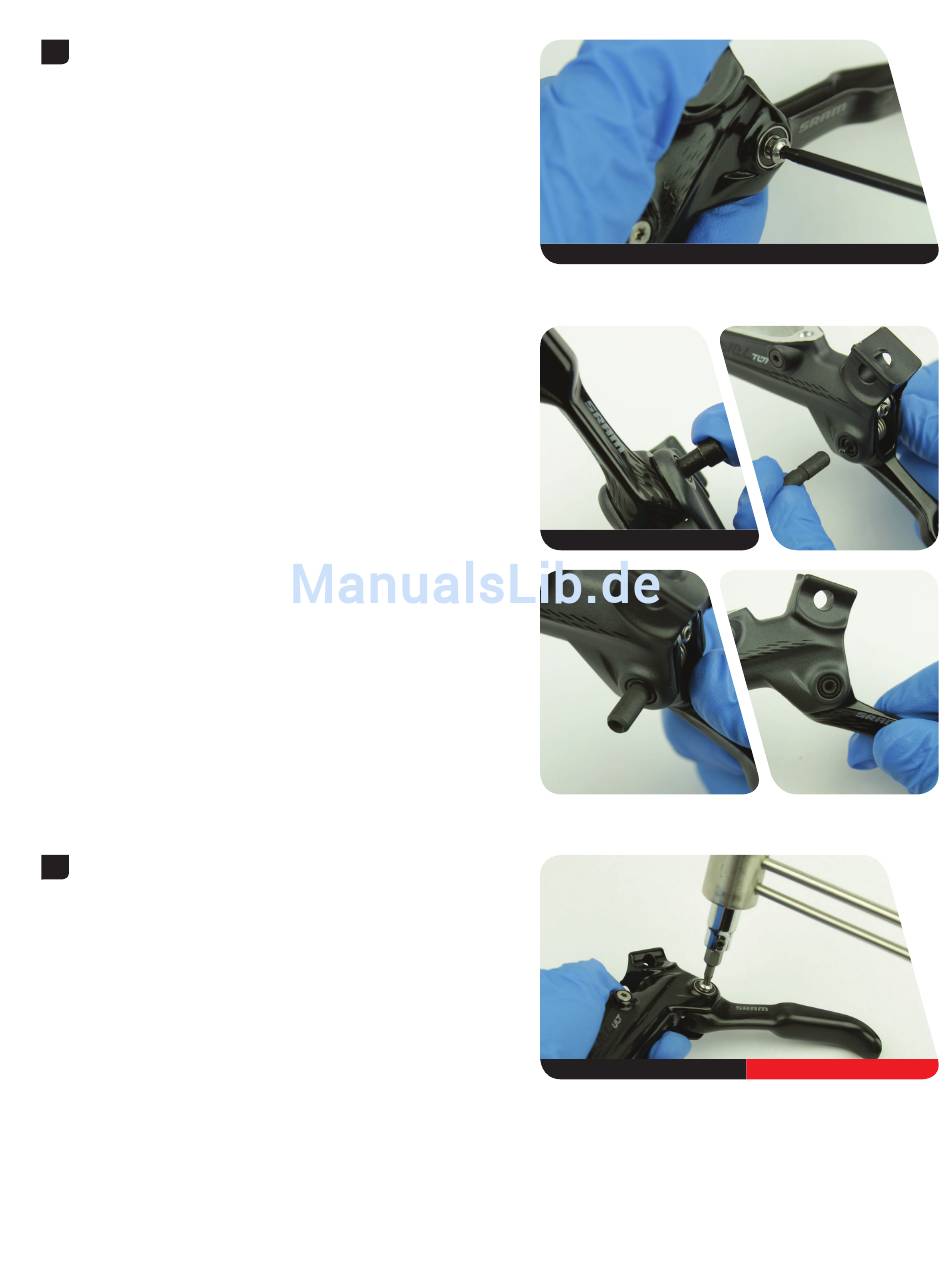

Ultimate: Stellen Sie sicher, dass die Federöffnung
4
sowie die Bohrungen in Buchse und Hebelblatt auf die
Gelenkschraubenbohrungen im Hebelkörper ausgerichtet sind.
Schrauben Sie mit einem T10 TORX®-Schlüssel die neuen
Gelenkschrauben auf jeder Seite des Hebelkörpers handfest
in die Lager.
TLM/TL: Führen Sie den Stift durch die Hebelkörperbuchsen,
Hebelfeder und Federbuchse in das SRAM-Hebelgelenkwerkzeug
ein.
Setzen Sie den Stift am SRAM-Hebelgelenkwerkzeug auf den
Gelenkstift auf.
Schieben Sie den Gelenkstift durch den Hebelkörper, bis er
an beiden Seiten bündig mit dem Hebelkörper abschließt.
Entfernen Sie das Gelenkstiftwerkzeug.
5 Ultimate: Ziehen Sie jede Klemmschraube mit einem
Drehmomentschlüssel und einem T10 TORX®-Aufsatz auf
1 bis 1,3 N·m an.
T10 TORX®-Schlüssel
SRAM-HEBELGELENKWERKZEUG
T10 TORX®-Steckschlüsselaufsatz
20 mm or 15 mm Thru Axle
1 bis 1,3 N·m
Einbau des Hebelgriffs 33
