Eingabe über das integrierte Mikrofon
Den Potentiometer für die Aufnahme-
lautstärke auf MAX drehen.
1
Nun muss ausgewählt werden welcher Text (A oder B) eingespielt werden soll. Hierzu muss entweder der DIL Schalter
2
B-3 für Text A oder B-4 für Text B auf ON (EIN) geschaltet werden. (siehe Punkt 6 f)
Um mit der Aufnahme zu starten, muss der Aufnahme-Start-Knopf gedrückt werden. Die Aufnahmezeit pro Text beträgt
3
max. 8 Sekunden. Während der Aufnahme blinkt die rote Alarm-LED.
Nun kann die gewünschte Nachricht auf-
gesprochen werden. Es ist darauf zu achten,
dass direkt in das Mikrofon gesprochen wird.
4
Eine laute und deutliche Sprache ist notwendig.
Nach beendeter Aufnahme spielt der VX-402REC den aufgezeichneten Text automatisch ab. Es ist zu überprüfen, ob
5
die Lautstärke und die Qualität den Erfordernissen entsprechen. Wenn nicht, kann bei Punkt 3 mit der Aufnahme
erneut begonnen werden.
Wichtig ist, dass die aufgenommene bzw. aufgespielte Nachricht nicht zu laut aufgezeichnet wurde, denn dadurch könnte
der Lautsprecher Schaden nehmen. Es ist nicht empfehlenswert, Signale wie z.B. Sirenen, Glocken etc. aufzunehmen. Die
Aufnahmequalität hängt von der eingestellten Aufnahmelautstärke ab. Entsprechende Feinabstimmung ist notwendig.

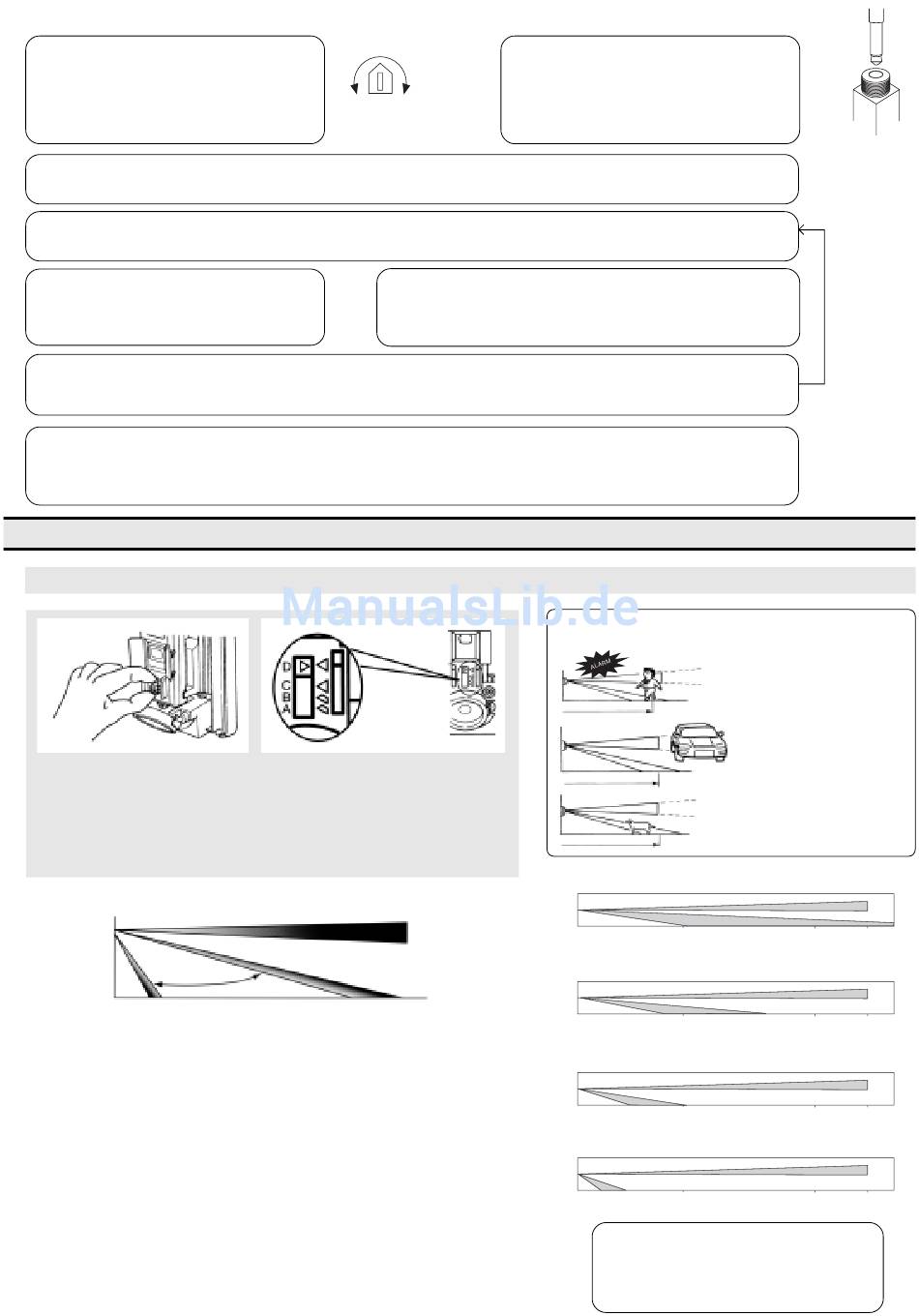

6. Einstellung der Erfassungsreichweite
a. Erfassungsreichweite
Die Erfassungsreichweite wird durch Verschieben des
Pyroelements verändert. Mit dem Zeigefinger und Daumen ist der
Schalter vorsichtig in die entsprechende Position zu schieben. Da-
bei muss unbedingt darauf geachtet werden, dass das Pyroelement
nicht berührt wird.
D
Die gesamte Erfassungsreichweite wird durch das Verschieben des
unteren Erfassungsbereichs begrenzt oder erweitert.
Der obere Erfassungsbereich ist immer konstant, parallel zum Un-
tergrund eingestellt. Der Untere kann wie dargestellt bewegt wer-
den. Die Stellung des Schiebeschalters ist hierfür ausschlaggebend.
Um eine Aktivierung des Alarmrelais zu erhalten, müssen beide Er-
fassungsbereiche zeitgleich durchschritten werden. Um eine zuver-
lässige Detektion zu erhalten ist eine exakte, der Umgebung angepasste
Projektierung unerlässlich.
Sollten sich in der Nähe des Erfassungsbereiches Fahrzeuge bewe-
gen ist unbedingt darauf zu achten, dass der Erfassungsbereich ca.
2 m vor den Fahrzeugen endet. Durch die Wärmeentwicklung der
Fahrzeuge können Falschalarme generiert werden.
MIN
MAX
Unmittelbar nach dem Drücken des roten Aufnahme-Start-Knop-
fes muss die externe Textquelle aktiviert werden. Auf die richti-
ge Lautstärke muss geachtet werden. Als Hinweis dass die Laut-
stärke ausreicht, muss die gelbe LED blinken.
Achtung!
A
Eingabe über die externe Anschlussbuchse
Den Chinchstecker des Kopfhöreran-
schlusses in die Externbuchse stecken. Der
VX-402REC ist nun mit einen externen
Wiedergabegerät verbunden. Es ist nur eine
Monoaufnahme möglich. Den Potentiometer
für die Aufnahmelautstärke auf MIN drehen.
Beide Erfassungszonen müssen zeitgleich
durchschritten werden!
Position A, 12 m (10 - 15 m)
m
1
Position B, 8 m (6 - 10 m)
m
1
Position C, 5 m (4 - 5,5 m)
m
1
Position D, 2 m (1,5 - 2,5 m)
m
1
Die maximale Erfassungsreichweite un-
terliegt diversen Umwelteinflüssen und
kann entsprechend der Grafik variieren.
Untere und obere Zonen
werden zeitgleich durch-
schritten. ALARM
Nur die obere Zone wird
blockiert. Kein ALARM
Nur die untere Zone wird
blockiert. Kein ALARM
5
10
10
5
5
10
5
10
Wichtig!
12
12
12
12
