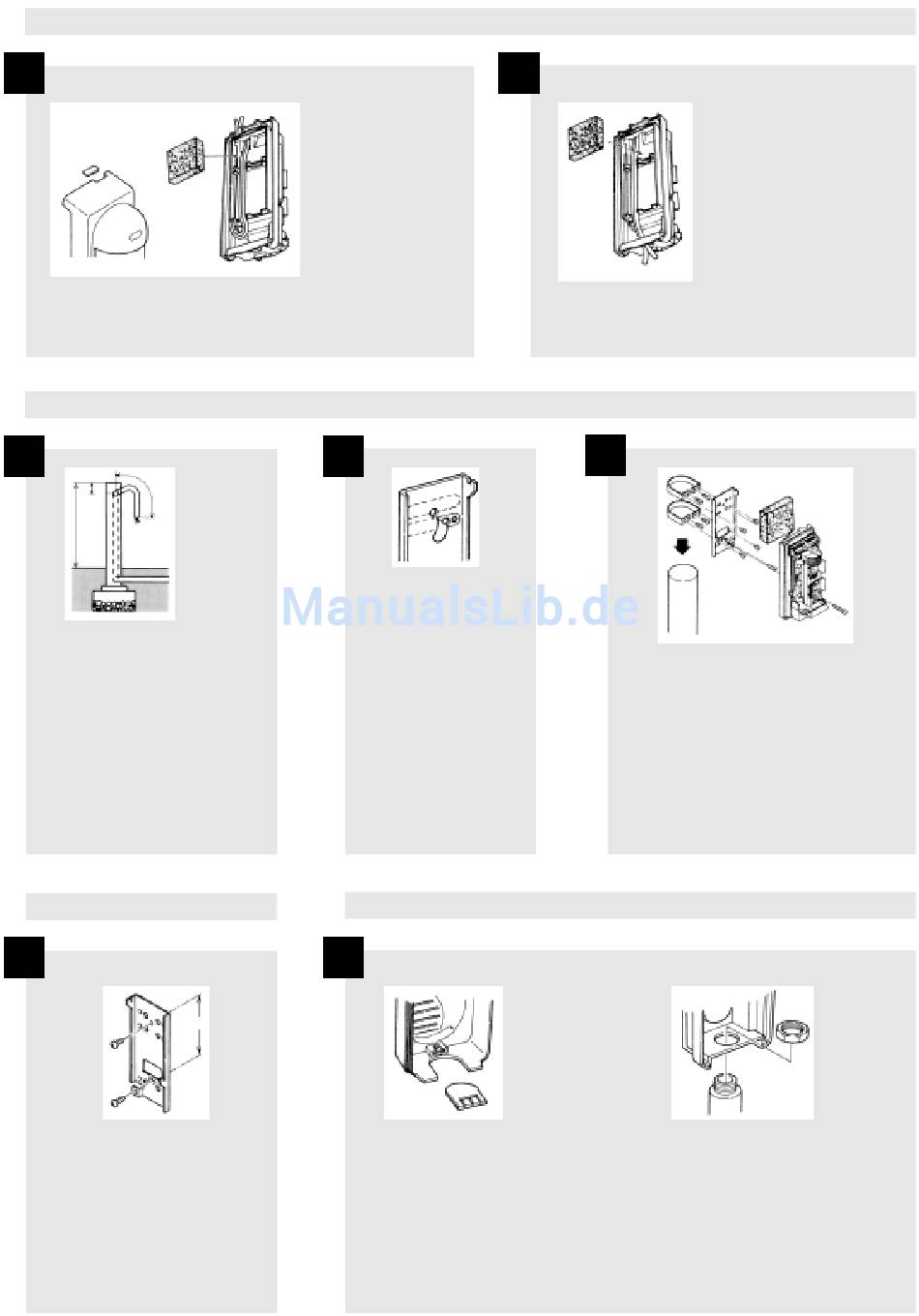

c. Aufputzmontage mit Kabelzuführung von aussen
1
Kabelzuführung von oben:
Dichtungsschwamm
Kabeldurchbruch
Drittel des Gehäuses führen und dann in der Kabelnut wieder nach
oben bis zu den bereits geöffneten Kabeldurchführungen verle-
gen. Die Schutzfolie der Dichtung abziehen und über das Kabel
auf die vorgesehene Stelle kleben.
d. Pfostenmontage
1
ca. 10 cm
ca. 60 cm
ca. 1 m
Für die Pfostenmontage sind nur 1¼
Zoll (43 mm) Rohre geeignet, wenn
die dafür vorgesehenen Halterungen
verwendet werden.
Das Rohr sollte so eingegraben bzw.
betoniert werden damit ein erschüt-
terungsfreier Betrieb sichergestellt
ist. Ein abgeschirmtes Anschluss-
kabel ist zu verwenden. Das Kabel
sollte unbedingt sabotagesicher ge-
führt werden.
e. E-Verteilermontage
1
83,5 mm
Zur Montage auf Elektro-
verteilergehäusen o.ä. ist die
Vorgehensweise der Wand-
bzw. der Aufputzmontage zu
verwenden.
Den eingelegten Dich-
tungsschwamm heraus-
nehmen. Im Gehäuse-
deckel sind die vorgese-
henen, oberen Kabel-
durchbrüche zu entfernen
(Sollbruchstelle). Das Ka-
bel von der Oberseite des
Gehäuses über den lin-
ken oder rechten Kabel-
kanal bis in das untere
2
Einen der beiden perforier-
ten Aufkleber von der Metall-
platte abziehen (je nach-
dem welche Montagelöcher
verwendet werden sollen).
f. Kabelrohrmontage
1
Kabeldurchbruch
Ein Kabelrohr kann direkt an der Unterseite des Melders montiert
werden. Dazu ist der vorgesehene Kabeldurchbruch auf der Unter-
seite des Gehäusedeckels zu öffnen. Das Kabelrohr wird durch das
Loch geführt und mittels Befestigungsmutter fixiert.
2
Kabelzuführung von unten:
Dichtungsschwamm
Dichtung abziehen und über das Kabel auf die vorge-
sehene Stelle kleben.
3
Die beiden Pfostenmontagehalterungen wer-
den mit den vier beiliegenden Schrauben (M4
x 6) an die Metallplatte geschraubt. Nun wird
die Halterungen über das Rohr geschoben
und an der gewünschten Höhe mit den be-
reits eingeschraubten Feststellschrauben an-
gezogen. Die Metallplatte darf sich nicht mehr
auf dem Rohr bewegen können.
Den eingelegten Dichtungs-
schwamm herausnehmen. Im
Gehäusedeckel sind die vorgese-
henen, unteren Kabeldurch-
brüche zu entfernen (Soll-
bruchstelle). Das Kabel von der
Unterseite des Gehäuses einfüh-
ren und dann in der Kabelnut
nach oben bis zu den bereits ge-
öffneten Kabeldurchführungen
verlegen. Die Schutzfolie der
Dichtungsschwamm
Rohr
