7. Funktionen
Zweiter Alarmmelder
Die Funktionalität kann bei den VX-402 Geräten durch Anschluss eines zweiten Alarmmelders erweitert werden. Hier lassen sich z.B. ein
weiterer Passiv-Infrarot-Bewegungsmelder, eine Lichtschranke oder ein Magnetkontakt anschließen.

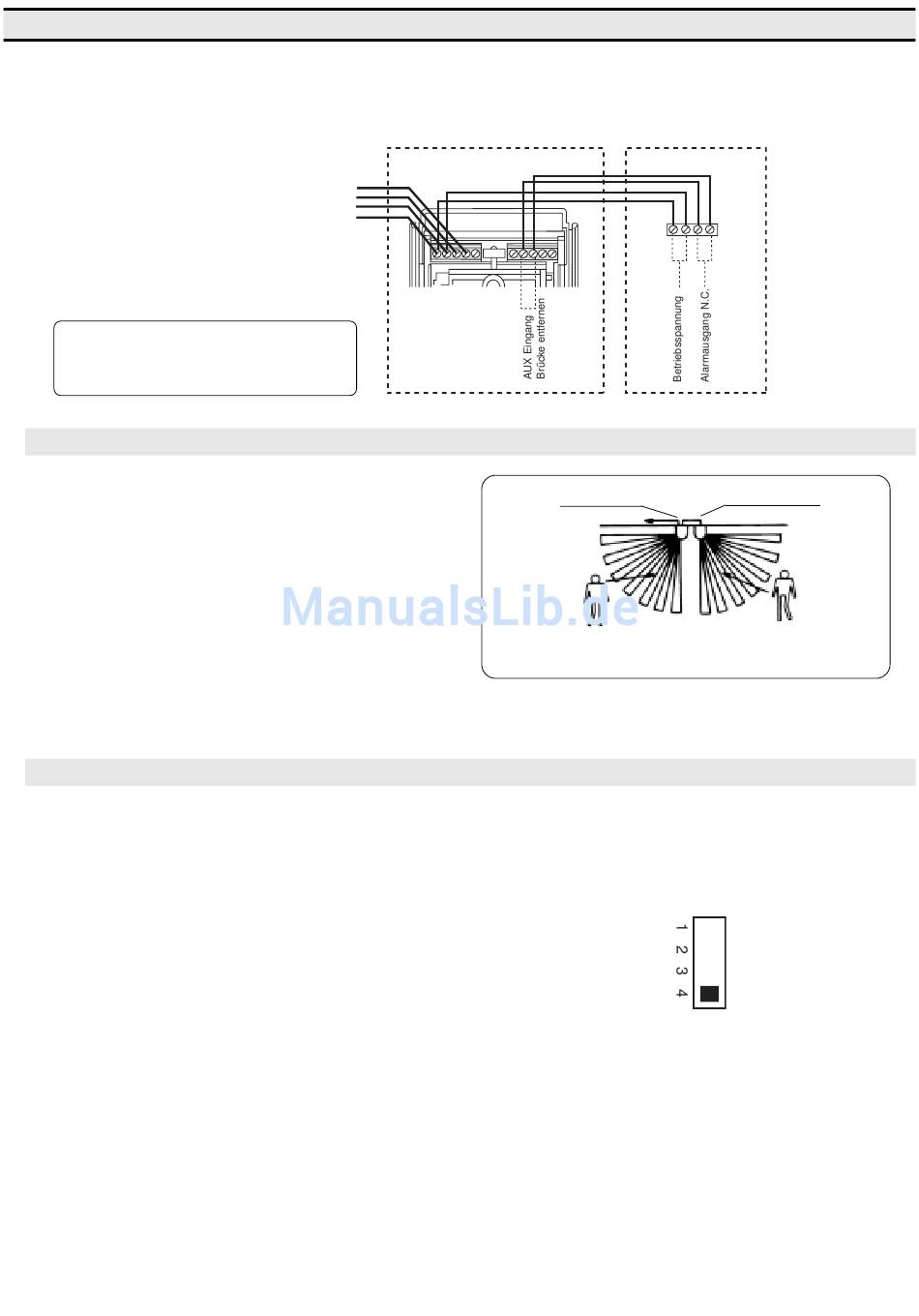

Anschlussverdrahtung
Wichtig!
Wird ein zweiter Melder am VX-402 ange-
schlossen, so muss die Brücke im AUX Ein-
gang entfernt werden.
a. Erweiterung des Erfassungsbereiches
DIL Schalter A-3 / Richtungserfassung: AUS
Durch das Zusammenschalten von zwei Stück VX-402 kann der
Erfassungsbereich auf 180° erweitert werden. Hierfür muss die
Richtungserfassung (DIL Schalter A-3) ausgeschaltet sein.
Ein Alarm wird an die Alarmzentrale gemeldet wenn entweder
der Hauptmelder oder aber auch der zweite Melder unabhängig
voneinander aktiviert wird.
b. Steuerung der Alarmrichtung
DIL Schalter A-3 / Richtungserfassung: EIN
Das Alarmsignal wird an die Alarmzentrale gesendet wenn beide
Sensoren, VX-402 Serie und der zweite Sensor, aktiviert wurden.
Wird diese Funktion gewünscht, so muss der DIL Schalter A auf ON
(EIN) gesetzt werden.
SLAVE (zweiter Sensor) --> VX-402 Serie:
Betritt eine Person zunächst den Bereich des zweiten Mel-
ders und innerhalb von 1 Minute den Erfassungsbereich des
VX-402 so schaltet das Alarmrelais des VX-402 und gibt ei-
nen Alarm ab. Verlässt die Person den Bereich des zuerst
durchschrittenen Melders wieder und geht nicht in den Be-
reich des zweiten, so wird kein Alarm geschaltet.
VX-402 Serie --> SLAVE (zweiter Sensor):
Betritt eine Person zunächst den Bereich des VX-402 und
innerhalb von 1 Minute den Erfassungsbereich des zweiten
Melders, so schaltet das Alarmrelais des VX-402 und gibt
einen Alarm ab. Verlässt die Person den Bereich des zu-
erst durchschrittenen Melders wieder und geht nicht in den
Bereich des zweiten, so wird kein Alarm geschaltet.
VX-402
zur Alarmzentrale
Betriebsspannung
weiterer Melder
Hauptmelder
Richtung A
Richtung A:
Richtung B:
Achtung!
Unterschiedliche Schaltereinstellung
bei VX-402 und VX-402 REC!
Sprachmodusschalter
Beim VX-402REC muss der Sprach-
modusschalter auf Stufe 4 (Vor-Alarm)
gesetzt werden, da er nicht über einen
DIL-Schalter für die Richtungser-
kennung verfügt.
zweiter Melder
Richtung B
ALARM
ALARM
