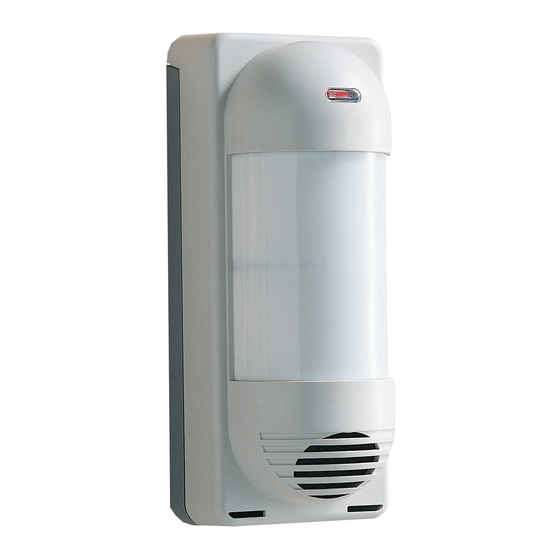

- Seite 1 P A S S I V - I N F R A R O T A U S S E N B E W E G U N G S M E L D E R VX-402 / VX-402REC Standard...
-
Seite 2: Leistungsmerkmale
M4 X 12 Metallplatte Linse M4 X 6 Gehäusedeckel Montageschrauben Linsenhalter T4 X 20 LED-Anzeige Ausblend- element Schalter für Pyroelemente Empfindlichkeits- einstellung Anschlussklemmen DIL Schalter A DIL Schalter B Gehäuseschraube Reichweitenein- stellung Lautsprecher (nur VX-402 REC) Befestigungs- schraube an der Metallplatte... -
Seite 3: Installation
0,8 m bis 1,2 m. nimmt die Detektionszuverlässigkeit verläuft. ab. Das Falschalarmrisiko steigt! Der VX-402 bietet einen hohen Licht- Der Melder soll nicht auf bewegende Die zu erfassende Person muss in der schutz. Direkte Sonneneinstrahlung Objekte ausgerichtet werden. Gege- Querrichtung den Erfassungsbereich etc. - Seite 4 c. Aufputzmontage mit Kabelzuführung von aussen Kabelzuführung von oben: Kabelzuführung von unten: Den eingelegten Dich- Den eingelegten Dichtungs- Dichtungsschwamm tungsschwamm heraus- schwamm herausnehmen. Im Dichtungsschwamm nehmen. Im Gehäuse- Gehäusedeckel sind die vorgese- Kabeldurchbruch deckel sind die vorgese- henen, unteren Kabeldurch- henen, oberen Kabel- brüche zu entfernen (Soll- durchbrüche zu entfernen...
- Seite 5 4. Anschlüsse VX-402 VX-402REC Sprachsteuerung scharf-/unscharf Lautsprecher Eingang Ausgang Alarmausgang AUX Eingang Alarmausgang AUX Eingang N.O. / N.C. N.O. / N.C. Betriebsspannung Frei Frei Deckelkontakt N.C. Betriebsspannung Deckelkontakt N.C. 9,5 -18 V DC 9,5 -18 V DC Brücke Brücke Wichtig! •...
-
Seite 6: Einstellung Der Erfassungsreichweite
Eingabe über das integrierte Mikrofon Eingabe über die externe Anschlussbuchse Den Chinchstecker des Kopfhöreran- Den Potentiometer für die Aufnahme- schlusses in die Externbuchse stecken. Der lautstärke auf MAX drehen. VX-402REC ist nun mit einen externen Wiedergabegerät verbunden. Es ist nur eine Monoaufnahme möglich. - Seite 7 b. Winkeleinstellung Draufsicht Schwenkbar nach links, je um 15˚ Der 90° -Überwachungsbereich bildet sich aus 7 Detektions- einer Hand wird strahlenpaaren im Abstand von pyroelektrische Einheit in die ge- 15°. Durch das Verstellen der opti- wünschte Stellung und Richtung schen Einheit um 15° pro Raster- gedreht.
- Seite 8 Der Sensor bietet die Möglichkeit eine, der am Montageort herrschenden Umgebungsbedingungen angepasste, Empfindlichkeit vorzuwählen. Hierfür stehen 3 Stufen zur Verfügung. Ab Werk wird der VX-402 mit „M“ Einstellung ausgeliefert. Bei widrigen Umgebungsbedingungen kann die Empfindlich- keit reduziert werden („L“ Low). Ist eine hohe Empfindlichkeit gefordert, kann man den Schiebe- schalter auf („H“...
- Seite 9 7. Funktionen Zweiter Alarmmelder Die Funktionalität kann bei den VX-402 Geräten durch Anschluss eines zweiten Alarmmelders erweitert werden. Hier lassen sich z.B. ein weiterer Passiv-Infrarot-Bewegungsmelder, eine Lichtschranke oder ein Magnetkontakt anschließen. Anschlussverdrahtung VX-402 weiterer Melder zur Alarmzentrale Betriebsspannung Wichtig! Wird ein zweiter Melder am VX-402 ange- schlossen, so muss die Brücke im AUX Ein-...
- Seite 10 Sensor (SLAVE) -> VX-402 VX-402 / VX-402REC VX-402REC zweiter Sensor VX-402/VX-402REC Alarm Achtung! Warnung! Nachricht A Nachricht B Wenn der Bereich des Wenn der Bereich des zweiten Sensors durch- VX-402REC durch- Kein Alarm schritten wird. schritten wird. VX-402 / VX-402REC...
- Seite 11 Die Audioanzeige kann mit dem Scharf-/ Unscharfsignal von der Alarmzentrale aus gesteuert werden. Potentialfreie Ansteuerung Ansteuerung über programmierbaren Ausgang des Wenn ein potentialfreier Ausgang vorhanden ist. Alarmsystems Der VX-402 wird wie dargestellt an die Zentrale angeschlossen Alarmzentrale Alarmzentrale programmierbarer Ausgang PGM...
-
Seite 12: Geh- Und Funktionstest
Alarmauslösung mehr erfolgen. Position B 8 m Position A 12 m Die VX-402 Melder verfügen über einen Mehrebenen-Erfassungsbereich. Eine Wärmequelle ausserhalb des Erfassungsbereichs kann durch Reflektionen am Boden oder an anderen Gewerken ein Grund für einen Falschalarm sein. Ein Beispiel für eine Reflektionsfläche kann z.B. -
Seite 13: Fehlerbeseitigung
9. Fehlerbeseitigung Problem Beschreibung Mögliche Auswirkung Mögliche Problemlösung Falsche Betriebsspannung Die Betriebsspannung muss im Bereich zwischen 9,5 - 18 V DC liegen LED leuchtet nicht LED ist ausgeschaltet LED Schalter B-1 auf ON (EIN) Melder zeigt DIL Schalter A-4 steht auf Nacht DIL Schalter A-4 auf Tag- &... -
Seite 14: Erfassungs-Charakteristik
10. Erfassungs-Charakteristik 11. Technische Daten Draufsicht VX - 402 MODELL VX-402REC Schwenkbar nach Detektionsart: Erfassungsbereich: 12 m, 90˚ Weitwinkel links, je um 15˚ Montagehöhe: 0,8 ~ 1,2 m Empfindlichkeit: 2.0˚ C bei 0,6 m/s Erfassungsgeschwindigkeit: 1,5 m/s Betriebsspannung: 9,5 bis 18 V DC N.C. -
Seite 15: Für Ihre Notizen
Für Ihre Notizen... - Seite 16 Ankündigung, vor. ACHTUNG: Die Aussen-Passiv-Infrarot Bewegungsmelder VX-402 und VX-402REC wurden konzipiert, um die defi- nierte Bewegung einer Person zu detektieren und eine Alarmzentrale zu aktivieren. Da diese Melder nur ein Teil eines kompletten Systems sind, können wir keine Verantwortung für Schäden oder Konsequenzen,...
