EINLEITUNG
Bitte lesen Sie diese Installationsanleitung vor der Montage vollständig durch.
• Vor dem Öffnen des Gerätes und vor Arbeiten am Gerät: Schalten Sie die Netz- und Batteriespannung ab und sichern Sie vor
unbeabsichtigtem oder selbsttätigen Einschalten.
• Das Gerät ist mit elektronischen Bauteilen aufgebaut, die durch elektrostatische Entladung zerstört werden können. Beachten
Sie deshalb die entsprechenden Handhabungsvorschriften.
• Das Gerät darf nur durch eine Elektrofachkraft installiert werden. Das Gleiche gilt für die Inbetriebnahme, Instandhaltung, Inspek-
tion, Wartung und Instandsetzung.
• Die Installation muß nach den anerkannten Regeln der Technik, nach den momentan gültigen Richtlinien und Vorschriften und
nach den bekannten und gesicherten Erfahrungen, auch wenn diese nicht in einer Norm festgeschrieben sind, ausgeführt werden.
LEISTUNGSMERKMALE
• Geeignet für Ausseneinsatz
• Stabile Gehäusekonstruktion
• Zwei getrennte Pyroelemente
• Doppelt-leitende-Abschirmung
• Reichweite max. 12 m, variabel einstellbar
• Temperaturkompensation
• Wählbare Empfindlichkeit

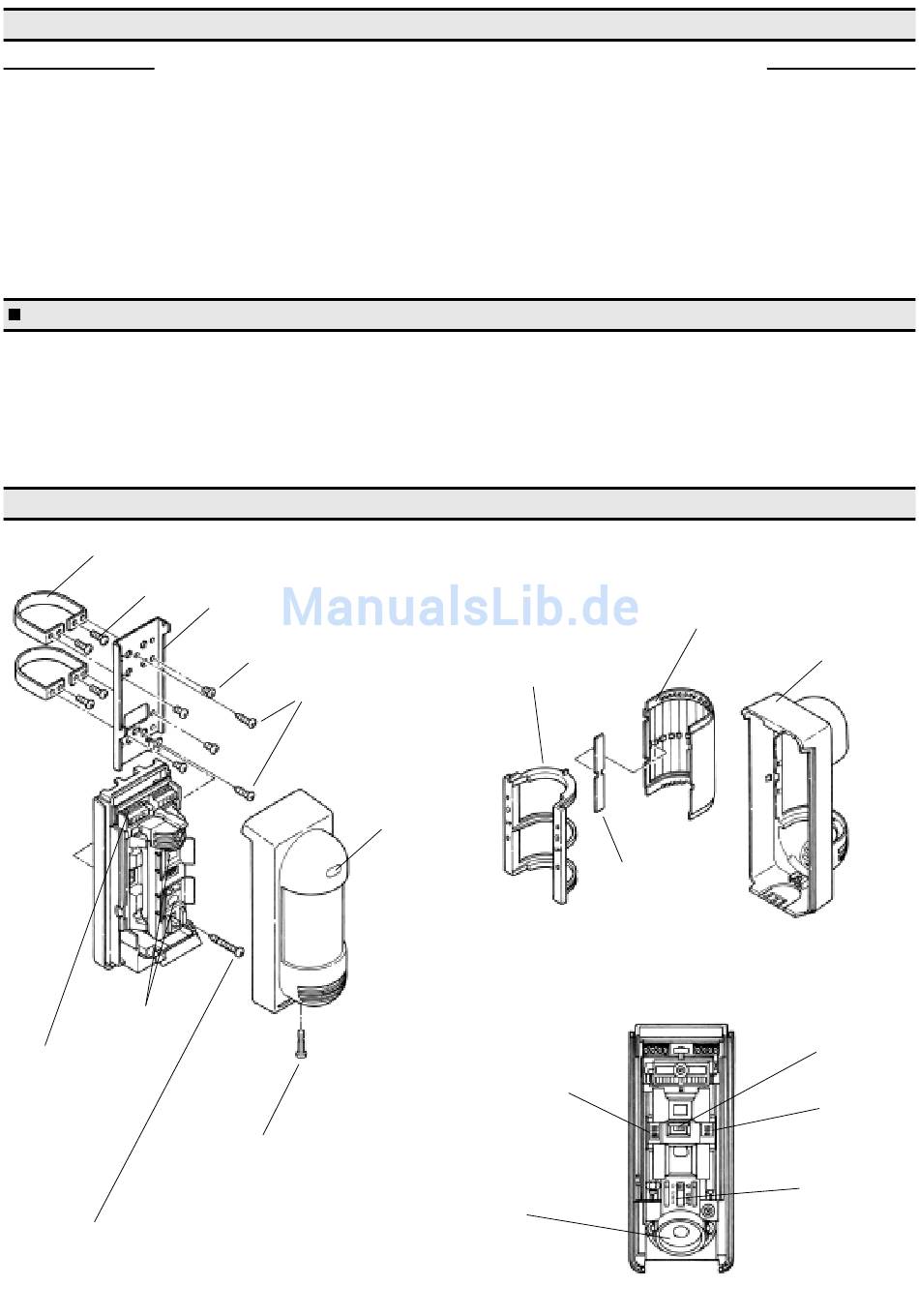

1. Bestandteile
Halterung zur Pfostenmontage
M4 X 12
Pyroelemente
Anschlussklemmen
Befestigungs-
schraube an der
Metallplatte
• Wählbare Impulszählung
• Wählbarer Erfassungsbereich durch Bereichsausblendung
• Schwenkbare Pyroelementeinheit
• Tag- & Nachtmodus
• Einfache Montage
• Ausreichend Platz zur Kabelführung mit Kabelkanal auf der Gehäuserückseite
• VX-402REC mit besprechbarem Sprachchip
Metallplatte
M4 X 6
Montageschrauben
T4 X 20
LED-Anzeige
Gehäuseschraube
Linsenhalter
Ausblend-
element
DIL Schalter A
Lautsprecher
(nur VX-402 REC)
Linse
Gehäusedeckel
Schalter für
Empfindlichkeits-
einstellung
DIL Schalter B
Reichweitenein-
stellung
