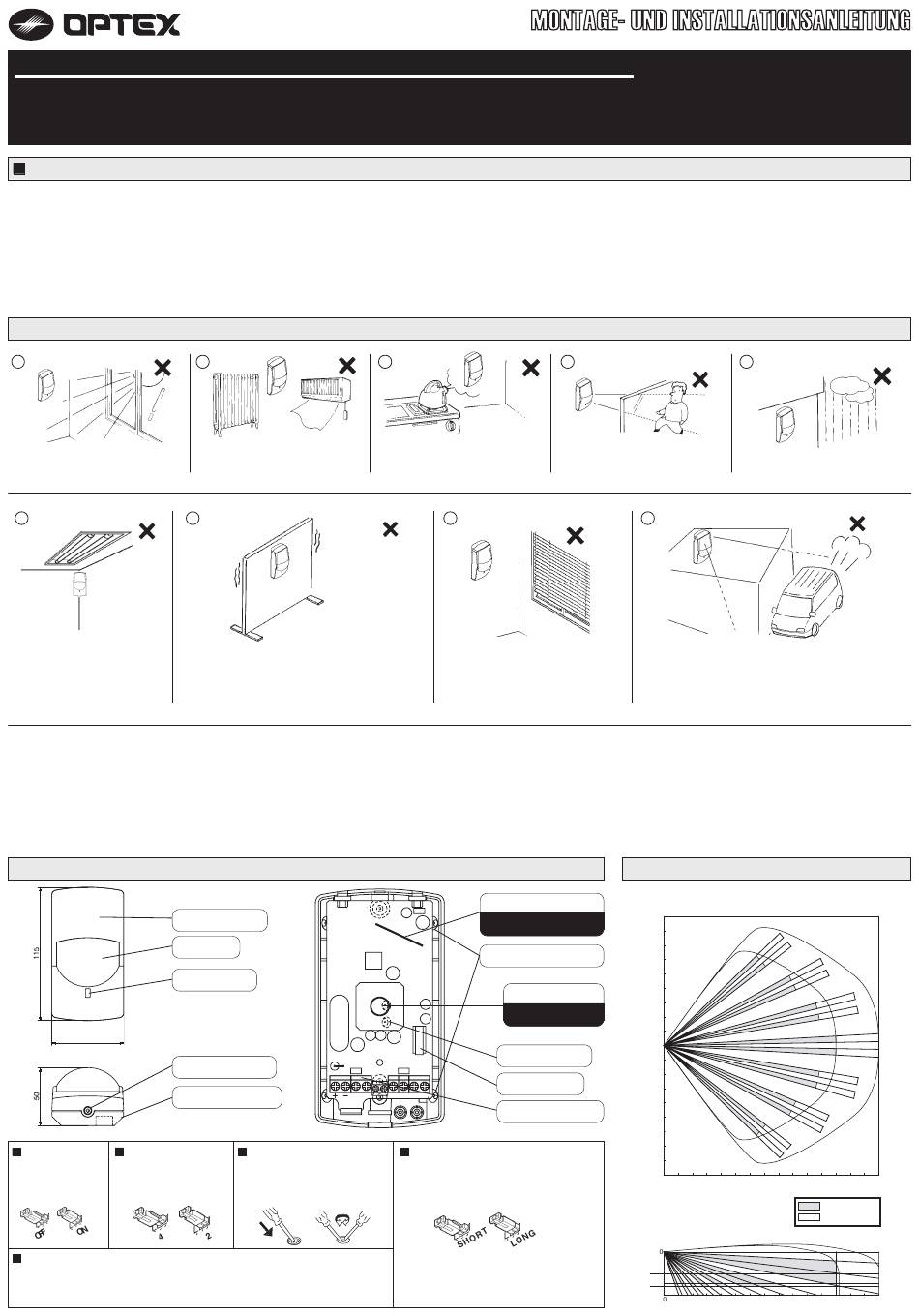

Optex MX-40 VdS Montage-Und Installationsanleitung

DUAL BEWEGUNGSMELDER, PASSIV INFRAROT KOMBINIERT MIT MIKROWELLE
MX-40 VdS / MX-40 VdS (A)
MX-50 VdS / MX-50 VdS (A)
LEISTUNGSMERKMALE
• 12 m x 12 m Weitwinkel (MX-40 Serie)
• 15 m x 15 m Weitwinkel (MX-50 Serie)
• Quad-Zonen-Optik
• Multifokusierte Linse (OPTEX Patent)
• Gekapselter Sensorraum
• Temperaturkompensation
• Alarmspeicher
1.
ALLGEMEINE INSTALLATIONS- UND SICHERHEITSHINWEISE
1
Direkte oder reflektierte
Sonneneinstrahlung vermeiden.
6
Detektor nicht in direkter
Nähe von Leuchtstofflam-
pen montieren!
• Vor dem Öffnen des Gerätes und vor Arbeiten am Gerät: Schalten Sie die Netz- und Batteriespannung ab und sichern Sie vor unbeabsichtigtem oder selbst-
tätigen Einschalten.
• Das Gerät ist mit elektronischen Bauteilen aufgebaut die durch elektrostatische Entladung zerstört werden können. Beachten Sie deshalb die entsprechenden
Handhabungsvorschriften.
• Das Gerät darf nur durch eine Elektrofachkraft installiert werden. Das Gleiche gilt für die Inbetriebnahme, Instandhaltung, Inspektion, Wartung und Instandset-
zung.
• Die Installation muß nach den anerkannten Regeln der Technik, nach den momentan gültigen Richtlinien und Vorschriften und nach den bekannten und
gesicherten Erfahrungen, auch wenn diese nicht in einer Norm festgeschrieben sind, ausgeführt werden.
2.
GEHÄUSEÜBERSICHT; ABMESSUNGEN; FUNKTIONEN
Gehäusedeckel
Kugellinse
LED-Anzeige
62
Gehäuseschraube
Gehäuserückwand
LED ON/OFF IMPULSZÄHLUNG
Die vorgesehene Die vorgesehene
Steckbrücke umstecken. Steckbrücke umstecken.
(Nur (A) Versionen) (2 oder 4 Impulse)
STEUERUNG DER LED-ANZEIGE
Im unscharfen Zustand (Eingang A.M. inaktiv) können die LED-Anzeigen über den Eingang D.L. von der
Zentrale gesteuert werden.
Eingang D.L.: Aktiv ⇒ LED Ein, 0-1 V DC (Masse), Inaktiv ⇒ LED Aus.
In der Einschaltphase werden die LED`s vom Melder automatisch gesteuert.
• Wählbare Impulszählung
• Wählbarer Mikrowellenerfassungsbereich
• Einfache Montagedurchbrüche
• Ausreichend Platz zur Kabelführung mit
Kabelkanal auf der Gehäuserückseite
2
Den Detektor nicht direkt
auf Wärmequellen oder
Gebläse ausrichten.
7
Detektor nur auf einem festem Untergrund mon-
tieren, da Schwingungen und kleine Bewegun-
gen des Gerätes zur Auslösungen führen!
ALARM
ÖFFNEN DER MONTAGE-
DURCHBRÜCHE
Mit einem Schraubendreher den Montage-
durchbruch durchstoßen und anpassen.
( nur MX-40 VdS und MX-50 VdS)
3
Kondensatbildung durch
Dampf und Feuchtigkeit
vermeiden.
8
Der Erfassungsbereich des Detektors
sollte nicht auf Einrichtungsgegen-
stände ausgerichtet sein, die sich be-
wegen (z.B. Vorhänge, Jalousien)!
Mikrowellenantenne
Nicht berühren!
Eckmontageausbrüche
Pyroelement
Nicht berühren!
Kabeleinführung
SP
Deckelkontakt
DL A.M. TAMPER
Anschlußklemmen
EINSTELLEN DES MIKROWELLEN
ERFASSUNGSBEREICHS
Die vorgesehene Steckbrücke je nach
Raumgröße umstecken (Lang oder Kurz).
MX-40 Serie
"SHORT" bei Räumen von 7 m² und kleiner
MX-50 Serie
"SHORT" bei Räumen von 10 m² und kleiner
OPTION
• FA-3: Kompakter Wand- und Deckenmontage-
bügel; einstellbar ± 45° (horizontal), 0-10°
(vertikal)
4
Vermeiden von Blockaden des
Erfassungsbereiches durch
Vorhänge, Stellwände etc.
9
Den Melder nicht zum Außenbereich ausrichten
wenn sich dort Objekte bewegen!
3.
ERFASSUNGSBEREICH
Weitwinkel
8m
6
4
2
0
2
4
6
8m
3
1.5m
2.2m
2.4m
3.0m
3
Nr.: 59-0969-1 0207-11
!
5
Der Melder ist nicht zur
Außenmontage geeignet.
9 12 15m
6
: MX-40 Bereich
: MX-50 Bereich
6 9 12 15m
