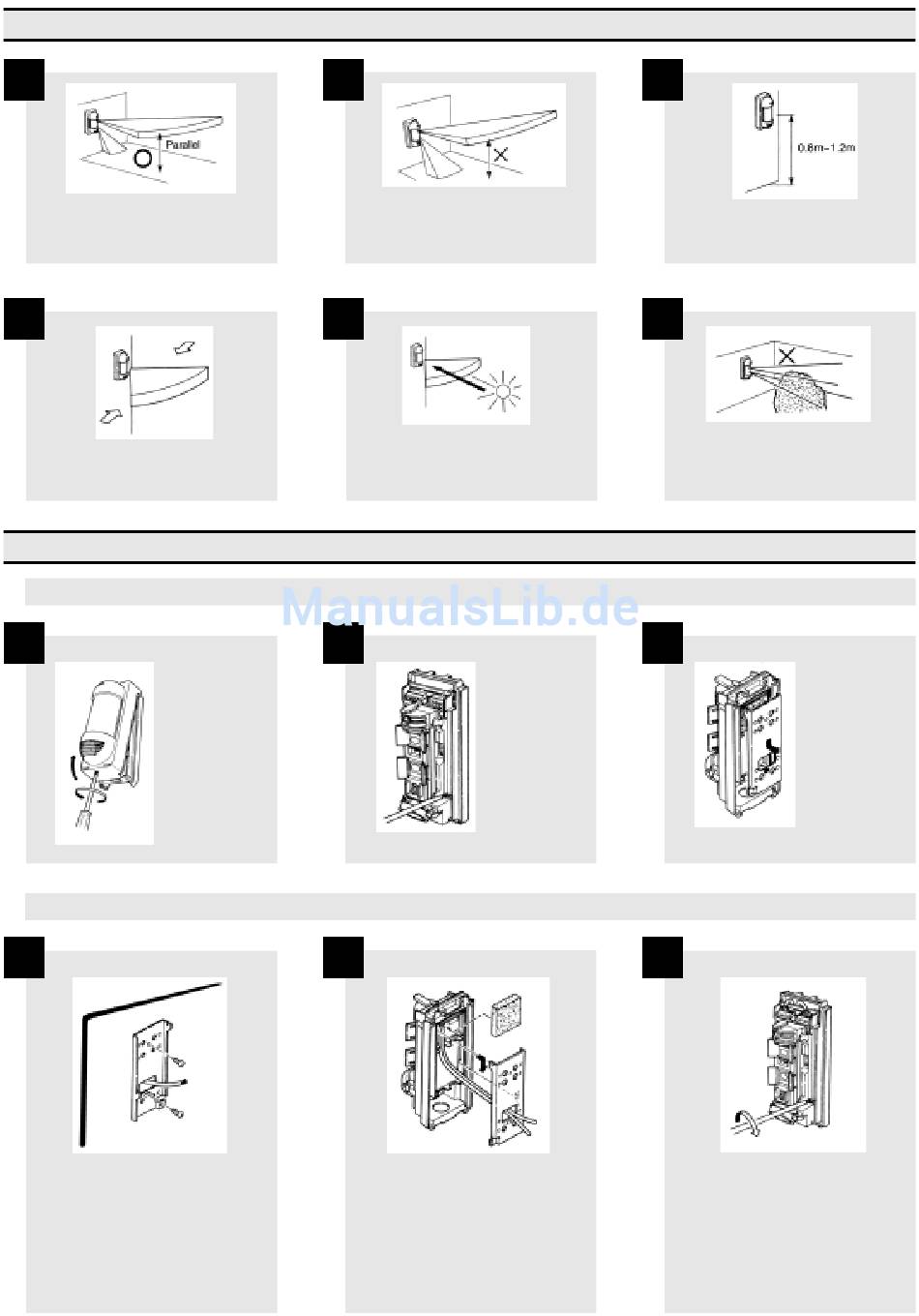

2. Montagehinweise
1
Der Sensor muss senkrecht zum Bo-
den montiert werden, so dass der obe-
re Erfassungsbereich parallel dazu
verläuft.
4
Die zu erfassende Person muss in der
Querrichtung den Erfassungsbereich
durchschreiten können. Projektierung!
3. Installation
a. Allgemeines
1
Gehäuseschrau-
be lösen und
den
sedeckel abneh-
men.
Schraube muss
nicht ganz aus-
geschraubt wer-
den!
b. Wandmontage mit Kabelzuführung von hinten
1
Metallplatte
Das Anschlusskabel durch die dafür
vorgesehene, große Öffnung führen.
Mit den beiliegenden Montage-
schrauben (T4 x 20) die Metallplatte
an der Wand fixieren.
2
Sollte der obere Erfassungsbereich
nicht parallel zum Boden verlaufen, so
nimmt die Detektionszuverlässigkeit
ab. Das Falschalarmrisiko steigt!
5
Der VX-402 bietet einen hohen Licht-
schutz. Direkte Sonneneinstrahlung
etc. ist trotzdem zu vermeiden um ei-
nen stabilen Betrieb zu gewähren.
2
Gehäu-
Die
2
Den eingelegten Dichtungsschwamm
herausnehmen. Das Anschlusskabel
in der Kabelnut zu den bereits geöff-
neten Kabeldurchführungen verlegen.
Die Schutzfolie der Dichtung abziehen
und über das Kabel auf die vorgese-
hene Stelle kleben. Die Metallplatte
in umgekehrter Reihenfolge wieder
aufsetzen.
Lösen der Be-
f e s t i g u n g s -
schraube für die
Metallplatte auf
der Gehäuse-
rückseite.
Die Schraube
muss
nicht
ganz
ausge-
schraubt wer-
den!
Dichtungsschwamm
3
Die empfohlene Montagehöhe befin-
det sich zwischen 0,8 m bis 1,2 m.
6
Der Melder soll nicht auf bewegende
Objekte ausgerichtet werden. Gege-
benenfalls müssen Teilbereiche aus-
geblendet werden.
3
M e t a l l p l a t t e
nach
schieben und
abnehmen.
3
Die Befestigunsschraube anziehen.
unten
