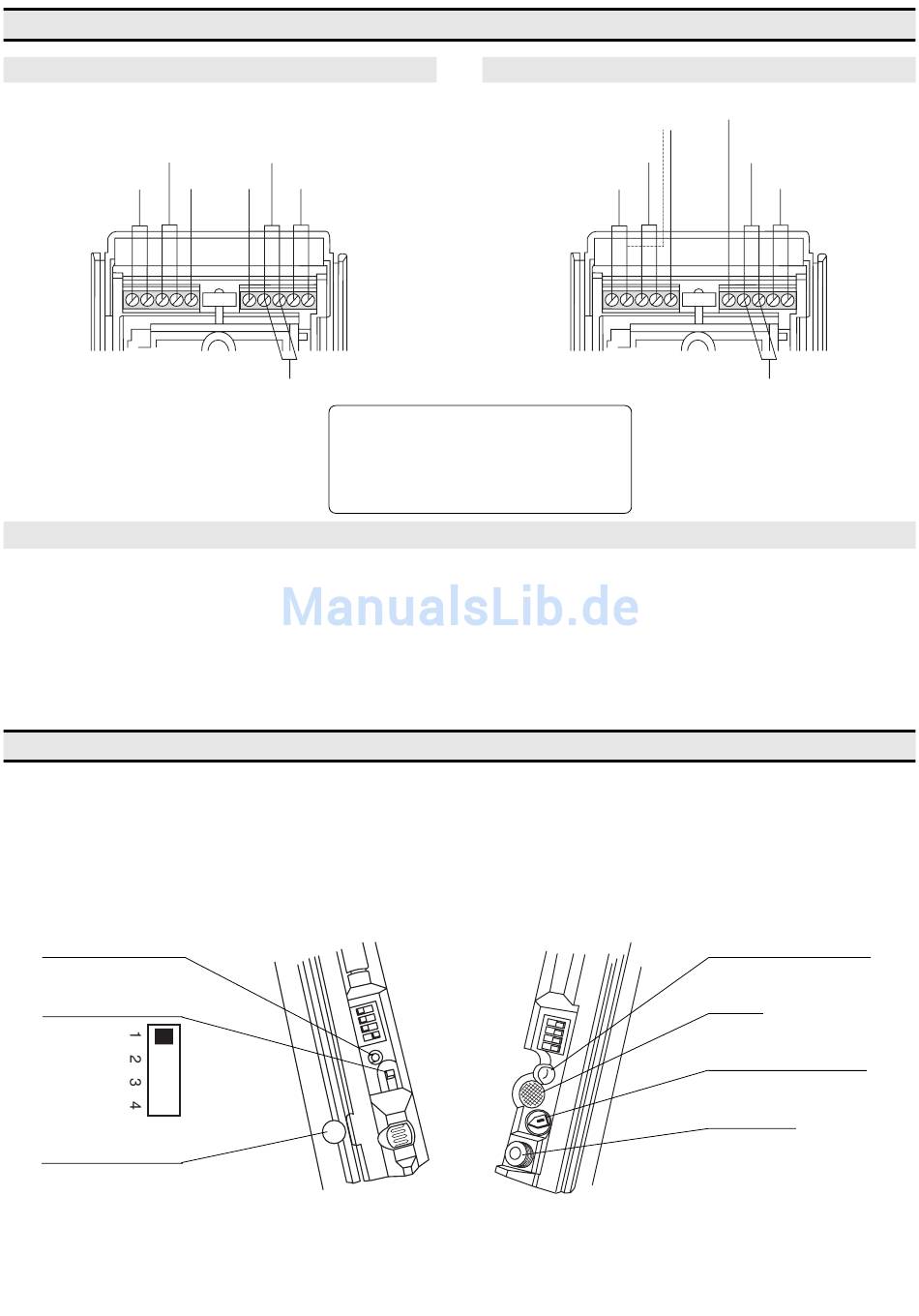

4. Anschlüsse
VX-402
Alarmausgang
N.O. / N.C.
Betriebsspannung
9,5 -18 V DC
Leitungslängen
• Als Leitungen dürfen nur Leitungen verwendet werden entsprechend den Richtlinien und Vorschriften.
• Dimensionieren Sie die Leitungen entsprechend der Stromaufnahme, Leitungslänge und der mechanischen Beanspruchung. Beachten Sie
besonders die Angaben von Kabeltyp und max. zulässige Leitungslänge bzw. zulässigen Verkabelungsaufbau (z.B. busförmig, sternförmig) bei
Datenleitungen.
• Legen Sie die Abschirmung an einem Punkt gegen Erde. Stellen Sie sicher, daß die Abschirmungen keine Verbindung zu anderen Potentialen
haben.
• Gleichstromkabel und Datenkabel müssen mit einem Mindestabstand von 30 cm zu parallel verlaufenden Starkstromkabeln verlegt sein. Es
dürfen nur Leitungen in einem Kabel geführt werden, die sich nicht gegenseitig beeinflussen. Leitungen kritischer Anlageteile werden idealer-
weise in separaten Kabeln geführt.
5. Aufnahme
(nur VX-402REC)
Der VX-402REC bietet die Möglichkeit auf einem integrierten Sprachchip Texte aufzunehmen. Zwei Methoden können hier angewandt
werden. Zum einen kann der Text direkt in das integrierte Mikrofon gesprochen werden und ferner kann über eine Buchse ein externes Gerät
wie z.B. ein Bandrekorder, ein PC oder ein Notebook angeschlossen werden. Es können keine Dateien abgelegt werden sondern Sprache
wird direkt auf einem Sprachchip gespeichert. Bei Verwendung von z.B. einem Notebook muss das Chinchkabel zum Einen an dem VX-
402REC und zum Anderen an dem Kopfhöreranschluss der Soundkarte angeschlossen werden.
Aufnahme-Start-Knopf
Sprachmodusschalter
Tag & Nacht:
Scharf-/Unscharf:
Nachrichtensteuerung:
Vor-Alarm:
Wiedergabelautstärke
AUX Eingang
Frei
Frei
Deckelkontakt N.C.
Brücke
• Die Brücke im AUX Eingang darf nicht ent-
fernt werden wenn kein zweiter Sensor ange-
schlossen wird.
• Der AUX Eingang darf nur für einen zwei-
ten Alarmmelder verwendet werden!
VX-402REC
Lautsprecher
Ausgang
Alarmausgang
N.O. / N.C.
Betriebsspannung
9,5 -18 V DC
Wichtig!
Sprachsteuerung
scharf-/unscharf
Eingang
AUX Eingang
Deckelkontakt N.C.
Brücke
Aufnahme-Level-Anzeige
Mikrofon
Aufnahme-Level-Volume
Externbuchse
