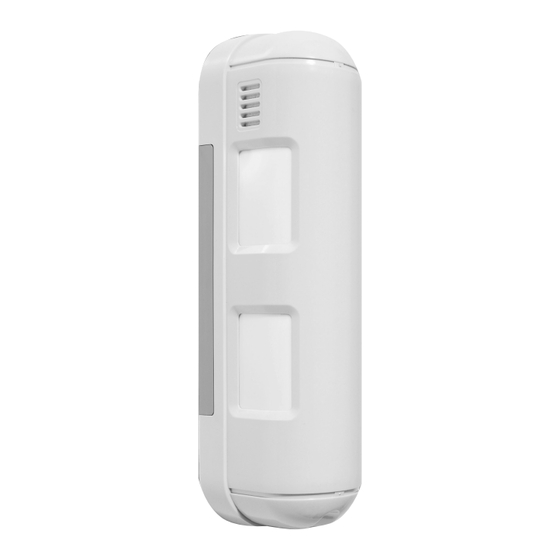

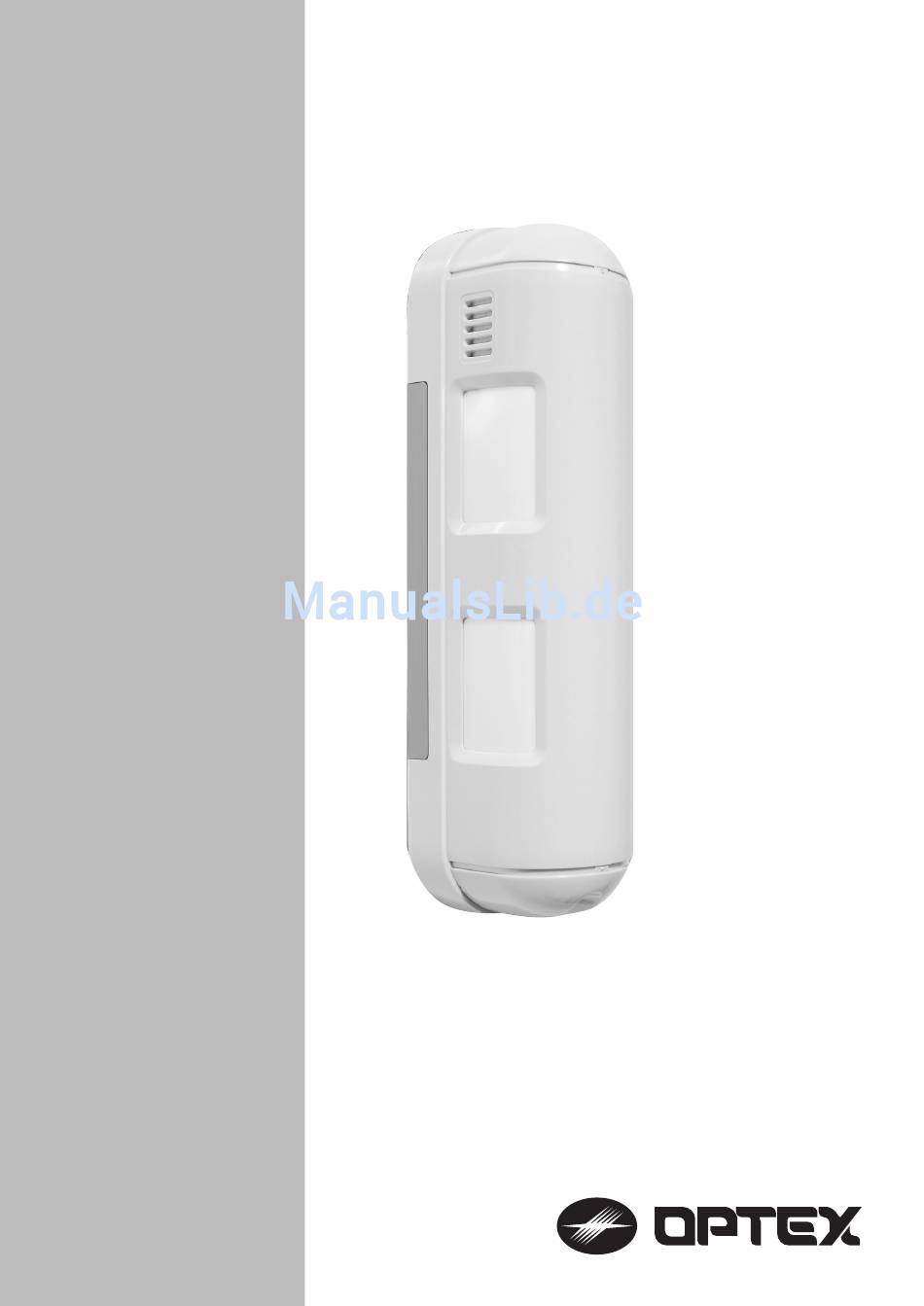

- Seite 1 PASSIV-INFRAROTBEWEGUNGSMELDER FÜR DIE AUSSENANWENDUNG BX-80N Montage- und Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis PASSIV-INFRAROTBEWEGUNGSMELDER FÜR DIE AUSSENANWENDUNG BX-80N Einleitung Leistungsmerkmale Erfassungsbereich Bestandteile Montagehinweise Montage Anschlüsse Einstellung des Erfassungsbereiches Geräteeinstellung Funktionsprüfung Technische Daten Abmessungen... -
Seite 3: Einleitung
Einleitung Bitte lesen Sie diese Installationsanleitung vor der Montage vollständig durch. • Vor dem Öffnen des Gerätes und vor Arbeiten am Gerät: Schalten Sie die Netz- und Batteriespannung ab und sichern Sie vor unbeabsichtigtem oder selbsttätigen Einschalten. • Das Gerät ist mit elektronischen Bauteilen aufgebaut die durch elektro statische Entladung zerstört werden können. -
Seite 4: Erfassungsbereich
1 Erfassungsbereich Draufsicht ca. 60 cm bei 12 m Die Winkel der Erfassungszonen können Die Winkel der Erfassungszonen können horizontal um 0 oder 3 Grad verstellt werden. horizontal um 0 oder 3 Grad verstellt werden. Seitenansicht Erfassungsbereich: 12 m Erfassungsbereich: 8 m Erfassungsbereich: 5 m Befestigungsschrauben Erfassungsbereich: 2 m... - Seite 5 2 Bestandteile Gehäusedeckel Linsenhalter Befestigungsschrauben Linse Montageplatte Gehäuserückwand Innenansicht des Gehäusedeckels Gehäusedeckel Summer für Alarm und Gehtest LED-Anzeige Dichtungsschwamm Anschlußklemmen Kabeleinführung Gehäuseschraube des Ger ätes Die Montageh öhe sollte zwi- schen 0,8 m bis 1,2 m liegen...
-
Seite 6: Montagehinweise
3 Montagehinweise Bitte beachten Sie die nachfolgenden Installationshinweise, da bei Nichtbe- folgen keine optimale Funktion gewährleistet werden kann. Die Montagehöhe sollte Es muß auf senkrechte Die Montagefläche zwischen 0,8 m bis 1,2 m Montage geachtet wer- muß eben sein. liegen den. - Seite 7 4 Montage 3 Die Montageplatte 4 Die Leitungen nach hinten weg- durch das vorgese- ziehen und aus der hene Loch führen oberen Verankerung und die Montagplatte schwenken. mit den 2 beiliegen- den Schrauben an der Wand befestigen. 5 Das Anschlußkabel 6 Die Gehäuserück- durch die Kabeleinfüh- wand in der Montage-...
-
Seite 8: Anschlüsse
5 Anschlüsse Der Deckelkontakt soll auf eine Sabotagemeldergruppe aufgelegt werden Alarmausgang N.C. Alarmausgang N.O. Deckelkontakt N.C. Betriebsspannung 10 - 28 V DC Audio- Steuerung • Als Leitungen dürfen nur Leitungen verwendet werden entsprechend den Richtlinien und Vorschriften. • Dimensionieren Sie die Leitungen entsprechend der Stromaufnahme, Leitungslänge und der mechanischen Beanspruchung. -
Seite 9: Geräteeinstellung
6 Einstellung des Erfasssungsbereichs Mit einem Schlitzschraubendreher den Linsenhalter nach innen drücken bis dies- er aus allen drei Verankerungen auf jeder Seite gelöst ist. Der Linsenhalter läßt sich dann aus dem Gehäusedeckel ziehen. In dem Linsenhalter befinden sich vier Einzel- linsen für vier verschiedene Erfassungsbereiche (zwei für jede Seite, die simultan unterbrochen werden müssen). - Seite 10 Position A Erfassun gsbereich: 12 m 6 Einstellung des Erfasssungsbereichs Position B Erfassun gsbereich: 8 m 3 ... Auf dem Linsenhalter ist ebenfalls eine Tabelle angebracht. Der untere Rand Position C Erfassun gsbereich: 5 m der Linse muß auf der Linie des gewünschten Erfassungsbereichs stehen. Es muß...
-
Seite 11: Geräteeinstellungen
6 Einstellung des Erfasssungsbereichs Nach Beendigung der Einstellungen wird der Linsenhalter wieder in den Gehäusedeckel ein- gesetzt. Es ist darauf zu achten, daß die Halterung an den mit A, B, C gekennzeichneten Stellen in den Gehäusedeckel einrastet. Es ist dann nochmals zu überprüfen, dass die Linsen gerade in ihrer Führung stehen. - Seite 12 7 Geräteeinstellungen Funktion der DIL-Schalter DIL Schalter 1: LED-Anzeige AN oder AUS (ON oder OFF) DIL Schalter 2: Wahl des scharf/unscharf Potentials bei Benützung der akustischen Alarmanzeige DIL Schalter 3: Audio-Unterstützung beim Gehtest AN oder AUS (ON oder OFF) Eine akustische Warnung kann mittels integriertem Lautsprecher auch bei Alar- mauslösung abgegeben werden.
- Seite 13 7 Geräteeinstellungen Potentialfreie Ansteuerung Ein optionaler Schalter ist erforderlich, wenn die Alarmzentrale nicht über einen programmierbaren Ausgang verfügt. Wenn kein potentialfreier Wenn ein potentialfreier Meldereinstellung Ausgang vorhanden ist. Ausgang vorhanden ist. sen 0-1 V DC geschärft: offen/HIGH 18 V DC ssen 0-1 V DC geschärft: geschlossen/LOW Audio-...
-
Seite 14: Funktionsprüfung
8 Funktionsprüfung Nach erfolgter Montage und Einstellung der BX-80 N ist unbedingt ein Gehtest/Funktionskontrolle durchzuführen. Es wird empfohlen mindestens einmal jährlich einen Gehtest durchzuführen. Der Gehtest kann mit LEDAnzeige sowie auch mit akustischer Unterstützung durchgeführt werden. Die LED`s dürfen nicht leuchten, wenn LED-Anzeige im Erfassungsbereich keine Bewegung stattfindet. -
Seite 15: Technische Daten
9 Technische Daten : l l : t r Montageh ö c i l : t i °C bei 0,6 m/s : l l Erfassungsgeschwindigkeit: 0,3 - 2,0 m/s : t r : t r ählbar N.C. oder N.O., max. 28 V DC; 0,2 A max. ±... -
Seite 16: Abmessungen
± - und Feuchtraumbereich ° ° 0 02 N wurden konzipiert, um die ne Alarmzentrale zu aktivieren. OPTEX CO., LTD. (ISO 9001 Certified by LRQA) 4-7-5 Nionohama Otsu 520 Japan sind, können wir keine Verant- TEL(077)524-6047 FAX(077)522-9022 URL http://www.optex.co.jp/e em Einbruch entstehen, über- OPTEX SECURITY SAS 475 Rue Monique et Mario Piani, 69480 Amberieux D´Azergues, France...
