5 Anschlüsse

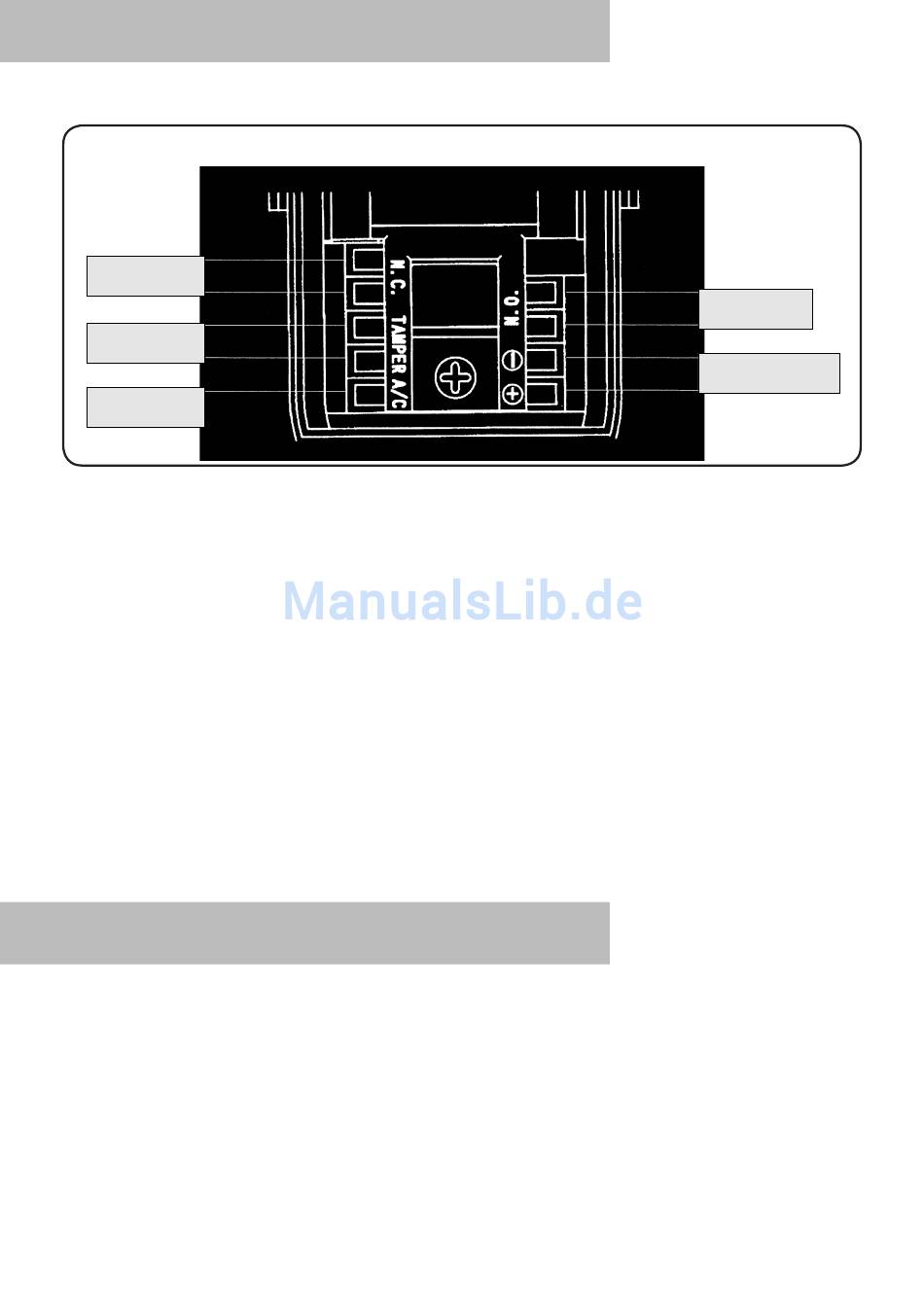

Der Deckelkontakt soll auf eine Sabotagemeldergruppe aufgelegt werden
Alarmausgang
N.C.
Deckelkontakt
pe
N.C.
Audio-
Steuerung
• Als Leitungen dürfen nur Leitungen verwendet werden entsprechend den
Richtlinien und Vorschriften.
• Dimensionieren Sie die Leitungen entsprechend der Stromaufnahme,
Leitungslänge und der mechanischen Beanspruchung. Beachten Sie besonders
die Angaben von Kabeltyp und max. zulässige Leitungslänge bzw. zulässigen
Verkabelungsaufbau (z.B. busförmig, sternförmig) bei Datenleitungen.
• Legen Sie die Abschirmung an einem Punkt gegen Erde. Stellen Sie sicher, daß
die Abschirmungen keine Verbindung zu anderen Potentialen haben.
• Gleichstromkabel und Datenkabel müssen mit einem Mindestabstand von
30 cm zu parallel verlaufenden Starkstromkabeln verlegt sein. Es dürfen nur
Leitungen in einem Kabel geführt werden, die sich nicht gegenseitig beein-
flussen. Leitungen kritischer Anlageteile werden idealerweise in separaten
Kabeln geführt.
6 Einstellung des Erfasssungsbereichs
Wichtig: Es muß unbedingt darauf geachtet werden, daß der Erfassungsbereich
für jede Seite individuell verstellt werden kann. Soll der Bereich vertikal verstellt
werden, so muß die obere und untere Linse verschoben werden.
Wird nur die Erfassungsreichweite verstellt, so dürfen nur die unteren Linsen ver-
schoben werden. Ferner ist dringend darauf zu achten, daß die Innenseite sowie
die Außenseite der Linse nicht beschädigt oder verschmutzt wird.
Dies hätte erhebliche Funktionseinbußen, da die Linse die Optik des Passiv-
Infrarot-Melders ist.
Alarmausgang
N.O.
Betriebsspannung
10 - 28 V DC
