3

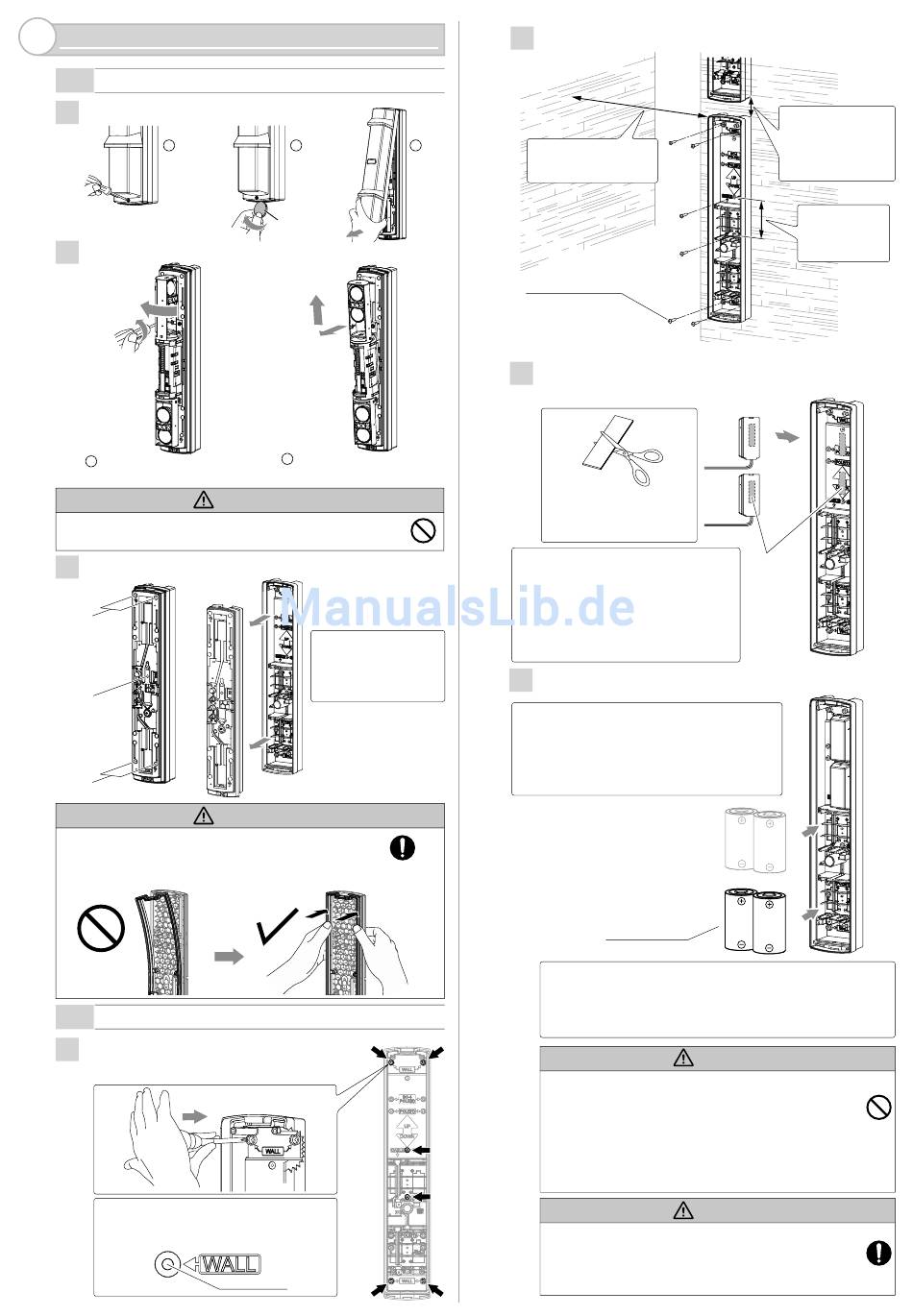

INSTALLATION

3-1 BAUTEILE TRENNEN

1
Entfernen Sie die Abdeckung.
1
Sicherungs-
schraube
lösen
2
Entfernen Sie das Grundgerät aus dem Chassis.
1.
2.
Drehen Sie die optische Einheit um 90
1
Grad und lösen Sie die Schrauben
(auf beiden Seiten).
• Setzen Sie das Grundgerät keiner direkten Sonneneinstrahlung
aus. Diese könnte das Produkt beschädigen.
3
Entfernen Sie das Chassis vom Rückkasten.
Lösen
Lösen
Lösen
• Wird die wasserfeste Dichtung abgenommen, so stellen
Sie bitte sicher, dass Sie diese vor der Montage an der
Rückseite des Chassis befestigen. Eine Nichtbeachtung
dessen kann die Schutzart des Produktes beeinträchtigen.

3-2 WANDMONTAGE

Durchstoßen Sie die Ausbrechlöcher (x6) im
1
Rückkasten mit Hilfe eines Schraubendrehers oder
ähnlichen Werkzeugs wie abgebildet.
Hinweis>>
• Die Ausbrechlöcher sind wie abgebildet
mit dem Wort „WALL" gekennzeichnet.
2
Leicht drehen
Münze
(nicht enthalten)
3.
4.
2 Zum Entfernen ziehen Sie den oberen
Teil des Grundgeräts zunächst zu sich
und dann nach oben.
Vorsicht
Hinweis>>
Die Schrauben, die den
Rückkasten sichern,
können nicht vom Chassis
entfernt werden.
Vorsicht
In die Nut
eindrücken
Ausbrechloch
2
Montieren Sie den Rückkasten an die Wand.
Seitenwand iten n wa n wand d
3
Abstand von der Seitenwand:
Ziehen
mindestens 1 m
4x20 Blechschrauben
(mit Gummidichtung)
3
Befestigen Sie die Drahtlossender mittels Klettband im
Rückkasten.
Schneiden Sie das im
Lieferumfang enthaltene
Klettband auf die gewünschte
Länge zu und befestigen Sie es.
Hinweis>>
• Weitere Informationen zur Verkabelung
finden Sie im Abschnitt 3-4
„VERKABELUNG" auf Seite 7.
• Verwenden Sie eine Batterieeinheit für
gemeinsame Verwendung BCU-4 (s. „Optionen"),
so entnehmen Sie alle weiteren Informationen
hierzu bitte dem entsprechenden Handbuch.
4
Setzen Sie zwei oder vier Batterien in den Rückkasten ein.
Hinweis>>
Batterielebensdauer: Sender 4 Jahre (2 im Sender)
(
bei Verwendung von LSH20-
Batterien (3,6 V, 13 Ah) von SAFT
Bis zu 8 Batterien (4 im Sender, 4 im Empfänger)
Hinweis>>
• Verwenden Sie andere als die empfohlenen Batterien,
kann dies die Lebensdauer der Batterien verkürzen.
Verwenden Sie in diesem Fall vier Batterien.
• Verwenden Sie keine Batterien mit unterschiedlichen
Spannungsniveaus (z. B. neue und gebrauchte
Batterien oder Batterien unterschiedlicher Hersteller).
Eine Nichtbeachtung dessen kann zu Explosionen,
einem Austreten von Elektrolyt, einem Ausstoß giftiger
Gase oder anderen Folgen führen, was wiederum in
Personen- oder Sachschäden resultieren kann.
• Entfernen Sie alle Batterien, bevor Sie neue Batterien
einsetzen. Wird dies nicht befolgt, so wird die
LED-Anzeige für schwache Batterien nicht
zurückgesetzt und sie blinkt auch weiterhin.
-3-
and d d
Klettband
Empfänger 5 Jahre (2 im Empfänger)
(
Empfohlene Batterien
SAFT LSH20
3,6 V 13 Ah
Warnung
Vorsicht
Wenn zwei Detektoren
installiert werden, sollte
der Abstand zwischen
oberem und unterem
Detektor mindestens
20 mm betragen.
Abstand: 83,5 mm
Verbindung mit
einem elektrischen
Anschlusskasten
