Typ 4409
©
2003
burster
präzisionsmeßtechnik gmbh & co kg
Alle Rechte vorbehalten
Stand 12.06.2003
Anmerkung:
Die im folgenden enthaltenen Informationen können sich ohne vorherige Mitteilung ändern. Kein Teil
dieses Dokuments darf ohne vorherige schriftliche Genehmigung reproduziert werden, oder unter
Verwendung elektronischer Systeme verarbeitet werden.
burster bietet keine Garantie irgendwelcher Art in bezug auf dieses Material, einschließlich der stillschwei-
genden Garantie auf handelsübliche Qualität und Eignung für einen bestimmeten Zweck.
burster ist in keinem Fall für enthaltenen Fehler, zufällige Schäden oder Folgeschäden in Zusammenhang
mit der Funktion oder Verwendung dieses Materials haftbar.

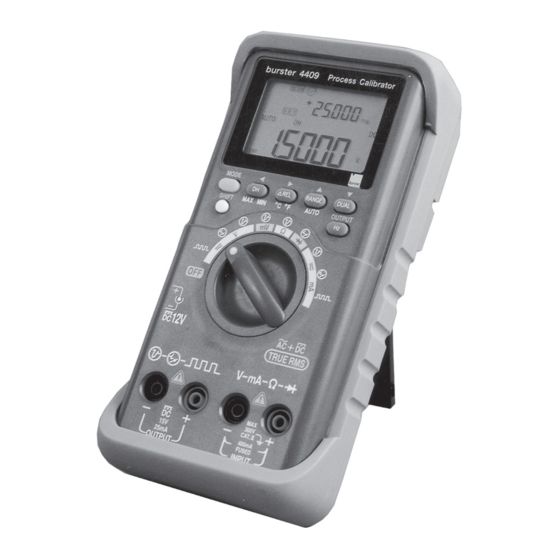

Process-Calibrator
Process-Calibrator
Typ 4409
Hersteller:
burster präzisionsmeßtechnik gmbh & co kg
Talstraße 1 - 5
76593 Gernsbach
Postfach 1432
76587 Gernsbach
Seite 1
