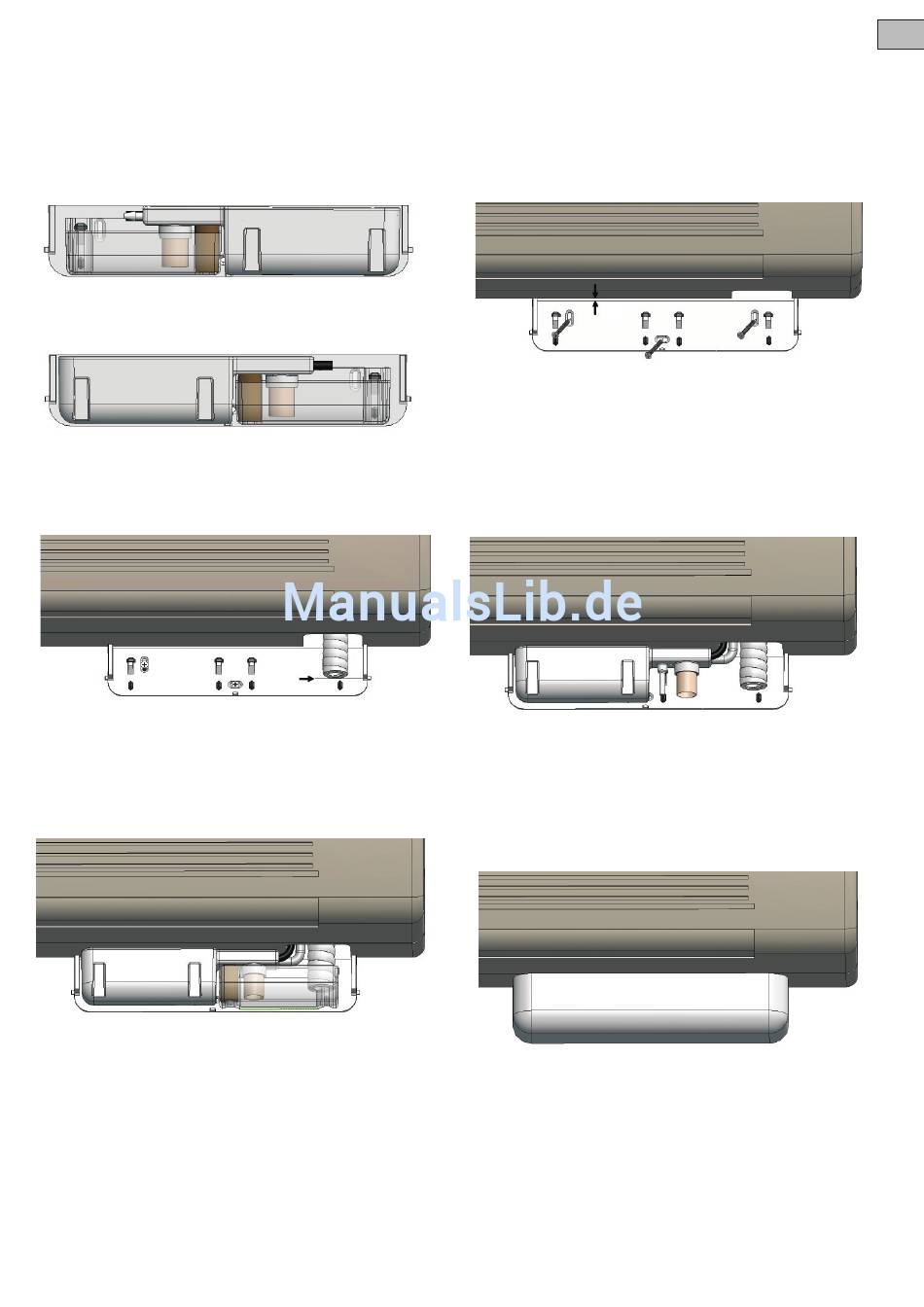

Installation
Die GOBI kann links oder rechts vom Klimagerät angebracht werden.
Die folgenden Installationsanweisungen beziehen sich auf die rechtsseitige
Installation. Vertauschen Sie bei linksseitigen Installationen die Position der Pumpe
und der Kondensat-Sammelschale, wie untenstehend gezeigt.
Linksseitig
Rechtsseitig
Abb.2. Schneiden Sie den
Ablassschlauch auf der Höhe des Endes
der Halterung ab.
Abb.4. Schieben Sie den Filter über den
Einlassschlauch der Pumpe und bringen
Sie die Kondensat-Sammelschale an der
Rückplatte an.
Abb.1. Schrauben Sie die Rückplatte
3 mm
unterhalb des Klimageräts an die
Wand, wobei sie etwas über das
Auslassloch hinausgehen sollte.
Vergrössern Sie das Auslassloch, falls
notwendig.
Abb.2
Abb.3. Setzen Sie die GOBI Pumpe auf
die Befestigungsbolzen, führen Sie das
Stromkabel durch das Auslassloch des
Klimageräts und schliessen Sie den
Entleerungsschlauch an.
Abb.4
Abb.5. Setzen Sie die Verkleidung auf
und schieben Sie diese bis sie einrastet.
3mm
D
Abb.1
Abb.3
Abb.5
9
