Prüfdrähte, Anschlüsse und Datenanschluss
Für die Kabelprüfdrähte (Abbildung 5) befi nden sich zwei Anschlüsse an der Oberseite des Prüfgeräts
(Abbildung 3).
•
Das Batterietestkabel wird an einen 6-poligen Anschluss mit Sperrring angeschlossen.
•
Für die Stromklemme und die Multimeter-Prüfkabel verfügt das Prüfgerät über einen RJ45-Zubehör-
anschluss mit Entriegelungshebel.

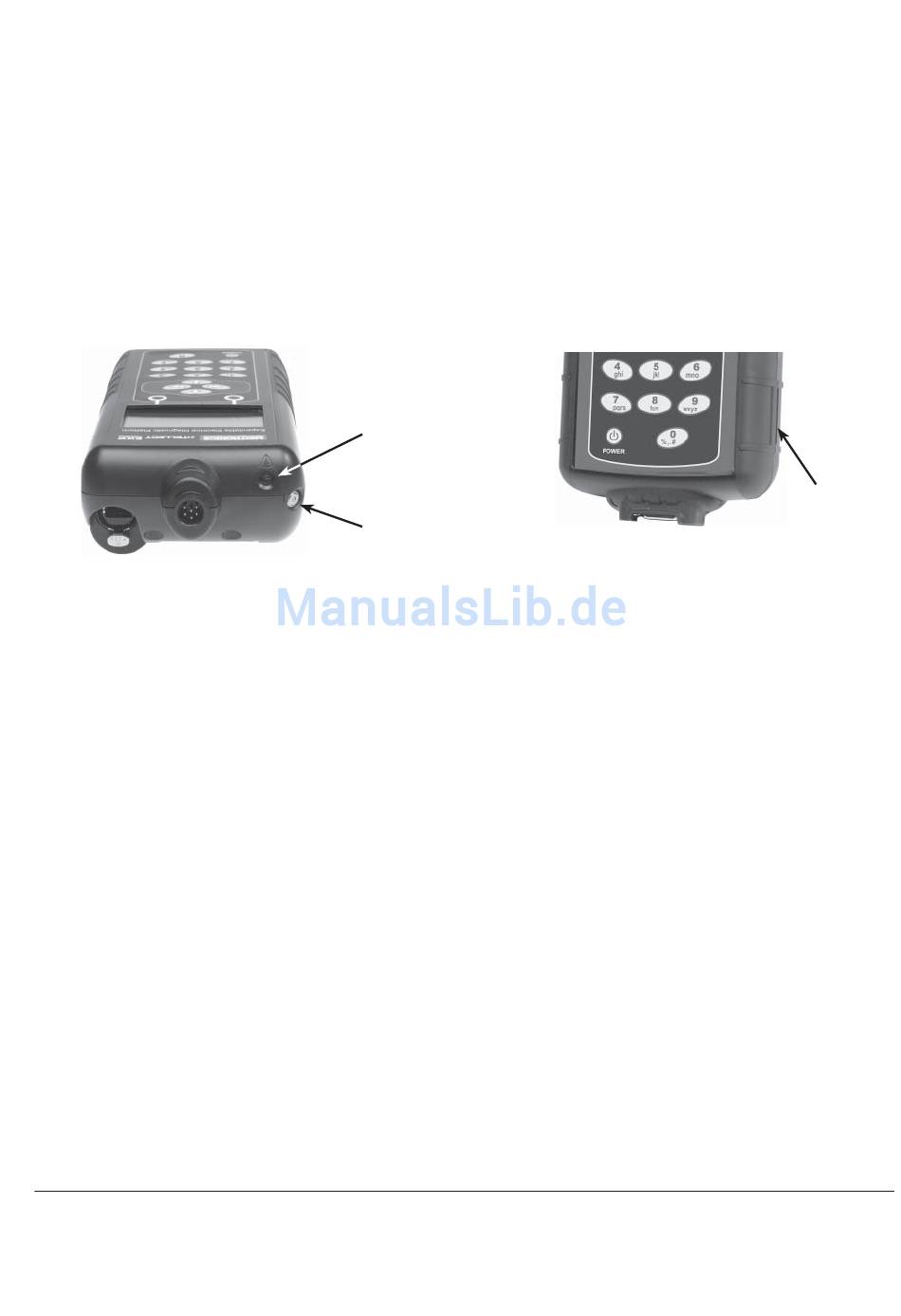

Abbildung 3: Oberseite des EXP
6-poliger
Zubehör-
Anschluss
anschluss
Auf der Oberseite des Prüfgeräts befi nden sich zwei IR-Datenanschlüsse (Abbildung 3).
•
Ein IR-Datensender, der die Prüfergeb nisse an den optionalen IR-Drucker über trägt.
•
Ein IR-Fühler für Temperaturmessungen.
Das Prüfgerät verfügt des weiteren über einen DB-90-Anschluss für zukünftige Erweiterun gen sowie über ei-
nen SD-Kartensteckplatz für Software-Upgrades oder Datenprotokollierung (Abbildung 4).
Kapitel 2: Beschreibung
IR-Datensender
IR-Temperaturfühler
9
•
Abbildung 4: Unterseite des EXP
DB-9-Anschluss
für zukünftige
Erweiterungen
•
SD-Kartensteck-
platz für zukünftige
Upgrades
