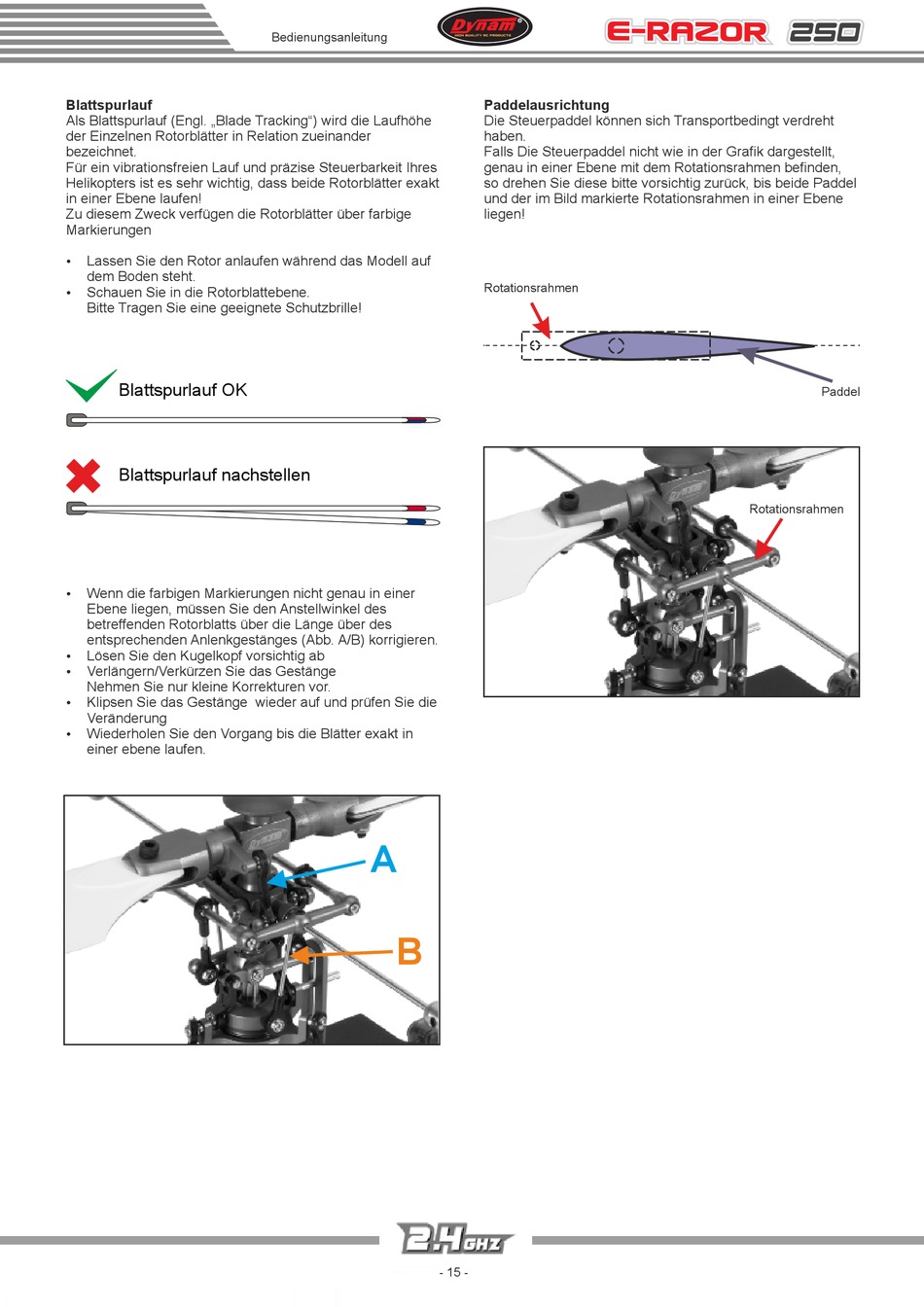

Blattspurlauf
Als Blattspurlauf (Engl. „Blade Tracking") wird die Laufhöhe
der Einzelnen Rotorblätter in Relation zueinander
bezeichnet.
Für ein vibrationsfreien Lauf und präzise Steuerbarkeit Ihres
Helikopters ist es sehr wichtig, dass beide Rotorblätter exakt
in einer Ebene laufen!
Zu diesem Zweck verfügen die Rotorblätter über farbige
Markierungen
Lassen Sie den Rotor anlaufen während das Modell auf
Ÿ
dem Boden steht.
Schauen Sie in die Rotorblattebene.
Ÿ
Bitte Tragen Sie eine geeignete Schutzbrille!
Blattspurlauf OK
Blattspurlauf nachstellen
Wenn die farbigen Markierungen nicht genau in einer
Ÿ
Ebene liegen, müssen Sie den Anstellwinkel des
betreffenden Rotorblatts über die Länge über des
entsprechenden Anlenkgestänges (Abb. A/B) korrigieren.
Lösen Sie den Kugelkopf vorsichtig ab
Ÿ
Verlängern/Verkürzen Sie das Gestänge
Ÿ
Nehmen Sie nur kleine Korrekturen vor.
Klipsen Sie das Gestänge wieder auf und prüfen Sie die
Ÿ
Veränderung
Wiederholen Sie den Vorgang bis die Blätter exakt in
Ÿ
einer ebene laufen.
Bedienungsanleitung
A
B
- 15 -
Paddelausrichtung
Die Steuerpaddel können sich Transportbedingt verdreht
haben.
Falls Die Steuerpaddel nicht wie in der Grafik dargestellt,
genau in einer Ebene mit dem Rotationsrahmen befinden,
so drehen Sie diese bitte vorsichtig zurück, bis beide Paddel
und der im Bild markierte Rotationsrahmen in einer Ebene
liegen!
Rotationsrahmen
Paddel
Rotationsrahmen
